모델명
PZ2110A
PZ2120A
PZ2121A
PZ2130A
PZ2131A
채널 수
1
1
5
슬롯 개수
2
1
1
출력
범위
최대 전압
210 V
60 V
30 V
최대 전류(DC)
315 mA
3.5 A
500 mA
최대 전류(Pulse)
315 mA
10.5 A
N/A
500 mA
분해능
최소 전압
500 nV
6 μV
6 μV
최소 전류
10 fA
100 fA
100 pA
10 pA
전류 측정 노이즈 RMS(1 PLC)
30 fArms
400 fArms
75 pArms
35 pArms
전압
소스 노이즈
피크 대 피크(0.1 - 10Hz)
< 4 μV
< 12 μV
< 20 μV
피크 대 피크(20MHz)
< 25 mV
< 30 mV
< 12 mV
RMS (20 MHz)
< 3 mVrms
< 2.5 mVrms
<
1 mVrms
(< 25 μVrms with PX0107A)
RMS (200 MHz)
< 5 mVrms
< 4.5 mVrms
< 3.3 mVrms
최소 펄스 폭
20 μs
50 μs
10 μs
N/A
100 μs
최대 슬루 레이트
1.4 V/μs
3.5 V/μs
0.15 V/μs
디지타이저 모드
Yes
Yes
No
Yes
최대 샘플링 속도
1.25 MSa/s
1 MSa/s
15 MSa/s
250 kSa/s
500 kSa/s
자동 측정 범위 지정
Yes
Yes
Yes
원활한 전류 측정 범위 지정
No
Yes
Yes
원격 감지(4-와이어 연결)
Yes
Yes
Yes
저전류 측정을 위한 가드 실드 포트
Yes
Yes
Yes
작동
모드
표준 모드
Yes
Yes
Yes
PS 모드
Yes
Yes
Yes
고용량 모드
No
Yes
No
레이저 다이오드 모드
No
Yes
No
모듈
타입
모델
설명 및 주요 기능

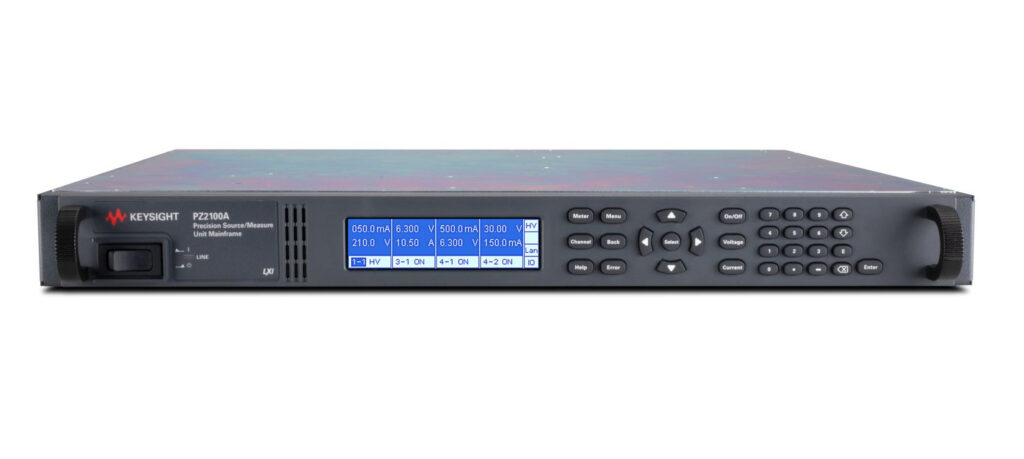

메인프레임
PZ2100A
Precision SMU 메인프레임, 4개 슬롯, 1U
• 최대 20개 채널까지 확장 가능
• 유연하게 구성 및 업그레이드 가능한 5가지 SMU
모듈 옵션
• 50ns 미만의 정확도로 단순화된 동기화
• 50인치 미만으로 동기화 단순화 • 최대 20채널
ns 정확도를 일괄 관리하는 사용자 친화적인 GUI
높은 분해능의 SMU
PZ2110A
정밀 SMU, 1.25 MSa/s, 10 fA, 210 V, 315 mA DC/펄스
• 30 fAm 측정 노이즈가 있는 10 fA
분해능(1 PLC)
• 펄스 폭을 20μs로 좁힘
• 샘플링 속도가 최대 1.25MSa/s인 고속
디지타이저 모드
• 최대 1.4V/μs 슬루 레이트의 빠른 과도현상.
빠른 스피드의 SMU
PZ2120A
정밀 SMU, 1 MSa/s, 100 fA, 60 V, 3.5 A DC/10.5 A 펄스
• 펄스 폭을 50μs로 좁힘
• 1MSa/s 샘플링 속도의 빠른 디지타이저 모드
• 최대 60V/3.5A DC/10.5A 펄스까지 넓은
출력 범위
• 완벽한 측정 범위를 제공하는 광범위한 동적 범위
PZ2121A
정밀 SMU, 15MSa/s, 100fA, 60V, 3.5A
DC/10.5A 펄스
• 펄스 폭을 10μs로 좁힘
• 15MSa/s 샘플링 속도의 빠른 디지타이저 모드
• 최대 60V/3.5A DC/10.5A 펄스까지 넓은
출력 범위
• 완벽한 측정 범위를 제공하는 광범위한 동적 범위
많은 채널의 SMU
PZ2130A
5ch 정밀도 SMU, 100pA, 30V, 500mA DC 1
• 고밀도(20Chin 1U 랙 높이, 최대 전폭)
• 멀티채널 애플리케이션을 위한 낮은 비용/ch
• 250 kSa/s의 샘플링 속도로 빠른 샘플링 측정
• PX0107의 경우 25μVrms까지 낮은 전압
소스 노이즈a
PZ2131A
5ch 정밀도 SMU, 500kSa/s, 10pA, 30V,
500mA DC/펄스 1
• 고밀도(20Chin 1U 랙 높이, 최대 전폭)
• 펄스 폭을 100μs로 좁힘
• 500kSa/s의 샘플링 속도로 고속 디지타이저
모드
• PX0107A의 경우 25μVrms까지 낮은 전압 소스 노이즈
