고 전압 DC 바이어스 티

300V DC Bias TEE for E4980B

[Introduction]

300V DC Bias TEE는 Keysight Technology E4980B 장비와 작동하도록 제작이 되어진 어답터 입니다.

어답터에 외부 전원을 연결하여 최대 ±300V의 바이어스 전압을 DUT에 공급할 수 있습니다.

또는 Reverse Voltage Protection기능도 함께 되어 있기에, 높은 전압이 인가되어 있는 소자에 E4980B를 연결하여 측정할 경우 보호역할로 어답터를 사용할 수 있습니다.

[Specification]

Frequency : 120Hz to 2MHz
Maximum DC bias : ±300V DC max.
Operating temperature : 0 to 55°C

[Connection Method]

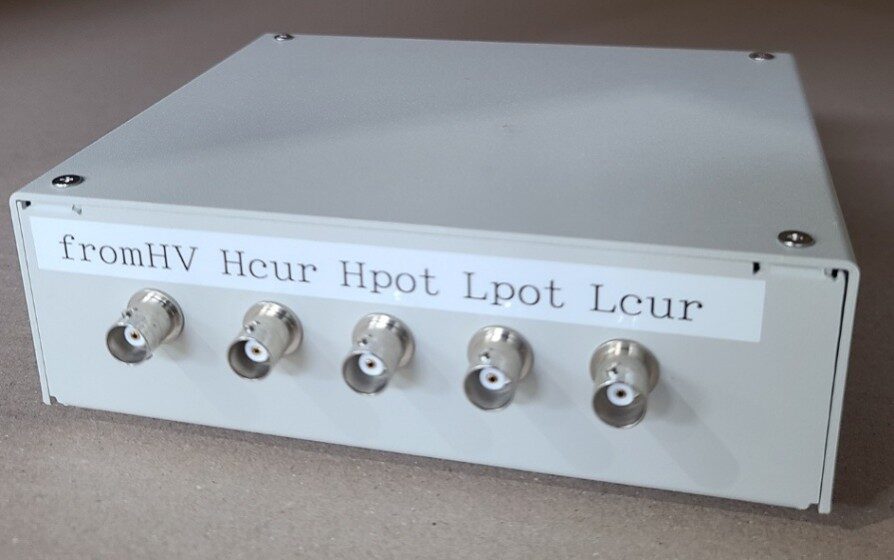

E4980B의 Hc / Hp / Lp / Lc 단자에 맞게 연결 후 외부 전원을 어답터에 연결하여 측정합니다.

(외부 전원은 Keysight의 SMU를 사용하거나, 전류 분해능이 좋은 전원공급기를 사용해야 합니다.)
