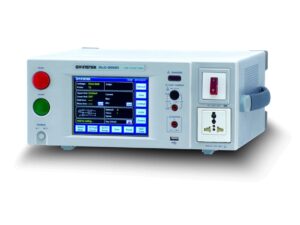

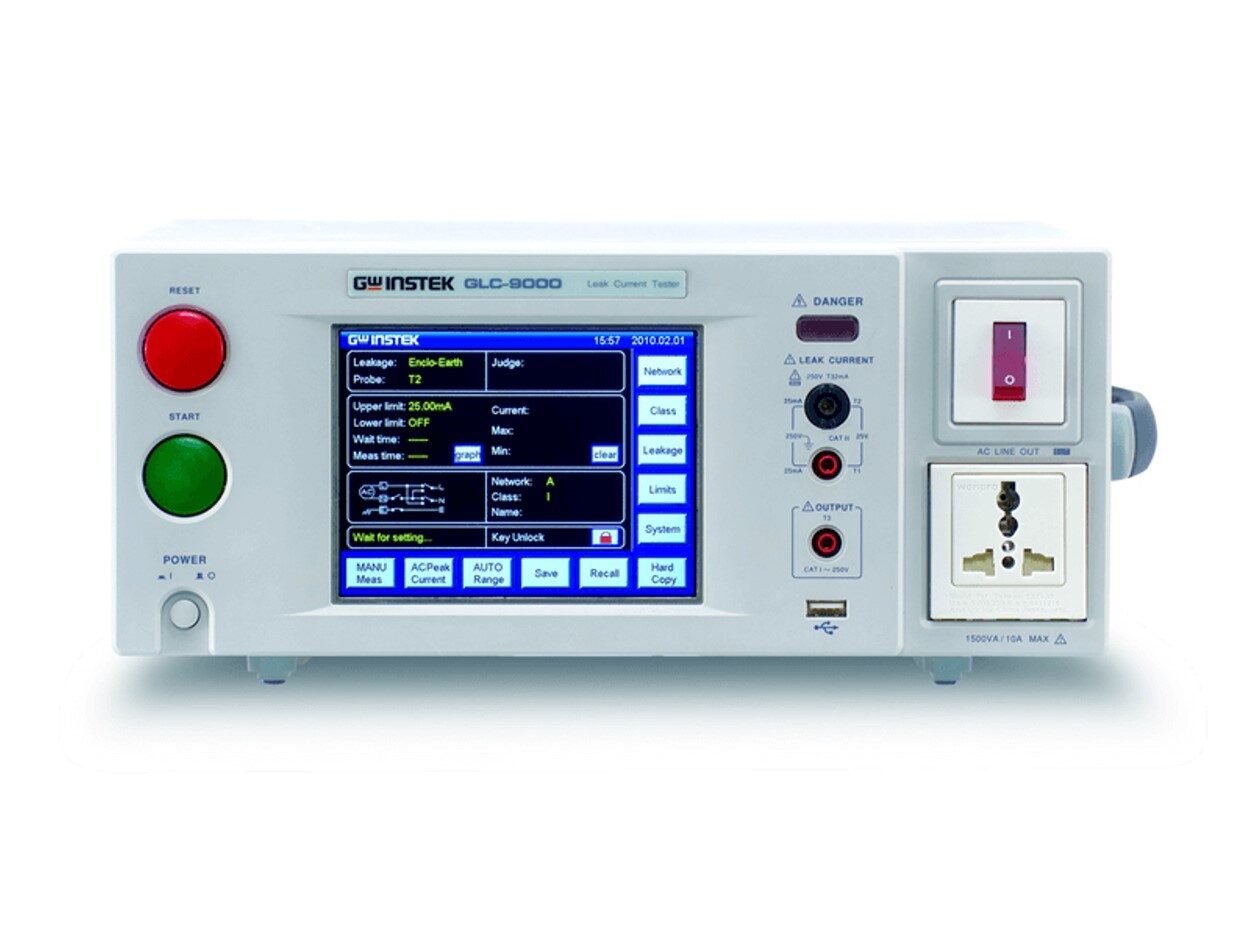

누설전류 시험기 GLC-9000

누설전류 시험기 GLC-9000

  • 직류 전압 : 300V
  • 교류 전압 : 300V
  • 교류 피크 : 430V
  • 측정 누설 전류 : 25mA
  • 인터페이스 : RS232/GPIB/USB/EXT IO
카타로그
매뉴얼
견적요청

직류 전압

300V

교류 전압

300V

교류 피크

430V

측정 누설 전류

25mA

인터페이스

RS232/GPIB/USB/EXT IO

주요특징

• Touch Panel with Color LCD Display

• 9 Different Measurement Network to Simulate the Resistance of Human Body

• 8 Different Types of Leakage current for Medical & General Electrical Equipment

• Various Leakage Current Measuring Mode：DC/AC/AC+DC/AC Peak

• Upper & Lower Limitation for PASS/FAIL Judgment

• Meter Mode with SELV/CONV Function

• 50 Preset Test Conditions Conform to IEC 60990; 30 Sets Memories for Customer Defined

• Various Standard Interfaces：RS232/GPIB/USB Host & Device/EXT I/O

제품사양
제품 사양
DC
범위 분해능 정확도
25.00mA (5.00mA~25.00mA) 10uA ± (측정값의 0.2%+3디지트)
5.000mA (0.500mA~5.000mA) 1uA ± (측정값의 0.2%+3디지트)
500.0uA (50.0uA~500.0uA) 0.1uA 풀-스케일의±1.0%
50.00uA (4.00uA~50.00uA) 0.01uA 풀-스케일의±1.0%
AC/AC+DC
범위 분해능 정확도
10Hz<f≤100khz< b=””></f≤100khz<> 100kHz<f≤1mhz< b=””></f≤1mhz<>
25.00mA (5.00mA~25.00mA) 10uA ± (측정값의 2.0%+6디지트) ± (측정값의 2.0%+10디지트)
5.000mA (0.500mA~5.000mA) 1uA ± (측정값의 2.0%+6디지트) ± (측정값의 2.0%+10디지트)
500.0uA (50.0uA~500.0uA) 0.1uA ± (측정값의 2.0%+6디지트) ± (측정값의 2.0%+10디지트)
50.00uA (4.00uA~50.00uA) 0.01uA 풀-스케일의 ±2.0% 풀-스케일의 ±2.0%
AC 피크
범위 분해능 정확도
20Hz<f≤1khz< b=””></f≤1khz<> 1kHz<f≤10khz< b=””></f≤10khz<>
75.00mA (10.00mA~25.00mA) 100uA ± (측정값의 2.0%+2디지트) ± (측정값의 5.0%+10디지트)
10.00mA (1.00mA~10.00mA) 10uA ± (측정값의 2.0%+2디지트) ± (측정값의 5.0%+10디지트)
1.000mA (500uA~1.000mA) 1uA 풀-스케일의 ±2.5% 풀-스케일의 ±5.0%
500.0uA (40.0uA~500.0uA) 0.1uA 풀-스케일의 ±4.0% 풀-스케일의 ±5.0%
EUT (V/I CHECK)
범위 분해능 정확도
전압 300V (85V~300V) 0.1V ± (측정값의 2.0%+10디지트)
전류 10A (0.5A~10A) 0.1A ± (측정값의 2.0%+5디지트)
미터 모드
AC/DC 10.0~300.0V 0.1V ± (측정값의 3%+2V)
AC+DC 10.0~300.0V 0.1V ± (측정값의 3%+2V)
AC 피크 15.0~430.0V 0.1V ± (측정값의 3%+2V)
일반 사양

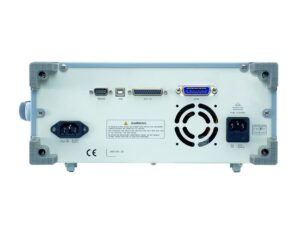

인터페이스 RS-232, GPIB, USB(Host/Device), EXT I/O
AC GLC-9000 AC 100V/120V/220V/230V±10%, 50/60Hz
입력전원 EUT AC 85V~250V, 50/60Hz
치수 및 무게 330(W) x 150(H) x 350(D) mm; 약5kg
액세서리
기본 액세서리
사용 설명서 x 1, CD x 1, 전원 코드 x 2, 테스트 리드 GTL-207 x 2, 악어 클립 GLC-01 x 4(적색 x 2, 흑색 x2), 포일 프로브 GLC-02 x 1
옵션 액세서리
GTL-232 RS-232 케이블, 9핀(암)-9핀, 널 모뎀
GTL-240 USB 케이블, USB 2.0, AB 타입, 1200mm
GTL-246 USB 케이블, USB 2.0, AB 타입, 4P
GTL-248 GPIB 케이블, 2000mm
GTL-251 GPIB-USB-HS (High Speed)
