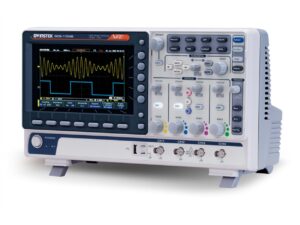

| 제품 사양 |
| |
GDS-1072B |
GDS-1074B |
GDS-1102B |
GDS-1104B |
| 수직 |
| 채널 |
2CH+EXT |
4CH |
2CH+EXT |
4CH |
| 대역폭 |
DC~70MHz(-3dB) |
DC~100MHz(-3dB) |
| 상승시간 |
5ns |
3.5ns |
| 대역폭 제한 |
20MHz |
20MHz |
| 수직 분해능 |
8비트@1M : 1mV~10V |
| 입력 커플링 |
AC, DC, GND |
| 입력 임피던스 |
1MΩ // 16pF |
| DC 이득 정확도 |
±3% |
| 극성 |
Normal, Invert |
| 최대 입력 전압 |
300Vpk, CAT I (300Vpk, CAT II withGTP-070A-4/100A-4 10:1 probe) |
| 오프셋 위치 범위 |
±1.25V |
1mV/div |
| ±2.5V |
2mV/div~100mV/div |
| ±125V |
200mV/div~10V/div |
| 파형 신호 처리 |
+, -, ×, ÷, FFT, FFTrms, 사용자정의 수식 |
FFT 분해능 : 1Mpts, FFT : 스펙트럼 진폭. FFT 수직 스케일 :Linear RMS/dBV RMS, FFT 윈도우 : 직각/해밍/해닝/블랙맨-해리스 |
| 트리거 |
| 소스 |
CH1, CH2, CH3*, CH4*, Line, EXT** |
* : 4채널 모델만 지원, ** : 2채널 모델만 지원 |
| 모드 |
Auto (100ms/div 보다 느릴 때 Roll 모드 지원),Normal, Single |
| 유형 |
Edge, Pulse Width(Glitch), Video, Pulse Runt,Rise & Fall(Slope), Alternate, Time out, Event-Delay(1~65,535 events),Time Delay(4ns~10s), Bus |
| 홀드오프 범위 |
4ns~10s |
| 커플링 |
AC, DC, LF rej., HF rej., Noise rej. |
| 감도 |
1div |
| EXT 트리거 |
| 범위 |
±15V |
| 감도 |
약 100mV |
DC~100MHz |
| 약 150mV |
100MHz~200MHz |
| 입력 임피던스 |
1MΩ±3%, ~16pF |
| 수평 |
| 타임 베이스 범위 |
5ns/div~100s/div (1-2-5 증가) |
ROLL 모드 : 100ms/div~100s/div |
| Pre-트리거 |
최대 10div |
| Post-트리거 |
최대 2,000,000div |
| 정확도 |
≥1ms 간격에서 ±50ppm |
| 샘플링 속도 (RTS) |
최대 1GSa/s |
| 레코드 길이 |
최대 10Mpts |
| 수집 모드 |
Normal, Average, Peak Detect, Single |
| 피크 검출 |
2ns (typ.) |
| 평균 |
2~256 선택 가능 |
| X-Y 모드 |
| X축 입력 |
CH1; CH3* |
* : 4채널 모델만 지원 |
| Y축 입력 |
CH2; CH4* |
* : 4채널 모델만 지원 |
| 위상 변이 |
±3˚ |
@ 100kHz |
| 커서 및 측정 |
| 커서 |
진폭, 시간, 게이팅; 단위 : 초(s), Hz(1/s), 위상(도), 비율(%) |
| 자동 측정 |
36종류 : Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS,Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot,Frequency, Period, Rise Time, Fall Time, +Width, -Width, Duty Cycle, +Pulses,-Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase |
| 커서 측정 |
커서 간 전압 차이(△V), 커서 간 시간 차이(△T), 주파수 측정(1/△T) |
| 자동 카운터 |
6디지트, 범위 : 최소 2Hz~ 지원대역폭 |
| 오토셋 |
모든 채널의 수직, 수평 및 트리거 시스템이 자동 설정 |
| 설정 저장 |
20세트 |
| 파형 저장 |
24세트 |
| 디스플레이 |
| 유형 |
7인치 TFT 컬러 LCD |
| 해상도 |
800×480 (WVGA) |
| 보간 |
Sin(x)/x |
| 파형 표시 |
도트, 벡터, 가변 지속(16ms~4s), 무한 지속 |
| 파형 업데이트 속도 |
최대 50,000wfm/s |
| 눈금 |
8 x 10 div |

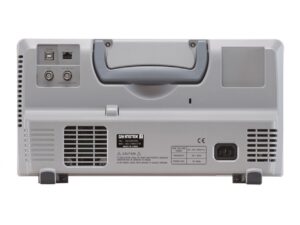

| 인터페이스 |
| USB 포트 |
USB 2.0 고속 호스트 포트, USB 2.0 고속 디바이스 포트 |
| LAN 포트 |
RJ-45 커넥터, 10/100Mbps with HP Auto-MDIX |
GDS-1074B/1104B 모델만 지원 |
| Go/NoGo BNC |
최대 5V/10mA TTL 오픈 콜렉터 출력 |
| Kensington 잠금 |
후면 패널 보안 슬롯이 표준 Kensington 스타일 잠금 장치에 연결 |
| 기타 |
| 입력 전원 |
AC 100V~240V, 50Hz~60Hz, 자동 선택, 소모 전력 : 30W |
| 다국어 메뉴 |
지원 (한국어 포함) |
| 온라인 도움말 |
지원 |
| 치수 및 무게 |
380(W) x 208(H) x 127.3(D) mm, 약 2.8kg |
| 사양 만족 조건 : 30분 이상 예열 후/+20℃~+30℃ |
