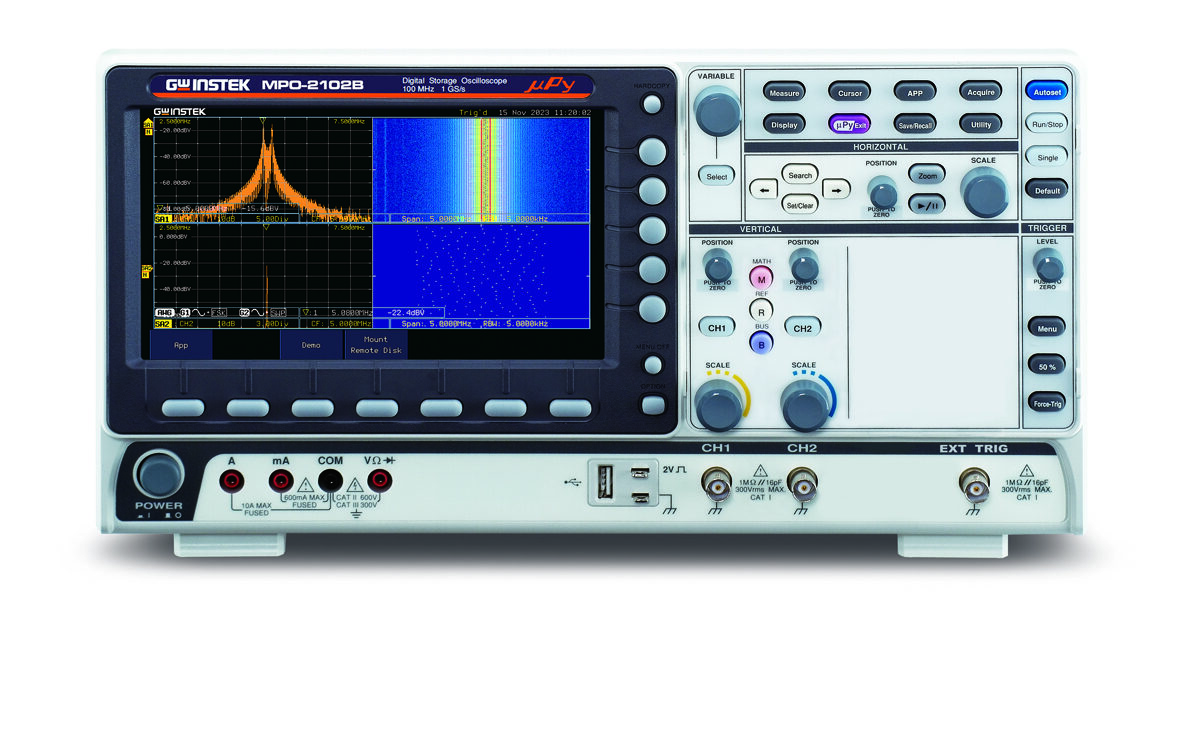

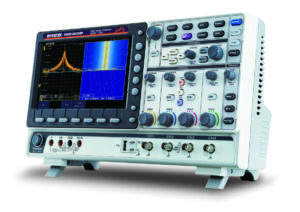

디지털 오실로스코프 MPO-2000 시리즈

대역폭 : 100MHz/200MHz
채널 : 2채널/4채널
샘플링속도 : 200MSa/s
메모리길이 : 100Mpts/ch
파형 업데이트속도 : 120,000 wfms/s

대역폭

100MHz/200MHz

채널

2채널/4채널

샘플링속도

200MSa/s

메모리길이

100Mpts/ch

파형 업데이트속도

120,000 wfms/s

주요특징

MPO-2000 시리즈는 Multi-function Programmable Oscilloscope의 약자를 따서 만들어졌습니다.

오실로스코프뿐만 아니라 스펙트럼 분석기, 임의의 파형 발생기, 디지털 멀티미터 및 DC 전원 공급장치를 포함하고 있습니다. 다섯 가지 다기능 아키텍처 외에도, 우리는 MPO-2000에 파이썬 스크립트 기능을 혁신적으로 도입하여 사용자가 PC 없이도 단일 단위 테스트 또는 다중 단위 테스트를 설정하여 소규모 자동화된 테스트 시스템을 운영할 수 있도록 했습니다.

MPO-2000P는 내장된 파이썬 GUI 라이브러리를 갖춘 동급 유일한 제품입니다. 사용자는 낮은 비용으로 자신의 테스트 시스템을 구축할 수 있습니다.

여러 실행 가능한 파이썬 앱이 내장되어 있으며, 합리적인 가격의 올인원 장비는 테스트 및 측정 자동화 교육 과정, 생산 라인의 소규모 자동화된 테스트, 품질 보증을 위한 구성 요소 허용 테스트, 그리고 다양한 테스트 응용에 이상적입니다.

MPO-2000은 반복성과 다양성에 대한 사용자의 제품 테스트 요구를 해결하며, 단순하고 반복적인 작업 효율성과 단일 단위 프로그램 제어 또는 테스트 결과를 클라우드에 업로드하는 요구를 개선할 수 있습니다.

MPO-2000은 동일한 클래스에서 유일한 다섯 가지 다기능 장비이며, 다양한 응용 프로그램을 확장하기 위해 일곱 가지 혁신적인 기능을 제공합니다.

제품사양

MPO-2000 series Specifications
Model	MPO-2102B	MPO-2104B	MPO-2202P	MPO-2204P
Channels	2ch+Ext	4ch	2ch+Ext	4ch
Bandwidth	DC~100MHz	DC~100MHz	DC~200MHz	DC~200MHz
	(-3dB)	(-3dB)	(-3dB)	(-3dB)
Rise time(Calculated)	3.5ns	3.5ns	1.75ns	1.75ns
Bandwidth Limit	20MHz	20MHz	20M/100MHz	20M/100MHz
Python Script Execution (μPy)	Basic version	Basic version	Professional version	Professional version
Vertical Sensitivity
Resolution	8 bits
	1mV~10V/div
Input Coupling	AC, DC, GND
Input Impedance	1MΩ// 16pF approx.
DC Gain Accuracy	±(3%) when 2mV/div or greater is selected
	±(5%) when 1mV/div is selected
Polarity	Normal & Invert
Maximum Input Voltage	300Vrms, CAT I
Offset Position Range	1mV/div ~ 20mV/div : ±0.5V
	50mV/div ~ 200mV/div : ±5V
	500mV/div ~ 2V/div : ±25V
	5V~10V/div : ±250V
Waveform Signal Process	+, -, ×, ÷, FFT, User Defined Expression.
	FFT: Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman.

Trigger
Source	CH1 ,CH2, CH3, CH4, Line, EXT**
	* four channel models only
	**dual channel models only
Trigger Mode	Auto (supports Roll Mode for 100ms/div and slower), Normal, Single
Trigger Type	Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate, time out, Event-Delay(1~65535 events), Time-Delay(Duration,4ns~10s), Bus (UART, C, SPI*, CAN, LIN)
	*This bus decoder is only available on 4 channel models.
Holdoff range	4ns~10s
Coupling	AC, DC, LF rej., HF rej., Noise rej.
Sensitivity	1div
External Trigger
Range	±15V
Sensitivity	DC ~ 100MHz Approx. 100mV
	100MHz ~ 200MHz Approx. 150mV
Input Impedance	1MΩ±3%~16pF

Horizontal
Time base Range	1ns/div ~ 100s/div (1-2-5 increments)
	ROLL: 100ms/div ~ 100s/div
Pre-trigger	10 div maximum
Post-trigger	2,000,000 div maximum.
Time base Accuracy	±50 ppm over any ≥ 1ms time interval
Real Time Sample Rate	Max.1GSa/s (4ch models)
	Per channel 1GSa/s (2ch models)
Record Length	Max. 10M pts
Acquisition Mode	Normal, Average, Peak Detect, Single
Peak Detection	2ns (typical)
Average	selectable from 2 to 512
X-Y Mode
X-Axis Input	Channel 1; Channel 3*
	*four channel models only
Y-Axis Input	Channel 2; Channel 4*
	*four channel models only
Phase Shift	±3° at 100kHz

Cursors and Measurement
Cursors	Amplitude, Time, Gating available; Unit: Seconds(s), Hz(1/s), Phase(degree), Ratio(%)
Automatic Measurement	38 sets: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker ,Flicker Idx,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
Cursors measurement	Voltage difference between cursors (∆V)
	Time difference between cursors (∆T)
Auto counter	6 digits, range from 2Hz minimum to the rated bandwidth

Control Panel Function
Autoset	Single-button, automatic setup of all channels for vertical, horizontal and trigger systems, with “Undo Autoset”;
	“Fit Screen”/ “AC Priority” mode, and “Fine Scale” functions.
Save Setup	20 sets
Save Waveform	24 sets

Display
TFT LCD Type	8″ TFT LCD WVGA color display
Display Resolution	800 horizontal × 480 vertical pixels (WVGA)
Interpolation	Sin(x)/x
Waveform Display	Dots, vectors, variable persistence (16ms~4s), infinite persistence
Waveform Update Rate	120,000 waveforms per second, maximum
Display Graticule	8 x 10 divisions
Display mode	YT ;XY

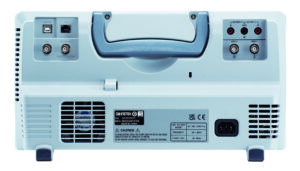

Interface
USB 2.0 Hi-speed Host Port	One on the front panel. Supporting USB2.0 Mass Storage Class (FAT32 or NTFS formatted).
	Professional version (MPO-2000P series) also supports USB CDC ACM Class and USB HID Class
USB 2.0 Hi-speed Device Port	One on the rear panel, USBTMC Class is supported.
Ethernet(LAN) Port	RJ-45 connector, 10/100Mbps with HP Auto-MDIX which also supporting TCP sockets communication, the TCP socket communication is using the default 5025 port number.
Web server	Supporting remote control and monitoring of the oscilloscope in web browser by using the LAN.
Go-NoGo BNC	5V Max/10mA TTL open collector output
Kensington Style Lock	Rear-panel security slot connects to standard Kensington-style lock.

액세서리

기본 액세서리
전원 코드x 1 , 패시브 프로브(채널당 프로브 1개)
GTL-110 GTL-105A	BNC-BNC 케이블 *2개 악어클립 테스트 리드
GTL-207 GTP-100B-4 GTP-200B-4	바나나 플러그 테스트 리드 100MHz(10:1/1:1)Switchable passive probe for MPO-2102B/2104B(채널당 프로브 1개) 200MHz(10:1/1:1)Switchable passive probe for MPO-2102P/2104P(one per channel)
옵션 액세서리
MP2-PRO	Basic version upgrade to Professional version
GDP-025	Differential Probe, 25M High Voltage Differntial Probe
GDP-050 GDP-100	Differential Probe, 50M High Voltage Differntial Probe Differential Probe, 100M High Voltage Differntial Probe
