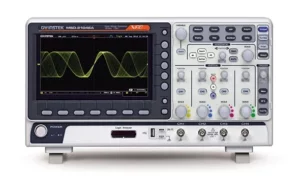

| 제품 사양 |
| |
MSO-2072E (단종) |
MSO-2074E(단종) |
MSO-2102E |
MSO-2104E |
MSO-2202E |
MSO-2204E |
| MSO-2072EA(단종) |
MSO-2074EA(단종) |
MSO-2102EA |
MSO-2104EA |
MSO-2202EA |
MSO-2204EA |
| 수직 |
| 채널 |
2CH+EXT |
4CH |
2CH+EXT |
4CH |
2CH+EXT |
4CH |
| 대역폭 |
DC~70MHz(-3dB) |
DC~100MHz(-3dB) |
DC~200MHz(-3dB) |
| 상승시간 |
5ns |
3.5ns |
1.75ns |
| 대역폭 제한 |
20MHz |
20MHz |
20MHz/100MHz |
| 수직 분해능 |
8비트@1M : 1mV~10V |
| 입력 커플링 |
AC, DC, GND |
| 입력 임피던스 |
1MΩ // 16pF |
| DC 이득 정확도 |
±3% |
2mV/div 이상 |
| ±5% |
1mV/div |
| 극성 |
Normal, Invert |
| 최대 입력 전압 |
300Vpk, CAT I |
| 오프셋 위치 범위 |
±0.5V |
1mV/div~20mV/div |
| ±5V |
50mV/div~200mV/div |
| ±25V |
500mV/div~2V/div |
| ±250V |
5V/div~10V/div |
| 파형 신호 처리 |
+, -, ×, ÷, FFT, FFTrms, 사용자 정의 수식 |
FFT 분해능 : 1Mpts, FFT : 스펙트럼 진폭. FFT 수직 스케일 : Linear RMS/dBV RMS,FFT 윈도우 : 직각/해밍/해닝/블랙맨-해리스 |
| 트리거 |
| 소스 |
CH1, CH2, CH3, CH4, Line, EXT* |
* : 2채널 모델만 지원 |
| 모드 |
Auto (100ms/div 보다 느릴 때 Roll 모드 지원), Normal, Single |
| 유형 |
Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise &Fall(Slope), Alternate, Time out, Event-Delay(1~65,535 events), TimeDelay(4ns~10s), Bus |
| 홀드오프 범위 |
4ns~10s |
| 커플링 |
AC, DC, LF rej., HF rej., Noise rej. |
| 감도 |
1div |
| EXT 트리거 |
| 범위 |
±15V |
| 감도 |
약 100mV |
DC~100MHz |
| 약 150mV |
100MHz~200MHz |
| 입력 임피던스 |
1MΩ±3%, ~16pF |
| 수평 |
| 타임 베이스 범위 |
1ns/div~100s/div (1-2-5 증가) |
ROLL 모드 : 100ms/div~100s/div |
| Pre-트리거 |
최대 10div |
| Post-트리거 |
최대 2,000,000div |
| 정확도 |
≥1ms 간격에서 ±50ppm |
| 샘플링 속도 (RTS) |
최대 1GSa/s |
4채널 모델 |
| 채널 당 1GSa/s |
2채널 모델 |
| 레코드 길이 |
최대 10Mpts/CH |
| 수집 모드 |
Normal, Average, Peak Detect, Single |
| 피크 검출 |
2ns (typ.) |
| 평균 |
2~256 선택 가능 |
| X-Y 모드 |
| X축 입력 |
CH1; CH3* |
* : 4채널 모델만 지원 |
| Y축 입력 |
CH2; CH4* |
* : 4채널 모델만 지원 |
| 위상 변이 |
±3˚ |
@ 100kHz |
| 커서 및 측정 |
| 커서 |
진폭, 시간, 게이팅; 단위 : 초(s), Hz(1/s), 위상(도), 비율(%) |
| 자동 측정 |
36종류 : Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean,RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot,Frequency, Period, Rise Time, Fall Time, +Width, -Width, Duty Cycle, +Pulses,-Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase |
| 제어 패널 기능 |
커서 측정 |
| 자동 카운터 |
6디지트 |
범위 : 최소 2Hz~ 지원 대역폭 |
| 오토셋 |
모든 채널의 수직, 수평 및 트리거 시스템이 자동 설정 |
| 설정 저장 |
20세트 |
| 파형 저장 |
24세트 |
| 디스플레이 |
| 유형 |
8인치 TFT 컬러 LCD |
| 해상도 |
800×480 (WVGA) |
| 보간 |
Sin(x)/x |
| 파형 표시 |
도트, 벡터, 가변 지속(16ms~10s), 무한 지속 |
| 파형 업데이트 속도 |
최대 120,000wfm/s |
| 눈금 |
8 x 10 div |

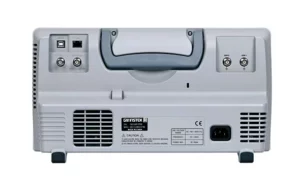

| 인터페이스 |
| USB 포트 |
USB 2.0 고속 호스트 포트, USB 2.0 고속 디바이스 포트 |
| LAN 포트 |
RJ-45 커넥터, 10/100Mbps with HP Auto-MDIX |
| Go/NoGo BNC |
최대 5V/10mA TTL 오픈 콜렉터 출력 |
| Kensington 잠금 |
후면 패널 보안 슬롯이 표준 Kensington 스타일 잠금 장치에 연결 |
| 로직 분석기 사양 |
| 샘플링 속도 |
채널 당 1GSa/s |
| 대역폭 |
200MHz |
| 레코드 길이 |
채널 당 최대 10Mpts |
| 입력 채널 |
16CH (D15-D0) |
| 트리거 유형 |
Edge, Pattern, Pulse Width, Serial BUS(I2C, SPI, RS-232/422/485,CAN, LIN), Parallel BUS |
| 임계값 |
Quad : D0~D3, D4~D7, D8~D11, D12~D15 |
| 임계값 선택 |
TTL, CMOS(5V,3.3V,2.5V), ECL, PECL, 0V, 사용자 정의 |
| 사용자 정의 임계값 범위 |
±5V |
| 최대 입력 전압 |
±40V |
| 최소 전압 스윙 |
±250mV |
| 수직 분해능 |
1비트 |
| 임의파형 발생기 사용 (MSO-2000EA 시리즈 전용) |
| 채널 |
2CH |
| 샘플링 속도 |
200MSa/s |
| 수직 분해능 |
14비트 |
| 최대 주파수 |
25MHz |
| 기본 파형 |
Sine, Square, Pulse, Ramp, DC, Noise |
| 내장 ARB 파형 |
Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall,Haversine, Cardiac |
| 출력 진폭 범위 |
20mVpp~5Vpp |
@ High Z |
| 10mVpp~2.5Vpp |
@ 50Ω |
| 출력 진폭 분해능 |
1mV |
| 출력 진폭 정확도 |
2% |
@ 1KHz |
| 오프셋 범위 |
±2.5V |
@ High Z |
| ±1.25V |
@ 50Ω |
| 오프셋 분해능 |
1mV |
| 기타 |
| 입력 전원 |
AC 100V~240V, 48Hz~63Hz, 자동 선택 |
| 다국어 메뉴 |
지원 (한국어 포함) |
| 온라인 도움말 |
지원 |
| 동작 환경 |
온도 : 0°C~50°C |
| 상대 습도 : ≤80% (40°C 이하); ≤45% (41°C ~ 50°C) |
| 치수 및 무게 |
384(W) x 208(H) x 127.3(D) mm, 약 2.8kg |
| 사양 만족 조건 : 30분 이상 예열 후/+20℃~+30℃, 참고 : 보증기간 3년 (프로브&LCD 패널 제외) |
