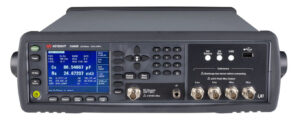

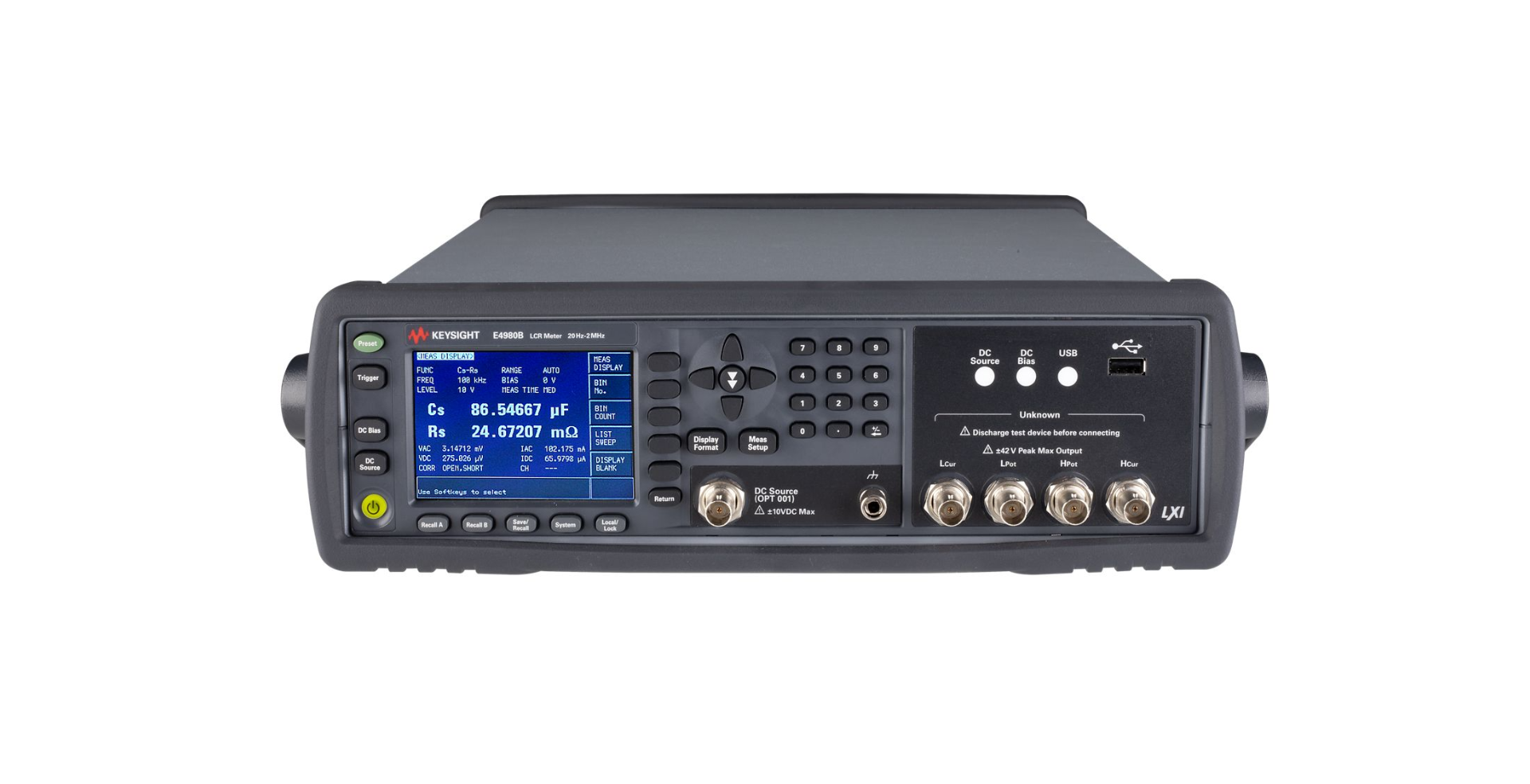

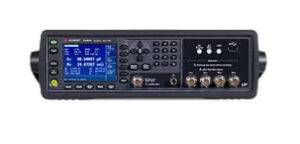

E4980BL 벤치탑 LCR 미터

E4980BL 벤치탑 LCR 미터

  • 최대 주파수 : 20Hz to 1MHz
  • 기본 정확도 : 0.05%
  • DC 바이어스 : 1.5 / 2V
  • 테스트 신호 : 0.3Vrms
  • 연결 방식 : GPIB, USB, LAN
카타로그
매뉴얼
견적요청

최대 주파수

20Hz to 1MHz

기본 정확도

0.05%

DC 바이어스

1.5 / 2V

테스트 신호

0.3Vrms

연결 방식

GPIB, USB, LAN

주요특징

E4980BL은 고정밀 LCR 미터로, 주로 전자 부품의 인덕턴스(L), 커패시턴스(C), 저항(R)을 측정하는 데 사용됩니다.

키사이트는 매우 다양한 벤치탑 LCR 미터를 제공하여 R&D, 생산, 품질 보증 또는 검사 부문의 측정 요구를 만족시키고 있습니다.

키사이트는 임피던스 다양한 측정 액세서리 포트폴리오를 지원함으로써, 측정에 가장 적합한 액세서리를 사용하도록 설계 되었습니다.
벤치탑 LCR 미터가 가진 높은 측정 성능과 다용도적 기능을 더욱 완벽하게 보완할 수 있습니다.
E4980BL은 정밀 LCR 미터는 광범위한 컴포넌트 측정에 최고의 정확성, 속도, 다기능을 제공합니다.
낮은 임피던스와 높은 임피던스 범위 모두에서 빠른 측정 속도와 탁월한 성능을 제공하는 E4980B는 콤포넌트와 재료에 대한 일반 R&D 및 제조 테스트를 위한 최고의 도구입니다.
LAN, USB 및 GPIB PC 연결은 설계 및 테스트 생산성을 개선합니다.
재료 측정의 경우 N1500A-005/006 재료 측정 제품군이 포함된 E4980BL은 픽스처 설정에서 보고서 생성까지 측정 프로세스를 단순화합니다.
  • 20 Hz to 300kHz / 500kHz / 1MHz
  • 0.05% 기본 정확도
  • 100 uV – 2 Vrms; 1 uA – 20 mA 가변 테스트 신호
  • DC 바이어스 1.5 / 2 V
  • 자동 레벨 제어
  • DC 저항측정
  • 201 포인트 측정 스윕
  • 인터페이스(LAN, USB, GPIB)

주파수

  • E4980BL : 300 kHz / 500 kHz / 1 MHz 주파수의 더 저렴한 가격이 강점인 E4980BL Precision LCR 미터

기본 정확도

  • 0.05%의 기본 정확도와 저임피던스 및 고임피던스에서 탁월한 측정 반복성

DC 바이어스

  • DC 바이어스 향상(옵션 001)
  • Rdc 측정(옵션 200)

추가 기능

  • 20 Vrms 테스트 신호(옵션 001)
  • 고속 측정: 5.6 ms
  • 201포인트 리스트 스위프
  • 다목적 PC 연결(LAN, USB 및 GPIB)
제품사양
측정 범위 저항 (R): 10 µΩ ~ 100 MΩ
인덕턴스 (L): 1 µH ~ 100 H
커패시턴스 (C): 1 pF ~ 10,000 µF
주파수 범위 20 Hz ~ 1 MHz (사용자가 선택 가능)
정확도 저항 (R): ±0.05%
인덕턴스 (L): ±0.1%
커패시턴스 (C): ±0.05%
주파수 선택 20 Hz to 300kHz, 500kHz, 1MHz
DC 바이어스 전압 지원하지 않음. (Only E4980B)
AC 바이어스 전압 0 V ~ 10 V RMS (주파수에 따라 다름)
디스플레이 5인치 컬러 LCD 터치스크린 (640 x 480 해상도)
출력 인터페이스 GPIB, USB 2.0, LAN (Ethernet) 포트
측정 파라미터 임피던스 (Z), 품질 인자 (Q), D 팩터, 위상 (Phase)
온도 보상 옵션으로 제공
자동 측정 기능 자동으로 측정 범위와 파라미터 최적화
전원 100 V ~ 240 V AC (50/60 Hz)
소비 전력 최대 약 100 W
치수 (W x H x D) 426 mm x 160 mm x 444 mm
벤치탑 LCR미터 E4980B E4980BL-102 E4980BL-052 E4980BL-032
Frequency range 20Hz to 2MHz 20 Hz to 1 MHz 20 Hz to 500 kHz  20 Hz to 300 kHz
Resolution 0.01 Hz (20 Hz – 99.99 Hz)
0.1 Hz (100 Hz – 999.9 Hz)
1 Hz (1 kHz – 9.999 kHz)
10 Hz (10 kHz – 99.99 kHz)
100 Hz (100 kHz – 999.9 kHz)
1 kHz (1 MHz – 2 MHz)		 0.01 Hz (20 Hz – 99.99 Hz)
0.1 Hz (100 Hz – 999.9 Hz)
1 Hz (1 kHz – 9.999 kHz)
10 Hz (10 kHz – 99.99 kHz)
100 Hz (100 kHz – 999.9 kHz)
1 kHz (1 MHz – 2 MHz)		 0.01 Hz (20 Hz – 99.99 Hz)
0.1 Hz (100 Hz – 999.9 Hz)
1 Hz (1 kHz – 9.999 kHz)
10 Hz (10 kHz – 99.99 kHz)
100 Hz (100 kHz – 999.9 kHz)
1 kHz (1 MHz – 2 MHz)		 0.01 Hz (20 Hz – 99.99 Hz)
0.1 Hz (100 Hz – 999.9 Hz)
1 Hz (1 kHz – 9.999 kHz)
10 Hz (10 kHz – 99.99 kHz)
100 Hz (100 kHz – 999.9 kHz)
1 kHz (1 MHz – 2 MHz)
Measurement accuracy ± 0.05% ± 0.05% ± 0.05% ± 0.05%
Measurement terminal Four-terminal pair Four-terminal pair Four-terminal pair Four-terminal pair
Test cable length 0 m, 1 m, 2 m, 4 m 0 m, 1 m, 2 m, 4 m 0 m, 1 m, 2 m, 4 m 0 m, 1 m, 2 m, 4 m
Measurement time modes Short mode, medium mode, long mode. Short mode, medium mode, long mode. Short mode, medium mode, long mode. Short mode, medium mode, long mode.
Equivalent circuits for measurement Parallel, Series Parallel, Series Parallel, Series Parallel, Series
Impedance range selection Auto (auto range mode), manual (hold range mode) Auto (auto range mode), manual (hold range mode) Auto (auto range mode), manual (hold range mode) Auto (auto range mode), manual (hold range mode)
Trigger mode Internal trigger (INT), manual trigger (MAN), external trigger (EXT), GPIB trigger (BUS) Internal trigger (INT), manual trigger (MAN), external trigger (EXT), GPIB trigger (BUS) Internal trigger (INT), manual trigger (MAN), external trigger (EXT), GPIB trigger (BUS) Internal trigger (INT), manual trigger (MAN), external trigger (EXT), GPIB trigger (BUS)



PathWave BenchVue LCR  미터 제어 및 자동화 소프트웨어

https://www.keysight.com/kr/ko/product/BV0014B/pathwave-benchvue-lcr-meter-control-automation-app.html

교정, 목록 스윕 등으로 LCR 미터를 쉽게 제어할 수 있습니다.

  • 기본 및 고급 LCR 측정 설정을 제어합니다.
  • 그 어느 때보다 빠른 목록 스윕 테스트 설정 및 시각화를 사용할 수 있습니다.
  • DUT(테스트 중인 장치)를 보다 잘 이해하기 위해 시간 경과에 따른 데이터 시각화를 제공합니다.
  • Test Flow 기능을 활용하여 계측기 프로그래밍 작업 없이 LCR 제어 및 측정을 자동화합니다.
  • 새로운 장치를 구입할 때마다 KeysightCare 소프트웨어 지원을 구독하고 라이센스를 받습니다.
액세서리
악세사리 코드 악세사리 정보
16451B Dielectric Test Fixture
16034E 테스트 픽스처 (SMD 부품)
16034H SMD 어레이 유형 LCR 테스트 픽스처
16047A Test Fixture (Axial and Radial)
16047E 테스트 픽스처
16048A Test Lead
16048D 2m BNC Test Cable
16048A BNC Connector to BNC Connector Board
16089B Medium Kelvin Clip Lead
16089A Large Kelvin Clip Lead
16048E Test Leads
16089C Kelvin IC Clip Lead
16334A Test Fixture (Tweezers Contacts )
16452A Liquid Test Fixture
16034G SMD 테스트 픽스처
