| 제품 사양 |
| 주파수 |
| 주파수 |
| 범위 |
9kHz~3GHz |
|
| 분해능 |
1Hz |
|
| 주파수 기준 |
| 정확도 |
±(마지막 조정부터 지난 기간 x 에이징) + 온도안정도 + 공급 전압 안정도 |
| 에이징 |
최대 ±1ppm |
마지막 조정 후 1년 |
| 온도 안정도 |
±0.025ppm |
0~50℃ |
| 공급 전압 안정도 |
±0.02ppm |
|
| 주파수 리드아웃 정확도 |
| Start/Stop/Center/Marker |
±(Marker 주파수 값 x 주파수 기준 정확도 + 10% x RBW + 주파수 분해능) |
| Trace 포인트 |
6~601 포인트 |
|
| Marker 주파수카운터 |
| 분해능 |
1Hz, 10Hz, 100Hz, 1KHz |
| 정확도 |
±(Marker 주파수 값 x 주파수기준 정확도 + 주파수 카운터 분해능) |
RBW/Span≥0.02; Marker level to DNL > 30dB |
| 주파수 Span |
| 범위 |
0Hz (Zero Span), 100Hz~3GHz |
|
| 분해능 |
1Hz |
|
| 정확도 |
±주파수 분해능 |
RBW=Auto |
| 위상 잡음 |
| Carrier 신호에서 오프셋 |
|
fc=1GHz; RBW=1kHz, VBW=10Hz; Average≥40 |
| 10kHz |
<-88dBc/Hz |
Typical |
| 100kHz |
<-95dBc/Hz |
Typical |
| 1MHz |
<-113dBc/Hz |
Typical |
| RBW(분해능 대역폭) 필터 |
| 필터 대역폭 |
1Hz~1MHz (1-3-10 스텝 증가) |
-3dB 대역폭 |
| 200Hz, 9kHz, 120kHz, 1MHz |
-6dB 대역폭 |
| 정확도 |
±8%, RBW=1MHz; ±5%, RBW<1MHz |
Nominal |
| 형상 계수 (Shape Factor) |
<4.5 : 1 |
일반 대역폭 비율 : -60dB:-3dB |
| VBW(비디오 대역폭) 필터 |
| 필터 대역폭 |
1Hz~1MHz (1-3-10 스텝 증가) |
-3dB 대역폭 |
| 진폭 |
| 진폭 범위 |
| 측정 범위 |
100kHz~1MHz |
DANL~18dBm |
| 1MHz~10MHz |
DANL~21dBm |
| 10MHz~3GHz |
DANL~30dBm |
| 감쇠(Attenuator) |
| 입력 감쇠 범위 |
0~50dB (1dB 스텝) |
Auto 또는 Manual 설정 |
| 최대 안전 입력 레벨 |
| 평균 총 전력 |
≤+33dBm |
Input attenuation(입력 감쇠)≥10dB |
| DC 전압 |
±50V |
|
| 1dB 이득 압축 |
| 총 전력 @ 1st Mixer |
>0dBm |
Typical; fc≥50MHz; Preamp. off |
| 총 전력 @ Preamp |
>-22dBm |
Typical; fc≥50MHz; Preamp. On |
| Mixer power level(dBm) = input power(dBm) – attenuation(dB) |
| DANL(Displayed Average NoiseLevel) |
| Preamp. off |
0dB attenuation; RBW 10Hz; VBW 10Hz; Span500Hz; Reference level=-60dBm; Trace average ≥40 |
| 9kHz~100kHz |
<-93dBm |
Nominal |
| 100kHz~1MHz |
<-90dBm- 3 x (f/100kHz) dB |
Nominal |
| 1MHz~10MHz |
<-122dBm |
Nominal |
| 10MHz~3.25GHz |
<-116dBm |
Nominal |
| Preamp. on |
0dB attenuation; RBW 10Hz; VBW 10Hz; Span500Hz; Reference level=-60dBm; Trace average ≥40 |
| 100kHz~1MHz |
<-108dBm – 3 x (f/100kHz) dB |
Nominal |
| 1MHz~10MHz |
<-142dBm |
Nominal |
| 10MHz~3.25GHz |
<-142dBm+ 3 x (f/1GHz) dB |
Nominal |
| 레벨 표시 범위 |
| 스케일 |
Log, Linear |
|
| 단위 |
dBm, dBmV, dBμV, V, W |
|
| Marker 레벨 리드아웃 |
0.01dB |
Log 스케일 |
| Reference level의 0.01% |
Linear스케일 |
| 레벨 디스플레이 모드 |
Trace, Topographic, Spectrogram |
Single/Split Windows |
| Trace 개수 |
4 |
|
| 검출 모드 |
+ peak, – peak, Sample, Normal, RMS(not Vide) |
각 TRACE 개별 설정 가능 |
| Trace 기능 |
Clear & Write, Max/Min, Hold, View, Blank, Average |
|
| 진폭 정확도 |
| 측정 지점 |
Center=160 MHz ; RBW 10 kHz; VBW 1 kHz; span100 kHz; log scale; 1 dB/div; peak detector; 23°C±1°C; Signal at ReferenceLevel |
| Preamp. off |
±0.3dB |
Reference level 0dBm, 10dB attenuation |
| Preamp. on |
±0.4dB |
Reference level -30dBm, 0dB attenuation |
| 주파수 응답 |
| Preamp. off |
10dB attenuation, Reference 160MHz, 20~30℃ |
| 100kHz~2GHz |
±0.5dB |
|
| 2GHz~3GHz |
±0.7dB |
| Preamp. On |
0dB attenuation, Reference 160MHz, 20~30℃ |
| 1MHz~2GHz |
±0.6dB |
|
| 2GHz~3GHz |
±0.8dB |
| 감쇠 전환 불확실성 (Attenuation SwitchingUncertainty) |
| 감쇠 설정 |
0~50dB (1dB 스텝) |
|
| 불확실성 (Uncertainty) |
±0.25dB |
Reference : 160MHz, 10dB attenuation |
| RBW 필터 전환불확실성 (RBW Filter Switching Uncertainty) |
| 1Hz~1MHz |
±0.25dB |
Reference : 10kHz RBW |
| 레벨 측정 불확실성 (Level MeasurementUncertainty) |
| 총 진폭 정확도 |
±1.5dB |
20~30°C; frequency>1MHz; Signal input 0~-50dBm; Referencelevel 0~-50dBm; Input attenuation 10dB; RBW 1kHz; VBW 1kHz; After Cal; Preampoff |
| ±0.5dB |
Typical |
| 스퓨리어스 응답(Spurious Response) |
| 2nd Harmonic |
+35dBm |
Preamp. Off; Signal input -30dBm; 0dB attenuation |
| Intercept |
+60dBm |
Typical;10MHz<775mhz>< p=””><775mhz><> |
| |
|
Typical;775MHz<1.5ghz>< p=””><1.5ghz><> |
| Third-orderIntercept |
>1dBm |
Preamp. Off; Signal input -30dBm; 0dB attenuation |
| 300MHz~3GHz |
| Input Related Spurious |
<-60dBc |
Input signal level -30dBm; 0dB attenuation; 20~30℃ |
| Residual Response |
<-90dBm |
Input terminated; 0dB attenuation; Preamp off |
| (Inherent) |
| Sweep |
| Sweep 시간 |
| 범위 |
204μs~1000s |
Span>0Hz |
| 50μs~1000s |
Span=0Hz;최소 분해능=10μs |
| Sweep 모드 |
Continuous; Single |
|
| Trigger 소스 |
Free run; Video; External |
|
| Trigger 슬로프 |
Positive edge/Negative edge |
|
| RF 전치 증폭기 (RF Pre-amplifier) |
| 주파수 범위 |
1MHz~3GHz |
|
| 이득 |
18dB |
Nominal (기본 장착) |

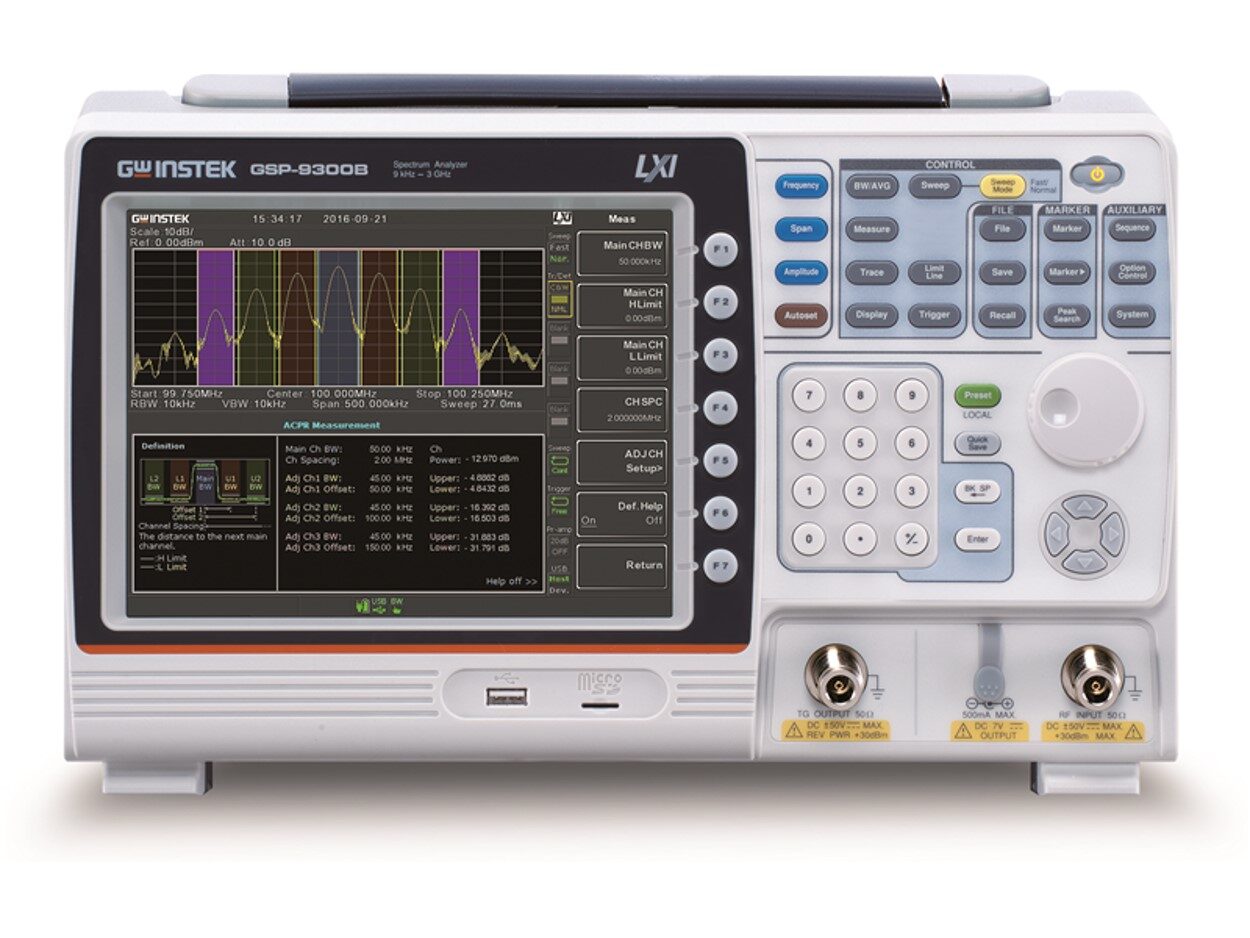

| 전면 패널 입력/출력 |
| RF 입력 |
| 단자 유형 |
N타입(암) |
Nominal |
| 임피던스 |
50Ω |
300kHz~3GHz;Input attenuation ≥10dB |
| VSWR |
<1.6:1 |
|
| 옵션 용 전원 단자 |
| 단자 유형 |
SMB(수) |
단락 회로 보호 기능 |
| 전압/전류 |
DC+7V/최대 500mA |
| USB HOST 포트 |
| 단자 유형 |
A 플러그 |
Full/High/Low 속도 지원 |
| 프로토콜 |
Ver 2.0 |
| MICRO SD 소켓 |
| 프로토콜 |
SD 1.1 |
최대 32GB 용량 |
| 지원카드 |
MicroSD, Micro SDHC |

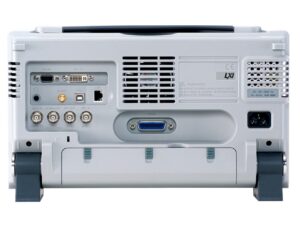

| 후면 패널 입력/출력 |
| Reference 출력 |
| 단자 유형 |
BNC(암) |
Nominal |
| 출력주파수 |
10MHz |
| 출력진폭 |
3.3VCMOS |
| 출력임피던스 |
50Ω |
| Reference 입력 |
| 단자 유형 |
BNC(암) |
|
| 입력기준 주파수 |
10MHz |
| 입력진폭 |
-5dBm~+10dBm |
| 주파수잠금 범위 |
입력 기준주파수의 ±5ppm 이내 |
| Alarm 출력 |
| 단자 유형 |
BNC(암) |
오픈-콜렉터 |
| Trigger/Gated Sweep 입력 |
| 단자 유형 |
BNC(암) |
|
| 입력진폭 |
3.3VCMOS |
| 전환방식 |
기능에 의해자동 선택 |
| LAN TCP/IP 인터페이스 |
| 단자 유형 |
RJ-45 |
|
| 베이스 |
10Base-T;100Base-Tx; Auto-MDIX |
| USB Device 포트 |
| 단자 유형 |
B 플러그 |
원격 제어 용; USB TMC 지원 |
| 프로토콜 |
Ver 2.0 |
Full/High/Low속도 지원 |
| IF 출력 |
| 단자 유형 |
SMA(암) |
Nominal |
| 임피던스 |
50Ω |
Nominal |
| IF주파수 |
886MHz |
10dBattenuation; RF input 0dBm @ 1GHz |
| 출력레벨 |
-25dBm |
|
| 이어폰 출력 |
| 단자 유형 |
3.5mm 스테레오 잭; 모노 동작 |
| 비디오 출력 |
| 단자 유형 |
DVI-I, 싱글 링크; VGA 또는 HDMI 규격 호환, 800 x 600 해상도 |
| RS-232C 인터페이스 |
| 단자 유형 |
D서브 9핀(암) |
Tx, Rx, RTS, CTS |
| GPIB 인터페이스 (옵션) |
| 단자 유형 |
IEEE-488 버스 단자 |
|
| 배터리 팩 (옵션) |
| 구성 |
6셀, 리튬-이온 충전 배터리, 3S2P |
UN38.3 인증 |
| 전압 |
DC10.8V |
| 용량 |
5200mAh/56Wh |
| 기타 |
| 디스플레이 |
8.4인치 TFT LCD |
SVGA 해상도, 800×600 |
| 내부 데이터 메모리 |
16MB |
Nominal |
| 예열 시간 |
30분 이내 |
|
| AC 입력 전원 |
AC 100V~240V, 50/60Hz |
자동 범위 선택 |
| 소모 전력 |
<65W |
|
| 치수 및 무게 |
350(W) x 210(H) x 100(D) mm, 약 4.5kg |
모든 옵션 포함 (본체+TG+GPIB+배터리) |
| 트랙킹 제너레이터 (옵션) |
| 주파수 범위 |
100kHz~3GHz |
50Ω Nominal |
| 출력 전력 |
-50dBm~0dBm(0.5dB 스텝) |
300kHz~3GHz,source attenuation ≥12dB |
| 단자 유형 |
N타입(암) |
|
| 출력VSWR |
<1.6:1 |
|
| 사양 만족 조건 : 30분 이상 예열 후/+20℃~+30℃ |
