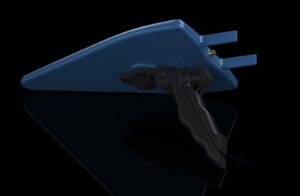

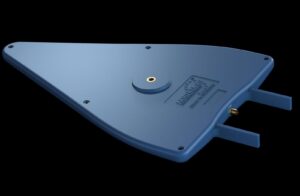

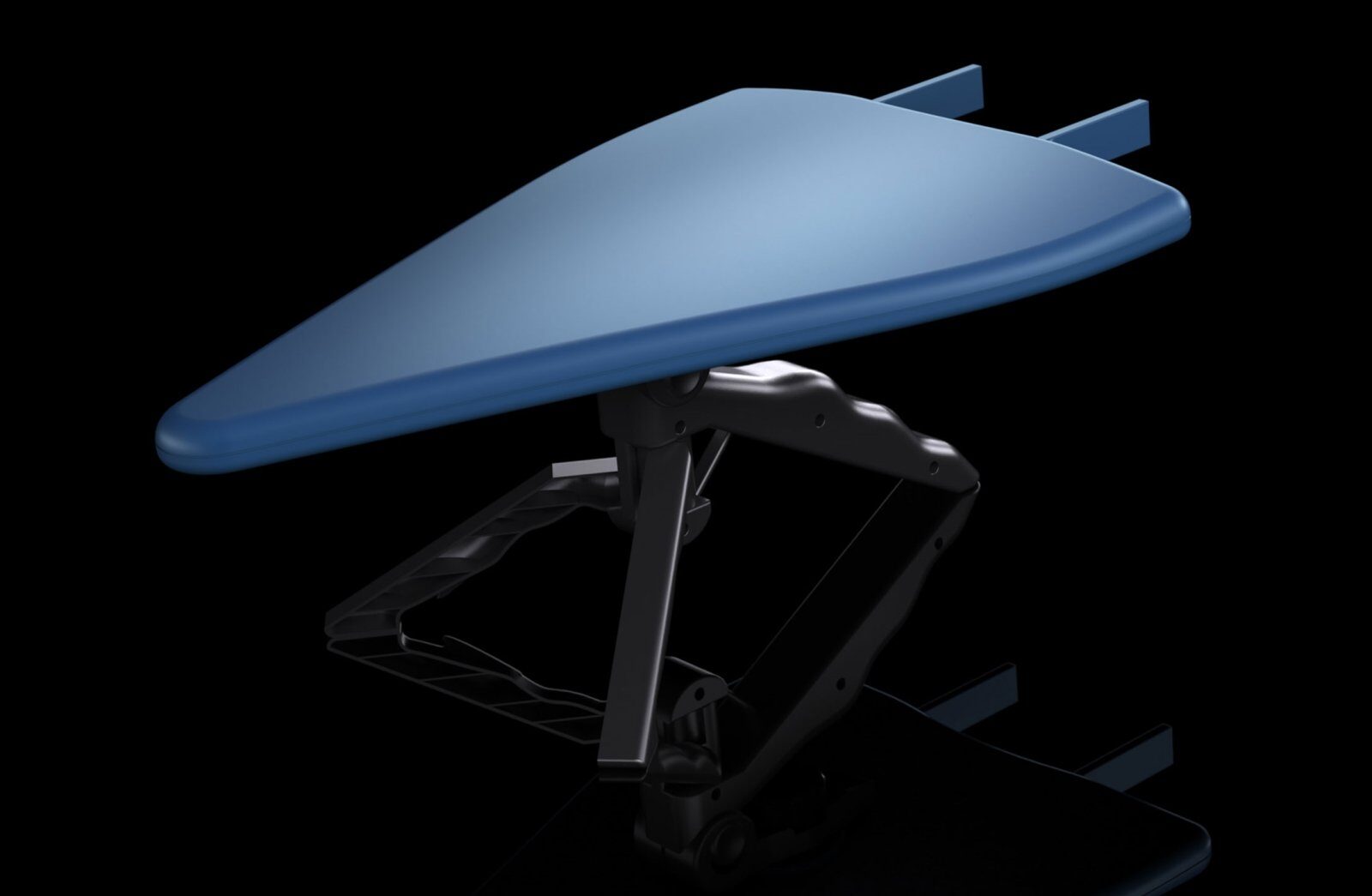

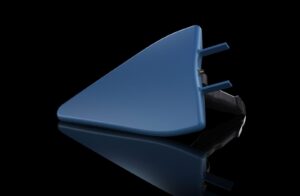

HyperLOG® 시리즈 패시브 광대역 로그주기(LogPer) 지향성 안테나

HyperLOG® 시리즈 패시브 광대역 로그주기(LogPer) 지향성 안테나

  • 주파수 범위: 380 MHz – 35 GHz
  • 디자인: LPDA
  • 액티브: No
  • 게인 (최대): 6 dBi
  • 커넥터: SMA (f)
카타로그
견적요청

주파수 범위

380 MHz – 35 GHz

디자인

LPDA

액티브

No

게인(최대)

6 dBi

커넥터

SMA (f)

주요특징

HyperLOG® 시리즈 패시브 광대역 로그주기(LogPer) 지향성 안테나

주요 특징 (Features)

  • 포괄적인 캘리브레이션(교정) 데이터 포함
  • 안테나 보호를 위한 특수 형태의 레이돔
  • 안정적인 성능을 위한 금 도금
  • 넓은 대역폭
  • 다양한 휴대폰 주파수 커버리지
  • 전계 강도 및 EMC 측정에 적합
  • 컴팩트하고 견고한 디자인
  • 실험실 및 현장 측정용

Aaronia는 HyperLOG® 시리즈를 통해 최고 수준의 패시브 지향성 안테나를 제공합니다. HyperLOG 시리즈는 380 MHz부터 35 GHz까지의 매우 넓은 주파수 범위를 지원합니다. 이를 통해 안테나를 Tetra/BOS, 지향성 라디오, 다양한 위성 애플리케이션 등의 측정에 사용할 수 있습니다. 각 HyperLOG 안테나는 배송 전 당사 실험실에서 엄격한 테스트를 거치며, 고품질 금 코팅, 기계적 손상 및 환경적 영향으로부터 보호하는 첨단 안테나 하우징(레이돔), 일체형 삼각대 커넥터, 그리고 과회전 방지 기능이 있는 SMA 커넥터를 갖추고 있습니다.

제품사양

HyperLOG® 시리즈 패시브 광대역 로그주기(LogPer) 지향성 안테나

Specifications

HyperLOG® 7025 HyperLOG® 7040 HyperLOG® 7060
Design Logarithmic Periodic Logarithmic Periodic Logarithmic Periodic
Frequency range 700MHz-2.5GHz 700MHz-4GHz 700MHz-6GHz
Max. Transmitting power 100W CW (400MHz)
Nominalimpedance 50 Ohm
VSWR (typ.) <1:2
Gain (typ.) 4dBi 4dBi 5dBi
Conversion ratio 23-34dB/m 23-38dB/m 26-41dB/m
Calibration points 183 (10MHz-steps) 333 (10MHz-steps) 533 (10MHz-steps)
HF-Connector SMA socket (18GHz) or
N connection via adapters
Dimensions (L/B/H) 340x200x25 mm
Weight 270g 270g 250g
Warranty 2 Years
HyperLOG® 6080 HyperLOG® 60100 HyperLOG® 60180
Design Logarithmic Periodic Logarithmic Periodic Logarithmic Periodic
Frequency range 680MHz-8GHz 680MHz-10GHz 680MHz-18GHz
Max. Transmitting power 100 W CW (400MHz)
Nominalimedance 50 Ohm
VSWR (typ.) <1:2
Gain (typ.) 5dBi
Conversion ration 22-44dB/m 22-46dB/m 22-50dB/m
Calibration points 733 (10MHz-Schritte) 933 (10MHz-Schritte) 1733 (10MHz-Schritte)
HF-Connetor SMA-Buchse (18GHz) oder
N-Anschluss über Adapter
Dimensions (L/B/H) 340x200x25 mm
Weight 250g
Warranty 2 Years
HyperLOG® 4025 HyperLOG® 4040 HyperLOG® 4060
Design Logarithmic Periodic Logarithmic Periodic Logarithmic Periodic
Frequency range 400MHz-2,5GHz 400MHz-4GHz 400MHz-6GHz
Max. Transmitting power 100 W CW (400MHz)
Nominalimedance 50 Ohm
VSWR (typ.) <1:2
Gain (typ.) 4dBi 4dBi 5dBi
Conversion ration 18-34dB/m 18-38dB/m 20-40dB/m
Calibration points 211 (10MHz-Schritte) 361 (10MHz-Schritte) 561 (10MHz-Schritte)
HF-Connetor SMA-Buchse (18GHz) oder
N-Anschluss über Adapter
Dimensions (L/B/H) 590x360x30 mm
Weight 1200gr 1200gr 1000gr
Warranty 2 Years
HyperLOG® 3080 HyperLOG® 30100 HyperLOG® 30180
Design Logarithmic Periodic Logarithmic Periodic Logarithmic Periodic
Frequency range 380MHz-8GHz 380MHz-10GHz 380MHz-18GHz
Max. Transmitting power 100 W CW (400MHz)
Nominalimedance 50 Ohm
VSWR (typ.) <1:2
Gain (typ.) 5dBi
Conversion ration 20-43dB/m 20-46dB/m 20-55dB/m
Calibration points 763 (10MHz-Schritte) 963 (10MHz-Schritte) 1763 (50MHz-Schritte)
HF-Connetor SMA-Buchse (18GHz) oder
N-Anschluss über Adapter

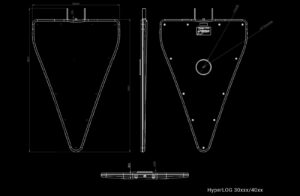

Dimensions (L/B/H) 590x360x30 mm
Weight 1000gr
Warranty 2 Years
HyperLOG® 30250 HyperLOG® 30350
Design Logarithmic Periodic Logarithmic Periodic
Frequency range 380MHz-25GHz 380MHz-35GHz
Max. Transmitting power 100 W CW (400MHz)
Nominalimedance 50 Ohm
VSWR (typ.) <1:2
Gain (typ.) 5dBi
Calibration points 493 (50MHz-Schritte) 693 (50MHz-Schritte)
HF-Connetor K-Anschluss (ältere Versionen SMA-Anschluss)
Dimensions (L/B/H) 590x360x30 mm
Weight 1000g
Warranty 2 Years
