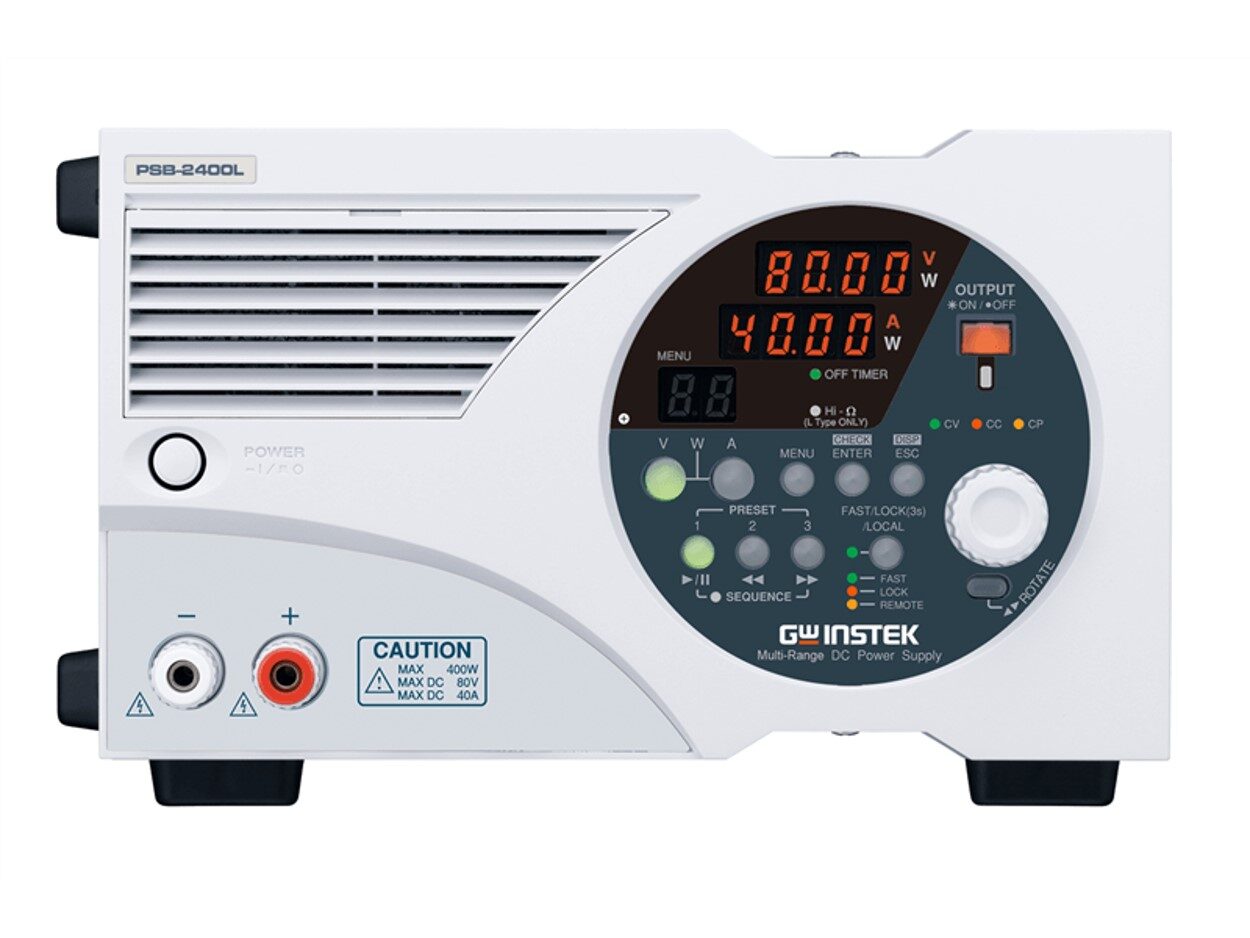

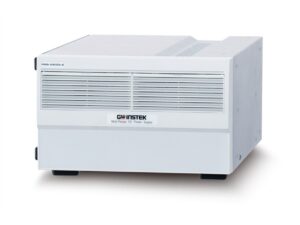

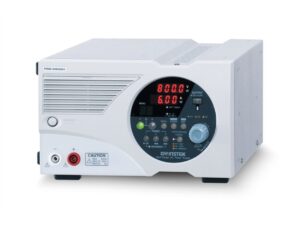

프로그래머블 스위칭 DC 전원공급기 PSB-2000 시리즈

프로그래머블 스위칭 DC 전원공급기 PSB-2000 시리즈

  • 채널 : 1CH
  • 전압 : 800V
  • 전류 : 80A
  • 전력 : 800W
  • 인터페이스 : RS-232C/USB,GPIB(옵션)
카타로그
매뉴얼
견적요청

채널

1CH

전압

800V

전류

80A

전력

800W

인터페이스

RS-232C/USB,GPIB(옵션)

주요특징
• 출력 전압 범위: 80V/800V
• 출력 전력 범위: 400W~800W
• 다중 범위(V&I) 운영을 위한 일정한 전력 출력
• 시리즈 및 병렬 운영 (최대 2대의 유닛을 직렬 또는 4대의 유닛을 병렬)
• PC에서 편집한 시퀀스 기능은 전원 공급 장치 선택적 인터페이스를 통해 제어됩니다.
• 기본 인터페이스: RS-232C / USB / 아날로그 제어 인터페이스
• 옵션 인터페이스: GPIB
제품사양
제품 사양
PSB-2400L PSB-2800L PSB-2400L2 PSB-2800LS
출력 채널
채널 1CH 1CH 2CH N/A
정격 출력
전압 0~80V 0~80V 0~80V x 2CH 80V
전류 0~40A 0~80A 0~40A x 2CH 80A
전력 400W 800W 800W 800W
변동률 (CV 모드)
부하 (정격 전압의 0.01%)±3mV N/A
라인 (정격 전압의 0.01%)±2mV
변동률 (CC 모드)
부하 (정격 전압의 0.02%)±3mA N/A
라인 (정격 전압의 0.01%)±2mA
리플 & 노이즈 (노이즈 대역폭 20MHz, 리플 대역폭 1MHz)
CV p-p 90mV 150mV 90mV N/A
CV rms 4mV 6mV 4mV
CC rms 30mA 60mA 30mA
프로그래밍 정확도
전압 (설정 값의 0.1%)±2디지트 N/A
전류 (설정 값의 0.2%)±2디지트
전력 ±10W
리드백 정확도
전압 (설정 값의 0.2%)±2디지트 N/A
전류 (설정 값의 0.3%)±2디지트
전력 (설정 값의 0.5%)±2디지트
반응 시간
상승 (전부하/무부하) 50ms N/A
하강 (전부하) 100ms
하강 (무부하) 500ms
부하 과도 회복 시간 1ms
(50~100%부하 변경)
프로그래밍 분해능
전압 10mV N/A
전류 10mA
전력 10W
측정 분해능
전압 10mV N/A
전류 10mA
전력 10W
직렬/병렬 동작
직렬 연결 최대 2대 최대 2대 N/A PSB-2800L 모델만
병렬 연결 최대 4대 최대 4대 N/A 연결 가능
PSB-2800LS와  N/A 최대 3대 N/A
병렬연결
보호 기능
OVP (고정) 정격 전압의 110% 도달 시 출력 꺼짐 N/A
OVP (가변) 설정 전압(1V~84V) 도달 시 출력 꺼짐
OCP (고정) 정격 전류의 110% 도달 시 출력 꺼짐
OCP (가변) 설정 전류(1A~42A) 도달시 출력 꺼짐 설정 전류(1A~84A) 도달시 출력 꺼짐 설정 전류(1A~42A) 도달시 출력 꺼짐
OHP 열 흡수 설정 온도 이상 시 출력 꺼짐
일반
온도 동작 온도 : 0℃~40℃, 보관 온도 : -20℃~70℃ N/A
습도 동작 습도 : 30%~80% RH(무응결),
보관 습도 :30%~80% RH(무응결)
돌입 전류 최대 35A 최대 70A 최대 70A 최대 70A
소모 전력/역률 560VA/0.99 1120VA/0.99 1120VA/0.99 1120VA/0.99
AC 입력 전원 110VAC~240VAC, 50/60Hz, 단상
인터페이스 RS-232C, USB, 아날로그 제어,GPIB(옵션)
치수 210(W) x 124(H) x 290(D) mm
무게 약 5kg 약 7kg 약 7kg 약 7kg



제품 사양
PSB-2400H PSB-2800H
출력 채널
채널 1CH 1CH
정격 출력
전압 0~800V 0~800V
전류 0~3A 0~6A
전력 400W 800W
변동률 (CV 모드)
부하 (정격 전압의 0.01%)±30mV
라인 (정격 전압의 0.01%)±20mV
변동률 (CC 모드)
부하 (정격 전압의 0.05%)±15mA
라인 (정격 전압의 0.05%)±10mA
리플 & 노이즈 (노이즈 대역폭 20MHz, 리플 대역폭 1MHz)
CV p-p 250mV (전압>정격 전압의 1%) 300mV (전압>정격 전압의 1%)
CV rms 20mV (전류<2A);35mV (전류>2A) 25mV (전류<2A);40mV (전류>2A)
CC rms 15mA 20mA
프로그래밍 정확도
전압 (설정 값의 0.1%)±2디지트
전류 (설정 값의 0.2%)±2디지트
전력 ±10W (전압>정격 전압의 1%)
리드백 정확도
전압 (설정 값의 0.2%)±2디지트
전류 (설정 값의 0.3%)±2디지트
전력 (설정 값의 0.5%)±Vout x 40mA
반응 시간
상승 (전부하/무부하) 200ms
하강 (전부하) 500ms
하강 (무부하) 1000ms
부하 과도 회복 시간 7ms
(50~100%부하 변경)
프로그래밍 분해능
전압 100mV
전류 10mA
전력 10W
측정 분해능
전압 100mV
전류 10mA
전력 10W
직렬/병렬 동작
직렬 연결 N/A N/A
병렬 연결 최대 2대 최대 2대
보호 기능
OVP (고정) 정격 전압의 110% 도달 시 출력 꺼짐
OVP (가변) 설정 전압(10V~840V) 도달 시 출력 꺼짐
OCP (고정) 정격 전류의 110% 도달 시 출력 꺼짐
OCP (가변) 설정 전류(0.1A~6.30A) 도달 시 출력 꺼짐
OHP 열 흡수 설정 온도 이상 시 출력 꺼짐
일반
온도 동작 온도 : 0℃~40℃, 보관 온도 : -20℃~70℃
습도 동작 습도 : 30%~80% RH(무응결), 보관 습도 : 30%~80%RH(무응결)
돌입 전류 최대 35A 최대 70A
소모 전력/역률 560VA/0.99 1120VA/0.99
AC 입력 전원 110VAC~240VAC, 50/60Hz, 단상
인터페이스 RS-232C, USB, 아날로그 제어,GPIB(옵션)
치수 210(W) x 124(H) x 290(D) mm
무게 약 5kg 약 6kg
액세서리
기본 액세서리
80V 모델 CD x 1, 전원 코드 x 1, 외부 제어 단자(26핀), 후면 출력 단자 나사, 후면 출력 단자 보호 덮개, 후면 출력 단자 보호 캡, GND 케이블, USB 케이블(PSB-2800LS 모델제외), 로컬 버스(PSB-2800LS 모델 제외)
800V 모델 CD x 1, 전원 코드 x 1, 외부 제어 단자(26핀), 후면 출력 단자 나사, 후면 출력 단자 보호 덮개, 후면 출력 단자 보호 캡, GND 케이블, USB 케이블, 로컬 버스
옵션 액세서리
PSB-001 GPIB 카드
PSB-003 병렬 연결 키트 (수평 설치); PSB-007x 1, 수평 버스 바 x 2, PSB-005x 1
PSB-004 병렬 연결 키트 (수직 설치); PSB-007 x 1, 수직 버스 바 x2, PSB-005 x 1
PSB-005 병렬 연결 신호 케이블
PSB-006 직렬 연결 신호 케이블 (80V 모델)
PSB-007 연결 판 x4,(M3x6) 나사 x4, (M3x8) 나사 x2
PSB-008 RS-232C 케이블(PSB-2000 시리즈 전용)
GRA-424 랙 어댑터키트 (19”, 2U)
GRJ-1101 로컬 버스
GTL-232 RS-232C 케이블
GTL-246 USB 케이블
GTL-248 GPIB 케이블
GTL-251 USB-GPIB 어댑터
