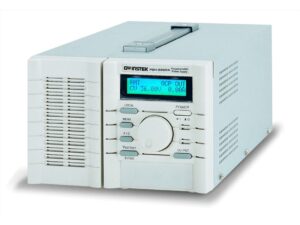

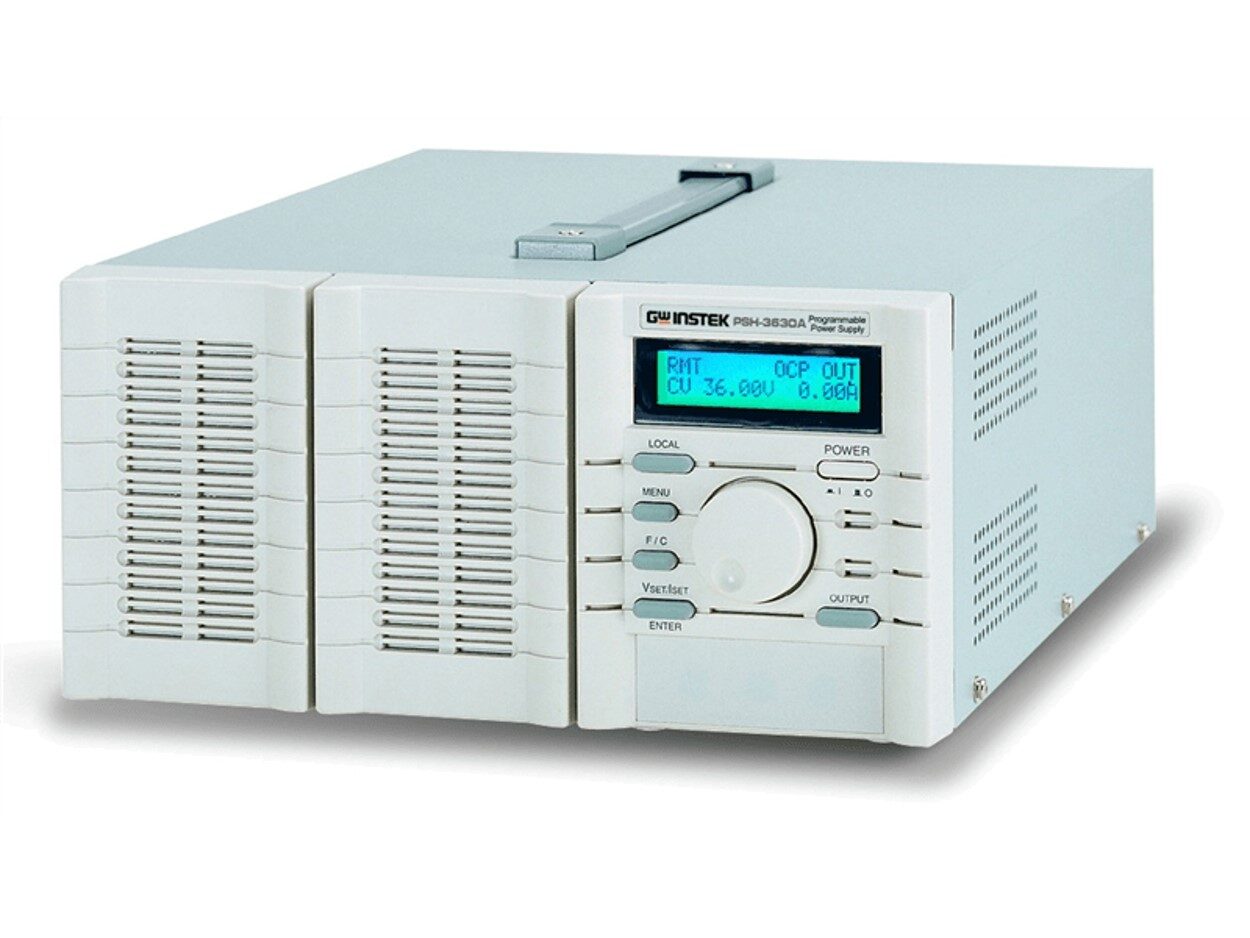

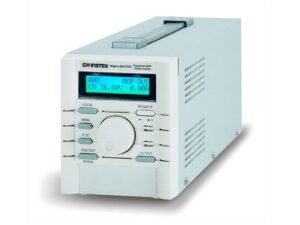

프로그래머블 스위칭 DC 전원공급기 PSH 시리즈

프로그래머블 스위칭 DC 전원공급기 PSH 시리즈

  • 채널 : 1CH
  • 전압 : 20/36V
  • 전류 : 10/18/20/30A
  • 전력 : 360/720/1080W
  • 인터페이스 : RS-232, GPIB(옵션)
카타로그
매뉴얼
견적요청

채널

1CH

전압

20/36V

전류

10/18/20/30A

전력

360/720/1080W

인터페이스

RS-232, GPIB(옵션)

주요특징

• 넓은 입력 전압 범위와 높은 역률(P.F)

• 높은 효율성과 고전력 밀도

• 안정적인 전압과 전류

• 과전압, 과전류 및 과온 보호

• 낮은 리플 및 노이즈

• 출력 On/Off 제어

• 자가 진단 및 소프트웨어 보정

• LabView 드라이버

• 표준 인터페이스: RS-232C

• 선택적 인터페이스: GPIB ( IEEE-488.2 )

제품사양
제품 사양
  PSH-2018A PSH-3610A PSH-3620A PSH-3630A
정격 출력
전압 20V 36V 36V 36V
전류 18A 10A 20A 30A
변동률 (CV 모드)
부하 ≤0.1%+5mV ≤0.1%+5mV ≤0.1%+5mV ≤0.1%+5mV
라인 ≤0.05%+5mV ≤0.05%+5mV ≤0.05%+5mV ≤0.05%+5mV
변동률 (CC 모드)
부하 ≤0.2%+5mA ≤0.2%+5mA ≤0.2%+10mA ≤0.2%+15mA
라인 ≤0.2%+5mA ≤0.2%+5mA ≤0.2%+10mA ≤0.2%+15mA
리플 & 노이즈
CV rms ≤10mVrms ≤10mVrms ≤10mVrms ≤10mVrms
CV p-p (20Hz~20MHz) ≤100mVpp ≤100mVpp ≤100mVpp ≤100mVpp
CC rms ≤0.2% ≤0.2% ≤0.2%+20mA ≤0.2%+40mA
분해능
전압 10mV 10mV 10mV 10mV
전류 10mA 10mA 10mA 10mA
프로그램 정확도
전압 ≤0.05%+25mV ≤0.05%+25mV ≤0.05%+25mV ≤0.05%+25mV
전류 ≤0.2%+30mA ≤0.2%+30mA ≤0.2%+30mA ≤0.2%+30mA
리드백 분해능 (미터)
전압 10mV 10mV 10mV 10mV
전류 10mA 10mA 10mA 10mA
리드백 정확도 (미터)
전압 ≤0.05%+25mV ≤0.05%+25mV ≤0.05%+25mV ≤0.05%+25mV
전류 ≤0.2%+30mA ≤0.2%+30mA ≤0.2%+30mA ≤0.2%+30mA
리드백 온도 계수
전압 (25℃±5℃) ≤100ppm/℃ ≤100ppm/℃ ≤100ppm/℃ ≤100ppm/℃
반응 시간
전압 상승 (10%~90%) ≤150ms ≤150ms ≤150ms ≤150ms
(≤95% 정격 부하) (≤95% 정격 부하) (≤95% 정격 부하) (≤95% 정격 부하)
전압 하강 (90%~10%) ≤150ms ≤150ms ≤150ms ≤150ms
(≥10% 정격 부하) (≥10% 정격 부하) (≥10% 정격 부하) (≥10% 정격 부하)
보호 기능
OVP V V V V
OCP V V V V
OTP V V V V
돌입 전류 V V V V
일반
출력 ON/OFF V V V V
인터페이스 기본 : RS-232C, 옵션 : GPIB
AC 입력 전원 AC 90V~250V, 50/60Hz
치수 108(W) x 142(H) x 393(D) mm
무게 약 3.3kg 약 3.3kg 약 6.2kg 약 9.3kg
액세서리
기본 액세서리
사용 설명서 x 1, 전원 코드 x 1
옵션
옵션01 GPIB 인터페이스

*GPIB 인터페이스와 RS-232C 인터페이스를 동시에 설치할 수 없습니다.
옵션 액세서리
GRA-403 랙 어댑터패널 (19”, 4U)
GTL-232 RS-232C 케이블, 9핀(암)-9핀, 널 모뎀
GTL-251 GPIB-USB-HS
GTL-122 테스트 리드,U타입-악어 클립, 최대전류 40A, 1200mm
GTL-248 GPIB 케이블, 이중 차폐,2000mm
