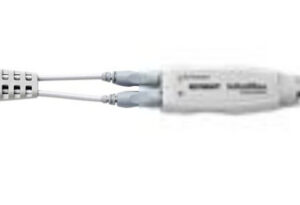

1134B InfiniiMax 프로브, 7 GHz

1134B InfiniiMax 프로브, 7 GHz

  • 대역폭 : 7GHz
  • 입력 범위 : ±2.5V
  • 감쇠 전환 : 10:1
  • 오프셋 범위 : ±12V
  • 입력 임피던스 : 50 kΩ/0.27 pF
  • 파워 소스 : 오실로스코프
카타로그
매뉴얼
견적요청
주요특징

대역폭:

  • 대역폭: 7 GHz

범위:

  • 동적 범위: +/- 2.5V
  • DC 오프셋 범위: +/- 12V(프로브 오프셋 사용 시)
  • 최대 전압: +/- 30V

입력 임피던스:

  • 차동 입력 R: 50 kOhm
  • 차동 입력 C: 0.27-0.34 pF
  • 싱글 엔드 입력 R: 25 kOhm
  • 싱글 엔드 입력 C: 0.44-0.67 pF

임베디드 설계 내 고속 차동 또는 싱글 엔드 프로빙과 관련해 InfiniiMax 7 GHz 1134B 차동 프로브 앰프는 Infiniium 6 GHz 오실로스코프를 완벽하게 보완합니다. 극도로 낮은 입력 커패시턴스, 편평한 주파수 응답, 저항기 프로브 팁 기술이 아주 낮은 DUT 로딩과 뛰어난 신호 정확도를 제공합니다. InfiniiMax 1130B-34B 시리즈는 폭넓은 프로브 헤드와 액세서리로 다양한 실제 응용 분야를 지원합니다. 액세서리는 가장 까다로운 기계적 액세스 관련 요구사항도 충족할 수 있습니다.

1134B는 1134A의 RoHS 준수 버전입니다. 1134B의 형태, 크기, 기능, 가격은 1134A와 동일합니다.

InfiniiMax 1130B-34B를 지원하는 다른 프로브 헤드 액세서리를 확인하려면 InfiniiMax 프로브 액세서리를 방문하십시오.

제품사양
High-Frequency Differential Active Probes  < 10 GHz
Model Bandwidth Input Range Probe Offset Diff Input Impedance Attenuation Ratio Prob-to-scope Interface Power Source Oscilloscope Termination
N2750A 1.5 GHz ±5 V ±15 V 100 kΩ/0.7 pF 2:1/10:11 AutoProbe1 Oscilloscope 50 Ω
N2751A 3.5 GHz ±5 V ±15 V 100 kΩ/0.7 pF 2:1/10:11 AutoProbe1 Oscilloscope 50 Ω
N2752A 6.0 GHz ±5 V ±15 V 100 kΩ/0.7 pF 2:1/10:11 AutoProbe1 Oscilloscope 50 Ω
1130B2 1.5 GHz ±2.5 V ±12 V 50 kΩ/0.27 pF 10:1 AutoProbe1 Oscilloscope 50 Ω
1131B2 3.5 GHz ±2.5 V ±12 V 50 kΩ/0.27 pF 10:1 AutoProbe1 Oscilloscope 50 Ω
1132B2 6.0 GHz ±2.5 V ±12 V 50 kΩ/0.27 pF 10:1 AutoProbe1 Oscilloscope 50 Ω
1134B2 7.0 GHz ±2.5 V ±12 V 50 kΩ/0.27 pF 10:1 AutoProbe1 Oscilloscope 50 Ω
N2830A2,3 4 GHz ±2.5 V ±16 V 100 kΩ/0.32 pF 5:1/10:11 AutoProbe1 Oscilloscope 50 Ω
N2831A2,3 8 GHz ±2.5 V ±16 V 100 kΩ/0.32 pF 5:1/10:11 AutoProbe1 Oscilloscope 50 Ω
N7000A2 8 GHz ±2.5 V ±16 V 100 kΩ/0.32 pF 5:1/10:11 AutoProbe2 Oscilloscope 50 Ω

대역폭:

  • 대역폭: 7 GHz

범위:

  • 동적 범위: +/- 2.5V
  • DC 오프셋 범위: +/- 12V(프로브 오프셋 사용 시)
  • 최대 전압: +/- 30V

입력 임피던스:

  • 차동 입력 R: 50 kOhm
  • 차동 입력 C: 0.27-0.34 pF
  • 싱글 엔드 입력 R: 25 kOhm
  • 싱글 엔드 입력 C: 0.44-0.67 pF
