11716D 감쇠기 상호연결 키트, 2.92 mm

제품 유형

Interconnect Kit

커넥터 타입

2.9 mm

호환 감쇠기

84904L, 84906L

기능

2개 직렬 연결

분해능

1dB

주요특징

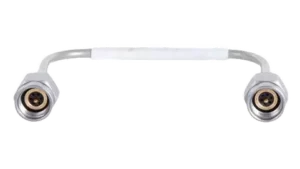

11716D는 Keysight의 2.9 mm 커넥터 타입 인터커넥트 키트입니다.
이 키트는 두 개의 Keysight 스텝 감쇠기(Step Attenuator)를 직렬(series)로 연결하기 위해 사용됩니다.
주로 84904L, 84906L (Option 006, 106) 모델 시리즈 감쇠기 연결에 사용됩니다.
키트를 사용하면 감쇠 범위를 더 넓게 확장할 수 있습니다.
예를 들어, 1 dB 스텝 감쇠기(84904L)와 10 dB 스텝 감쇠기(84906L)를 결합합니다.
이를 통해 전체 감쇠 범위에 걸쳐 1 dB 스텝의 정밀한 감쇠 조절이 가능해집니다.
결합 시 84904L(0-11dB)과 84906L(0-90dB)을 연결하면 최대 101 dB의 총 감쇠 범위를 1 dB 스텝으로 얻을 수 있습니다.
2.9 mm 커넥터를 사용하는 고주파(최대 40 GHz) 테스트 시스템에서 감쇠 범위를 유연하게 확장하는 데 유용합니다.

제품사양

Attenuator Series	Interconnection Kit
84904L, 84906L, Option 006, 106		11716D (2.9 mm)

Attenuator 1 (1 dB Step)	Attenuator 2 (10 dB Step)	Combined Attenuation Range	Attenuation Step	Frequency Range
84904L (0-11 dB)	84906L (0-90 dB)	0 to 101 dB	1 dB	DC to 40 GHz
