11716E 감쇠기 상호작용, 3.5 mm

제품 유형

Interconnect Kit

커넥터 타입

3.5 mm

호환 감쇠기

84904K, 84906K

기능

감쇠기 2개 직렬 연결

분해능

1 dB

주요특징

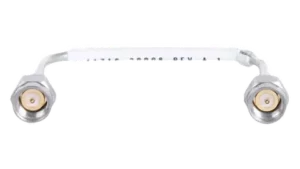

11716E는 Keysight의 3.5 mm 커넥터 타입 인터커넥트 키트입니다.
이 키트는 두 개의 Keysight 스텝 감쇠기(Step Attenuator)를 직렬(series)로 연결하기 위해 사용됩니다.
주로 84904K, 84906K 모델 시리즈 감쇠기 연결에 사용됩니다.
키트를 사용하면 감쇠 범위를 더 넓게 확장할 수 있습니다.
예를 들어, 1 dB 스텝 감쇠기(84904K)와 10 dB 스텝 감쇠기(84906K)를 결합합니다.
이를 통해 전체 감쇠 범위에 걸쳐 1 dB 스텝의 정밀한 감쇠 조절이 가능해집니다.
결합 시 84904K(0-11dB)와 84906K(0-90dB)를 연결하면 최대 101 dB의 총 감쇠 범위를 1 dB 스텝으로 얻을 수 있습니다.
3.5 mm 커넥터를 사용하는 고주파(최대 26.5 GHz) 테스트 시스템에서 감쇠 범위를 유연하게 확장하는 데 유용합니다.

제품사양

Attenuator Series	Interconnection Kit
84904K, 84906K	11716E (3.5 mm)

Attenuator 1 (1 dB Step)	Attenuator 2 (10 dB Step)	Combined Attenuation Range	Attenuation Step	Frequency Range
84904K (0-11 dB)	84906K (0-90 dB)	0 to 101 dB	1 dB	DC to 26.5 GHz
