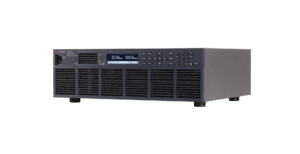

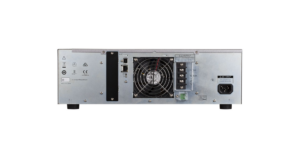

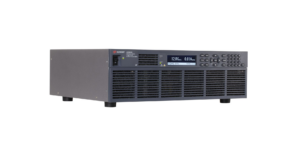

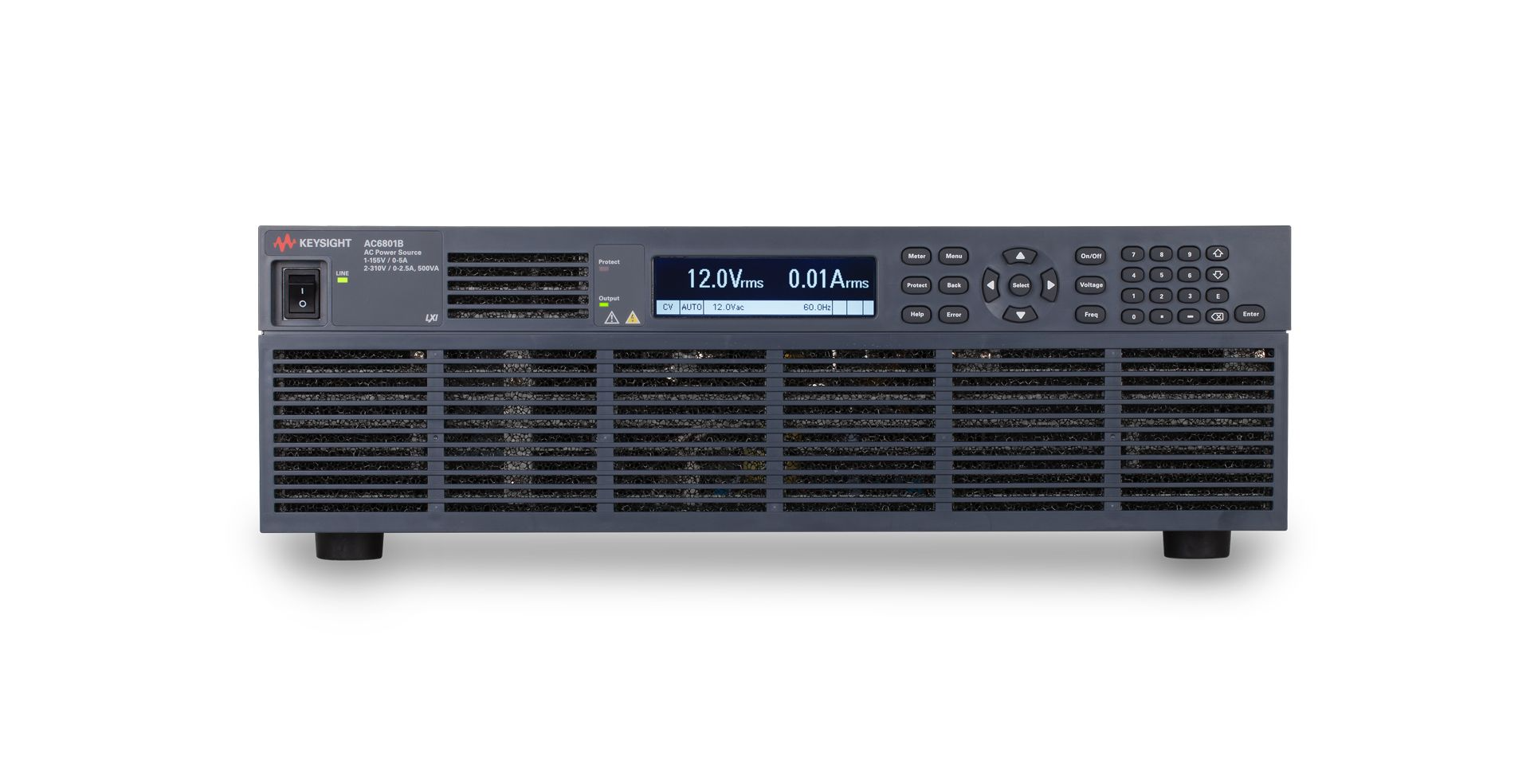

AC6801B 전원공급기

AC6801B 전원공급기

  • Single-phase
  • 0.35% of full scale Voltage 정확도
  • 500VA
  • 155 Vrms / 310 Vrms
  • 5 A / 2.5 A
카타로그
매뉴얼
견적요청

입력전원

Single-phase

정확도

0.35% of full scale Voltage

최대 출력 파워

500VA

전압 범위

155 Vrms / 310 Vrms

전류 범위

5 A / 2.5 A

주요특징
  • 안정적이고 신뢰할 수 있는 AC 전력 소스로 가동 기간 개선
  • 기본적인 AC 전력 소스로 설계에 신뢰성 통합
  • 자신감 있는 설계 테스트 가능
  • 실제 조건에서 테스트 수행 – 변동 전압 또는 과도 신호 스파이크
  • 설정 및 측정 정보의 손쉬운 확인
제품사양



Basic AC Sources
Phases Single-phase
Maximum output Power 500VA
AC output mode
Voltage range 1 to 155 Vrms/2 to 310 Vrms
Voltage setting accuracy 0.35% of full scale
Maximum rms current 5 A / 2.5 A
Maximum peak current 15 A / 7.5 A
Frequency 40 Hz to 500 Hz
Measurements Voltage, current, power, AC, DC and AC+DC
Transients & Advanced Measurements Basic transient capability via optional analog card (Option: AC68BALGU)
DC output mode
Voltage range 219 V / 438 V
Max current 4 A / 2 A
Maximum instantaneous current 12 A/ 6 A
Power capacity 400 W
I/O LAN/LXI-Core with remote web interface
USB
Optional: GPIB





액세서리
액세서리
모델 AC6801B AC6802B AC6803B AC6804B
액세서리 포함
Power cord 1 standard
power cord 1
length: Approx.
2.5 m		 Not included Not included Not included
Ferrite core 1
Cable tie 1
아날로그 프로그래밍 인터페이스(옵션 AC68BALGU)
입력 최대전압 ± 15V
커넥터 BNC
임피던스 10 kΩ ± 5% (unbalanced)
격리 전압 ± 100 Vmax
EXT-AC 모드 2 입력 전압 범위 0 V to +10 V (DC)
전압 증폭 비율
(155V/310V 범위)		 15.5x/31x (Outputs an AC voltage of 0 V to 155 V/0 V to 310 V with respect
to a DC voltage input of 0 V to 10 V)
주파수 설정 범위 40 Hz to 500 Hz
기타 출력 등급 사양 Same as the specifications of the output rating for AC mode
EXT-DC 모드 입력 전압 범위 When ATT is OFF –0.3 dB at 500 Hz with respect to 55 Hz (typical)
전압 증폭 비율
(155) V/310 V 범위)		 When ATT is OFF 100x/200x
(Outputs an AC voltage of 0 to 155 V/0  to 310 V with respect to a AC
voltage input of 0 to 1.55 V)
When ATT is OFF 21.9x/43.8x
(Outputs a DC voltage of 0 to ± 219 V/0 to ± 438 V with respect to a DC
voltage input of 0 to ± 10 V)
기타 출력 등급 사양 Same as the specifications of the output rating for DC mode
출력 전압 왜곡 비율 Main specifications + 0.5% or less
출력 전압 온도 계수 Main specifications + 200 ppm/°C (typical)
절연 저항 Between input (BNC) and
chassis, input
(BNC) and output		 500 V DC, 30 MΩ or more
저항 전압 Between input (BNC) and
chassis, input
(BNC) and output		 500 V AC for 1 minute
