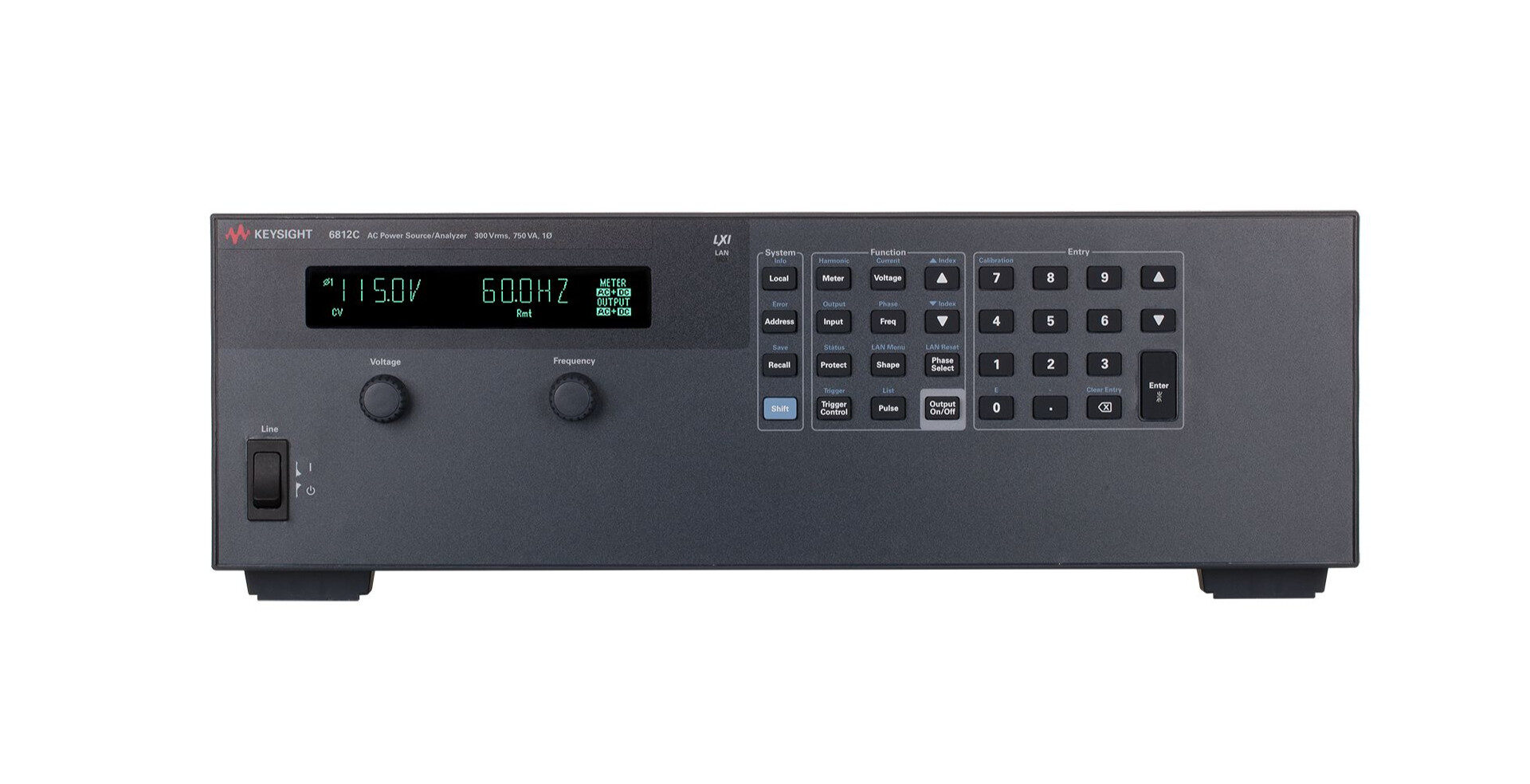

6812C 고성능 AC 전력 소스

6812C 고성능 AC 전력 소스

  • 출력 전력 : 750VA
  • 최대 주파수 : 1kHz
  • DC 전압 범위 : ±425V
  • 전압 범위 : 300Vrms
  • 연결방식 : LAN, USB, GPIB
카타로그
매뉴얼
견적요청

출력 전력

750VA

최대 주파수

1kHz

DC 전압 범위

±425V

전압 범위

300Vrms

연결방식

LAN, USB, GPIB

주요특징

HIGHLIGHTS

  • 1대의 디바이스에 5대의 계측기 기능을 포함시켜 투자 극대화
  • 광범위한 내장 전력 측정 기능으로 생산성 증대
  • 유연한 IO: LAN/LXI Core, USB 및 GPIB
  • 글로벌 지원 및 업계 최장 표준 워런티로 소유 비용 절감



포함 사항:

  • 전력 코드
제품사양
Specifications
(at 0 ° to 40 °C unless otherwise specified) 6811C 6812C 6813C
Number of phases 1
Output ratings (Maximum)
Power 375 VA 750 VA 1750 VA
RMS voltage 300 V
RMS current 3.25 A 6.5 A 13 A
Repetitive & non-repetitive peak current 40 A
Crest factor 12 6
Load power factor capability 0 to 1
DC power 285 W 575 W 1350 W
DC voltage ± 425 V
DC current 2.5 A 5.0 A 10.0 A
Output frequency range DC; 45 Hz to 1 kHz
Constant voltage ripple and noise
(20 kHz to 10 MHz)		 –60 dB (relative to full scale)
Line regulation (% of full scale) 0.10%
Load regulation (% of full scale) 0.50%
Maximum total harmonic distortion 0.25% at 50/60 Hz
1% worst case
45 to 1 kHz
DC voltage 0.1% + 0.5 V 0.5% + 0.3 V
Frequency 0.01% + 10 μHz
Programming accuracy (at 25 ° ± 5 °C)
RMS. Voltage • (45-100 Hz): 0.03% + 100 mV
• (>100-500 Hz): 0.1% + 100 mV
• (>500 Hz – 1 kHz): 0.2% + 100mV
DC voltage • 0.05% + 150 mV
RMS current High range
• (45-100 Hz) 2: 0.05% + 10 mA
• (>100-500 Hz): 0.05% + 15 mA
• (>500 Hz – 1 kHz): 0.05% + 30 mA
Low range
• (45-100 Hz) 2: 0.05% + 1.5 mA
• (>100-500 Hz): 0.05% + 8 mA
• (>500 Hz – 1 kHz): 0.05% + 25 mA
Power (VA) (45-100 Hz) High range
• 0.1% + 1.5 VA + 12 mVA/V
Low range
• 0.1% + 1.5 VA + 1.2 mVA/V
Power (watts) (45-100 Hz) High range
• 0.1% + 0.3 W + 12 mW/V
Low range
• 0.1% + 0.3 W + 1.2 mW/V
Frequency 0.01% + 0.01 Hz
Power factor 0.01
Current magnitude Low range
• Fundamental: 0.03% + 1.5 mA
• Harmonics 2-49: 0.03% + 1 mA + 0.2%/kHz
High range
• Fundamental: 0.05% + 5 mA
• Harmonics 2-49: 0.05% + 3 mA + 0.2%/kHz
Supplemental characteristics
(Non-warranted characteristics determined by design and useful in applying the product)
Average programming accuracy (% of output + offset) rms current 1.2% + 50 mA
Average programming resolution
RMS voltage 125 mV
DC voltage 250 mV
Overvoltage programming (OVP) 2 V peak
RMS current 2 mA 4 mA
Peak current 12.5 mA 25 mA
Output frequency 10 μHz
Phase N/A
액세서리
Accessories
Option Description
1CM104A Rack mount flange kit 132.6 mm H (3U) – two flange brackets
1CP108A Rack mount flange and handle kit 132.6 mm H (3U) – two brackets and front handles
E3663AC Support rails for Keysight rack cabinets
