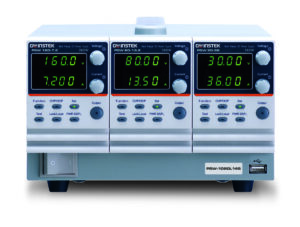

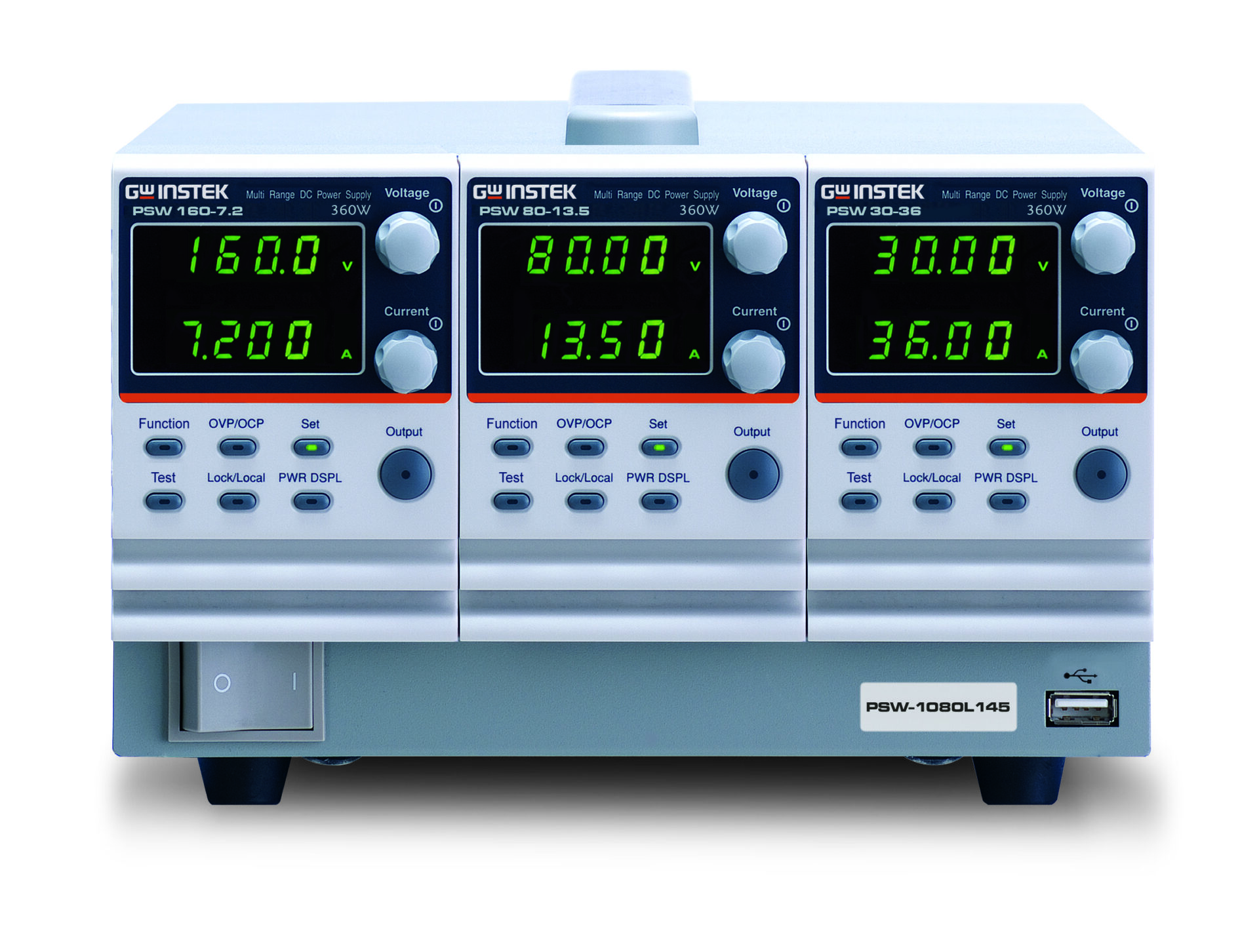

다채널 스위칭 DC 전원공급기 PSW-Multi 시리즈

채널 : 1CH
전압 : 800V
전류 : 108A
전력 : 1080W
인터페이스 : USB/LAN/RS-232/ GPIB(옵션)

채널

1CH

전압

800V

전류

108A

전력

1080W

인터페이스

USB/LAN/RS-232/ GPIB(옵션)

주요특징

주요 특징

• 전압 정격: 30V/80V/160V/250V/800V, 출력 전력 정격: 360W ~ 1080W

• 다중 범위(V&I) 작동을 위한 일정한 전력 출력

• CV/CC 우선 순위; 특히 배터리 및 LED 산업에 적합

• 조정 가능한 슬루율

• 직렬 작동: 최대 2개 유닛(30V, 80V, 160V 모델만 해당)

• 병렬 작업: 최대 3개 유닛

• 고효율 및 고전력 밀도

• 360W/720W/1080W에 대한 1/2, 1/3, 1/6 랙 마운트 크기 설계(EIA/JIS 표준)

• 표준 인터페이스: LAN, USB, 아날로그 제어 인터페이스

• 옵션 인터페이스: GPIB-USB 어댑터, RS232-USB 케이블

• LabVIEW 드라이버

제품사양

자세한 내용은 브로셔를 참조하세요 .

PSW 시리즈 다중 범위 DC 전원 공급 장치

모델명	유형	전압	현재의	힘
PSW 30-36	나	0 ~ 30V	0 ~ 36A	360와트
PSW 30-72	2세	0 ~ 30V	0 ~ 72A	720와트
PSW 30-108	3세	0 ~ 30V	0 ~ 108A	1080와트
PSW 80-13.5	나	0 ~ 80V	0 ~ 13.5A	360와트
PSW 80-27	2세	0 ~ 80V	0 ~ 27A	720와트
PSW 80-40.5	3세	0 ~ 80V	0 ~ 40.5A	1080와트
PSW 160-7.2	나	0 ~ 160V	0 ~ 7.2A	360와트
PSW 160-14.4	2세	0 ~ 160V	0 ~ 14.4A	720와트
PSW 160-21.6	3세	0 ~ 160V	0 ~ 21.6A	1080와트
PSW 250-4.5	나	0 ~ 250V	0 ~ 4.5A	360와트
PSW 250-9	2세	0 ~ 250V	0 ~ 9A	720와트
PSW 250-13.5	3세	0 ~ 250V	0 ~ 13.5A	1080와트
PSW 800-1.44	나	0 ~ 800V	0 ~ 1.44A	360와트
PSW 800-2.88	2세	0 ~ 800V	0 ~ 2.88A	720와트
PSW 800-4.32	3세	0 ~ 800V	0 ~ 4.32A	1080와트

제품 사양
PSW 30-36	PSW 30-72	PSW 30-108	PSW 80-13.5	PSW 80-27	PSW 80-40.5	PSW 160-7.2	PSW 160-14.4	PSW 160-21.6
정격 출력
전압/전류/전력
0~30V	0~30V	0~30V	0~80V	0~80V	0~80V	0~160V	0~160V	0~160V
0~36A	0~72A	0~108A	0~13.5A	0~27A	0~40.5A	0~7.2A	0~14.4A	0~21.6A
360와트	720와트	1080와트	360와트	720와트	1080와트	360와트	720와트	1080와트
변혁
CV 모드 (부하/라인)
20mV	20mV	20mV	45mV	45mV	45mV	85mV	85mV	85mV
18mV	18mV	18mV	43mV	43mV	43mV	83mV	83mV	83mV
CC 모드 (부하/라인)
41mA	77mA	113mA	18.5mA	32mA	45.5mA	12.2mA	19.4mA	26.6mA
41mA	77mA	113mA	18.5mA	32mA	45.5mA	12.2mA	19.4mA	26.6mA
반사 & 파도 (노이즈 신호 20MHz,리플 1MHz)
이력서 모드
60mVpp/	80mVpp/	100mVpp/	60mVpp/	80mVpp/	100mVpp/	60mVpp/	80mVpp/	100mVpp/
7mVrms	11mVrms	14mVrms	7mVrms	11mVrms	14mVrms	12mVrms	15mVrms	20mVrms
CC 모드
72mArms	144mArms	216mArms	27mArms	54mArms	81mArms	15mArms	30mArms	45mArms
프로그래밍을 준비하다
전압/전류
0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+100mV	0.1%+100mV	0.1%+100mV
0.1%+30mA	0.1%+60mA	0.1%+100mA	0.1%+10mA	0.1%+30mA	0.1%+40mA	0.1%+5mA	0.1%+15mA	0.1%+20mA
측정법
전압/전류
0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+100mV	0.1%+100mV	0.1%+100mV
0.1%+30mA	0.1%+60mA	0.1%+100mA	0.1%+10mA	0.1%+30mA	0.1%+40mA	0.1%+5mA	0.1%+15mA	0.1%+20mA
반응 시간
판매 시간
50ms	50ms	50ms	50ms	50ms	50ms	100ms	100ms	100ms
하강 시간 (전부하/무부하)
50ms	50ms	50ms	50ms	50ms	50ms	100ms	100ms	100ms
500ms	500ms	500ms	500ms	500ms	500ms	1000ms	1000ms	1000ms
과도하게 회복시간(50%~100%부하변경)
1ms	1ms	1ms	1ms	1ms	1ms	2ms	2ms	2ms
프로그래밍 기능(PC 원격 제어 모드)
전압/전류
1mV/1mA	1mV/2mA	1mV/3mA	2mV/1mA	2mV/2mA	2mV/3mA	3mV/1mA	3mV/2mA	3mV/3mA
측정 모듈 기능(PC 원격 제어 모드)
전압/전류
1mV/1mA	1mV/2mA	1mV/3mA	2mV/1mA	2mV/2mA	2mV/3mA	3mV/1mA	3mV/2mA	3mV/3mA
직렬/병렬이 있습니다
축소 동작: 최대 3대 연결 가능(마스터 장치를 포함), 직렬 동작: 최대 2대 연결 가능(마스터 장치 포함)
보호 기능
OVP : 정격 출력의 10%~110%, OCP : 정격 출력 전류의 10%~110%, OHP :내부 온도 상승에 의해 활성화
패널 디스플레이(4디지트) 참여
전압/전류
0.1%±20mV	0.1%±20mV	0.1%±20mV	0.1%±20mV	0.1%±20mV	0.1%±20mV	0.1%±100mV	0.1%±100mV	0.1%±100mV
0.1%±40mA	0.1%±70mA	0.1%±100mA	0.1%±20mA	0.1%±40mA	0.1%±50mA	0.1%±5mA	0.1%±30mA	0.1%±30mA
리드백 온도에 따라
전압 : 정격전압의 100ppm/℃, 30분 예열 후; 현재 : 전류의 200ppm/℃, 30분 예열 후
일반
인터페이스
USB, LAN, 아날로그제어 I/O, GPIB(옵션)
환경 조건
동작 온도/습도 : 0℃~50℃, 20%~85% RH(무응결); 보관온도/습도 : -25℃~70℃, 90% RH 이하(무응결)
AC 입력 전원
85VAC~265VAC, 47~63Hz, 단상
크기 및 무게
PSW 30-36, PSW 80-13.5, PSW160-7.2 : 71(W) x 124(H) x 350(D) mm, 약 3kg
PSW 30-72, PSW 80-27, PSW160-14.4 : 142(W) x 124(H) x 350(D) mm, 약 5.3kg
PSW 30-108, PSW 80-27, PSW160-21.6 : 214(W) x 124(H) x 350(D) mm, 약 7.5kg

제품 사양
PSW 250-4.5	PSW 250-9	PSW 250-13.5	PSW 800-1.44	PSW 800-2.88	PSW 800-4.32
정격 출력
전압/전류/전력
0~250V	0~250V	0~250V	0~800V	0~800V	0~800V
0~4.5A	0~9A	0~13.5A	0~1.44A	0~2.88A	0~4.32A
360와트	720와트	1080와트	360와트	720와트	1080와트
변혁
CV 모드 (부하/라인)
130mV	130mV	130mV	405mV	405mV	405mV
128mV	128mV	128mV	403mV	403mV	403mV
CC 모드 (부하/라인)
9.5mA	14mA	18.5mA	6.44mA	7.88mA	9.32mA
9.5mA	14mA	18.5mA	6.44mA	7.88mA	9.32mA
반사 & 파도 (노이즈 신호 20MHz,리플 1MHz)
이력서 모드
80mVpp/15mVrms	100mVpp/15mVrms	120mVpp/15mVrms	150mVpp/30mVrms	200mVpp/30mVrms	200mVpp/30mVrms
CC 모드
10mArms	20mArms	30mArms	5mArms	10mArms	15mArms
프로그래밍을 준비하다
전압/전류
0.1%+200mV	0.1%+200mV	0.1%+200mV	0.1%+400mV	0.1%+400mV	0.1%+400mV
0.1%+5mA	0.1%+10mA	0.1%+15mA	0.1%+2mA	0.1%+4mA	0.1%+6mA
측정법
전압/전류
0.1%+200mV	0.1%+200mV	0.1%+200mV	0.1%+400mV	0.1%+400mV	0.1%+400mV
0.1%+5mA	0.1%+10mA	0.1%+15mA	0.1%+2mA	0.1%+4mA	0.1%+6mA
반응 시간
판매 시간
100ms	100ms	100ms	150ms	150ms	150ms
하강 시간 (전부하/무부하)
150ms	150ms	150ms	300ms	300ms	300ms
1200ms	1200ms	1200ms	2000ms	2000ms	2000ms
과도하게 회복시간(50%~100%부하변경)
2ms	2ms	2ms	2ms	2ms	2ms
프로그래밍 기능(PC 원격 제어 모드)
전압/전류
5mV/1mA	5mV/1mA	5mV/1mA	14mV/1mA	14mV/1mA	14mV1mA
측정 모듈 기능(PC 원격 제어 모드)
전압/전류
5mV/1mA	5mV/1mA	5mV/1mA	14mV/1mA	14mV/1mA	14mV1mA
직렬/병렬이 있습니다
축소 동작: 최대 3대 연결 가능(마스터 장치 포함), 직렬 동작: 지원 안 함
보호 기능
OVP : 정격 출력의 10%~110%, OCP : 정격 출력 전류의 10%~110%, OHP :내부 온도 상승에 의해 활성화
패널 디스플레이(4디지트) 참여
전압/전류
0.1%±200mV	0.1%±200mV	0.1%±200mV	0.1%±400mV	0.1%±400mV	0.1%±400mV
0.1%±5mA	0.1%±10mA	0.1%±20mA	0.1%±2mA	0.1%±4mA	0.1%±6mA
리드백 온도에 따라
전압 : 정격전압의 100ppm/℃, 30분 예열 후; 현재 : 전류의 200ppm/℃, 30분 예열 후
일반
인터페이스
USB, LAN, 아날로그제어 I/O, GPIB(옵션)
환경 조건
동작 온도/습도 : 0℃~50℃, 20%~85% RH(무응결); 보관온도/습도 : -25℃~70℃, 90% RH 이하(무응결)
AC 입력 전원
85VAC~265VAC, 47~63Hz, 단상
크기 및 무게
PSW 250-4.5, PSW 800-1.44 :71(W) x 124(H) x 350(D) mm, 약 3kg
PSW 250-9, PSW 800-2.88 : 142(W) x 124(H) x 350(D) mm, 약 5.3kg
PSW 250-13.5, PSW 800-4.32 :214(W) x 124(H) x 350(D) mm, 약 7.5kg
