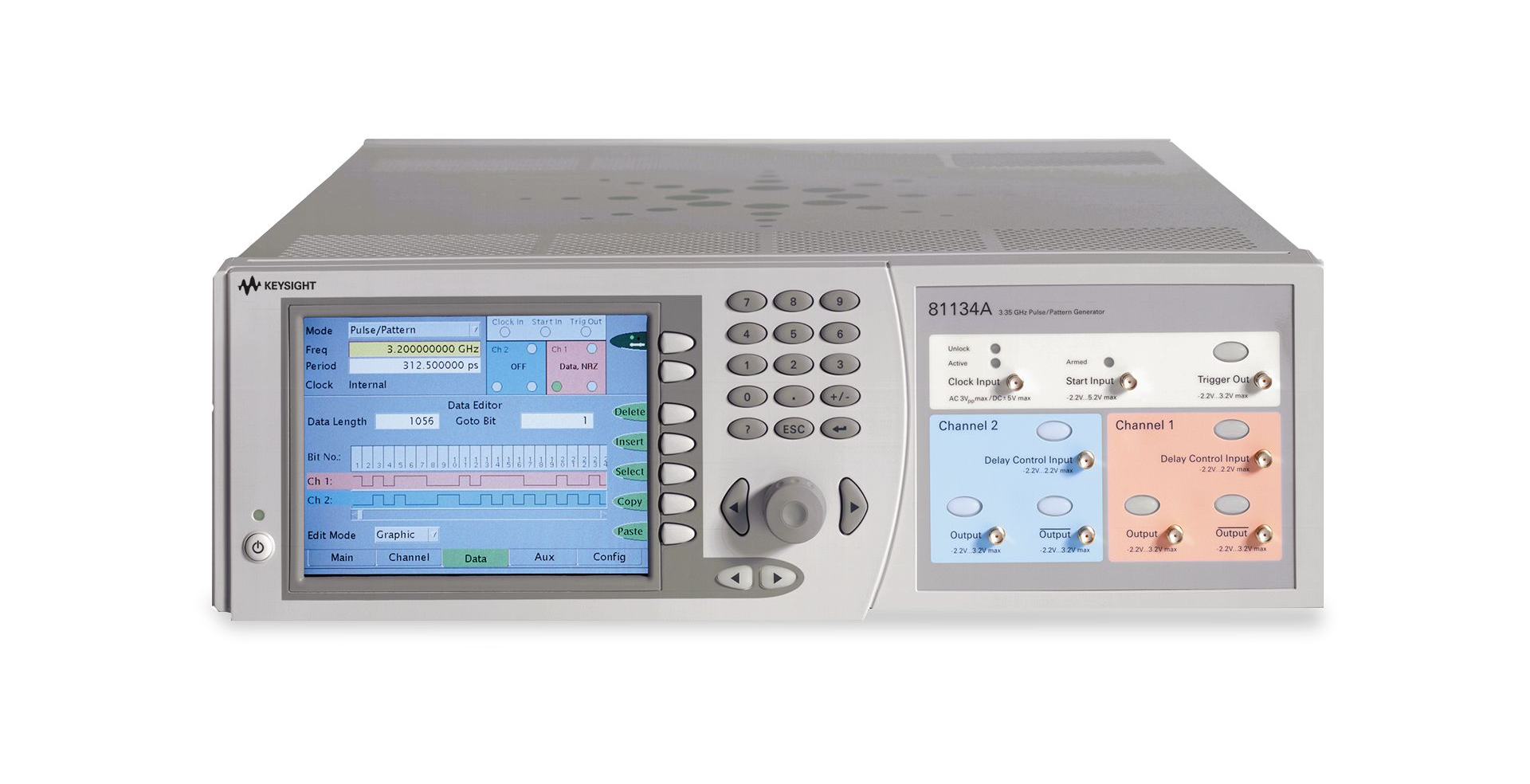

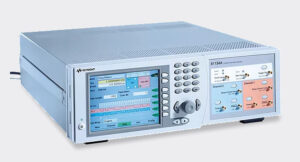

81134A 펄스 패턴 생성기, 듀얼 채널

81134A 펄스 패턴 생성기, 듀얼 채널

  • 채널 : 2ch
  • 진폭 : 50mV to 2V
  • 데이터 기능 : 12MBit / ch; PRBS
  • 주파수 범위 : 15MHz to 3.35GHz
  • 신호 타입 : Pulse Pattern Data PRBS
카타로그
매뉴얼
견적요청

채널

2ch

진폭

50mV to 2V

데이터 기능

12MBit/ch; PRBS

주파수 범위

15MHz to 3.35GHz

신호 타입

Pulse Pattern Data PRBS

주요특징

압도적인 전환 시간 성능

새로운 키사이트 81134A는 여러 출력 채널 또는 다중 레벨 시그널링을 필요로 하는 고속 어플리케이션 관련 표준을 확립합니다.

타이밍과 성능 관련 요구 사항이 중요할 때 81134A의 빠른 상승 시간과 낮은 고유 지터를 활용하면 수신기 또는 백플레인과 같은 디바이스를 정밀하고 심층적으로 특성화할 수 있습니다.

  • 주파수 범위: 15 MHz – 3.35 GHz
  • 2개의 출력 채널
  • 낮은 지터
  • 빠른 상승 시간(20%-80%) < 60 ps
  • 지연 변조(지터 에뮬레이션)
  • 50 mV ~ 2 V의 프리/디엠퍼시스 출력 레벨 및 PCI Express 및 직렬 ATA 관련 스퀠치 레벨로 VDS 어플리케이션을 처리
  • 클럭 및 데이터 신호 왜곡
  • 그래픽 사용자 인터페이스로 모든 관련 매개변수 빠르게 확인 가능
  • 빠른 전환 시간
  • 하드웨어 기반 PRBS와 메모리 기반 패턴 생성
제품사양
Specifications
Channel output timing
Model 81133A 81134A
Number of channels 1ch 2ch
Transition times (10 % to 90 %) < 90 ps
Transition times (20 % to 80 %) < 60 ps
Delay variation –5 ns to 230 ns
Delay resolution 1 ps
Delay accuracy ± 20 ps
Phase –6,000 to +279,000°
Phase resolution 0.01°, or 1 ps
Skew between differential outputs < 20 ps nominal
Maximum skew range ± 10 ns,
Width range 100 ps to (period – 100 ps)
Width resolution 1 ps
Width accuracy ± 40 ps
Duty cycle range 0.15 – 99.85%
Duty cycle resolution 0.002%, or 1 ps
Divide by 1, 2, 4, 8, 16, 32, 64, 128
Internal clock generation
Period range 298.5 ps – 66.6 ns
Period resolution 6 digits, 0.001 ps best case
Frequency range 15 MHz – 3.35 GHz
Frequency resolution 1 Hz
Accuracy 50 ppm
Jitter
Random jitter (clock mode) < 4 ps RMS typical 1,2
Total jitter (data mode) < 40 ps pp1,3
(30 ps typical for frequencies <= 3 GHz)
Transition Times
Mode Description Typical transition times
Fast Provides faster rise and fall
times 60 to 75 ps
Normal Standard setting with guaranteed
specifications		 70 to 80 ps
Smooth Provides slower rise and fall
times and smoother edges		 80 to 120 ps
Human Interface
Channel output levels
Amplitude 50 mV to 2.00 V
Level window –2.00 to +3.00 V
Level resolution 10 mV
Level accuracy 2% of setting ±20 mV
Amplitude accuracy 2% ± 20 mV
Settling time 1 ns
Overshoot, ringing < 10 % ± 10 mV differential outputs
Impedance 50 Ohm nominal
Variable crossover 30 to 70% typical
Maximum external
termination voltage		 –2.00 to +3.00 V
Short circuit current –80 mA <= Isc <= 120 mA nominal
Limit High and low levels into 50 Ohm can be limited.
Normal/complement Selectable
Disable Yes (relay)

액세서리
Options
Keysight 8113xA-UK6 Commercial Calibration Certificate with Test Data
Keysight 8113xA-1CP Rackmount and Handle Kit
Keysight 1494-0059 Rack Slide Kit
Keysight N4871A Cable Kit: SMA matched pair, tt=50 ps (Recommended
for high performance and differential applications)
Accessories
Keysight 15435A Transition Time Converter 150 ps
Keysight 15432B Transition Time Converter 250 ps
Keysight 15433B Transition Time Converter 500 ps
Keysight 15434B Transition Time Converter 1000 ps
Keysight 15438A Transition Time Converter 2000 ps
Complimentary products
DSO 91xxxA/DCA-X 1/20 GHz
DSO 90604A/90804A 6/8 GHz
DSO 90404A 4 GHz
