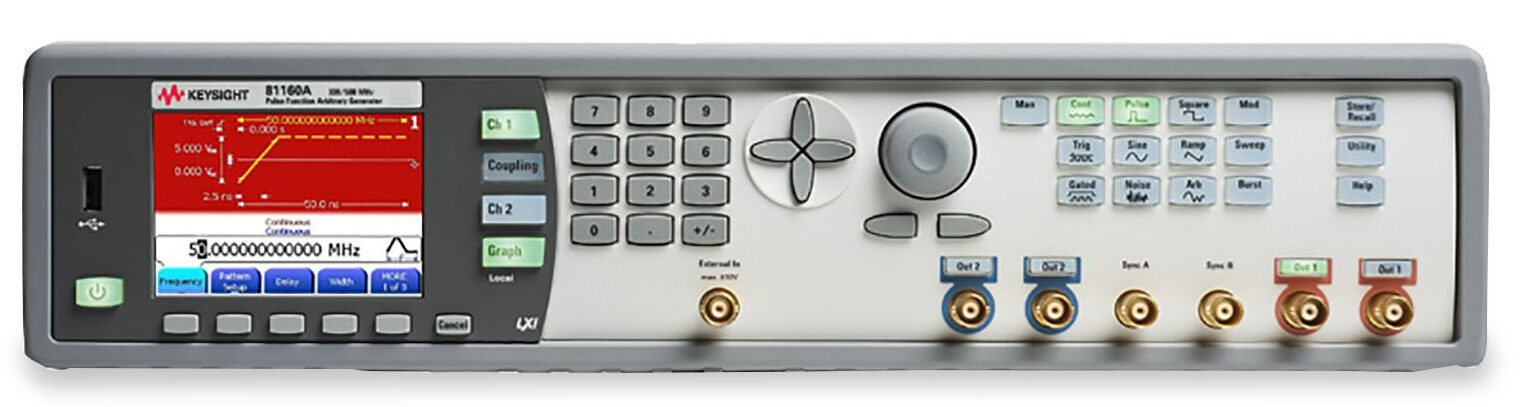

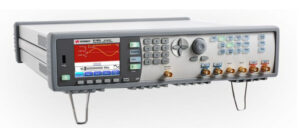

81160A 펄스 함수 임의 노이즈 발생기

81160A 펄스 함수 임의 노이즈 발생기

  • 채널 : 2ch
  • 진폭 : 50mV to 5Vpp
  • 데이터 기능 : Yes
  • 주파수 범위 : 500MHz
  • 신호 타입 : N/A
카타로그
매뉴얼
견적요청

채널

2ch

진폭

50mV to 5Vpp

데이터 기능

Yes

주파수 범위

500MHz

신호 타입

N/A

주요특징

다목적의 정확한 테스트를 위한 통합 장치 / 최상의 신호 생성이 가능

  • 펄스 생성기: 정확한 신호와 탁월한 타이밍 안정성을 통해 재현 가능한 테스트 보장
  • 노이즈 생성기: 랜덤 노이즈와 반복 가능한 노이즈라는 양 극단을 매우 긴 반복 속도로 결합하여 간편하게 문제 식별
  • 함수 임의 생성기: 디바이스 요구 사항에 맞춰 신호를 조정할 수 있는 다목적 파형 및 변조 기능 제공
  • 임의 비트 형태 패턴 생성기 : (옵션) 최대 120 Mbit/s의 이상적인 패턴과 왜곡된 패턴 생성
  • 쿼드 범용성, 최적의 신호 충실도
  • 신호 소스가 아닌 디바이스에 대한 정확한 신호 테스트
  • 현재와 미래의 스트레스 테스트 과제를 충족하는 다재다능한 파형 및 노이즈 생성
  • 모든 것을 하나의 장비에 통합해 배선, 공간, 테스트 시간을 최소화할 수 있는 플러그 앤 플레이 솔루션
제품사양
Waveform Types Standard waveforms: pulse, sine, square, ramp, noise, arbitrary
Predefined arbitrary waveforms: exponential rise, exponential fall, sin(x)/x, cardiac and DC
Pulse, sine, ramp, noise and arbitrary measured with 50 Ω source impedance into 50 Ω load impedance.
Model 81150A 81160A
Frequency range Pulse: 1 μHz ~ 120 MHz Pulse: 1 μHz ~ 330 MHz
Sine: 1 μHz ~ 240 MHz Sine: 1 μHz ~ 500 MHz
Square : 1 μHz to 120 MHz Square : 1 μHz to 330 MHz
Ramp : 1 μHz to 5 MHz Ramp : 1 μHz to 20 MHz
Noise : 120 MHz typ. Noise : 160 MHz typ.
Arbitrary Sampling 14-bit, 2 GSa/s 14-bit, 2.5 GSa/s
512 KPts 256 KPts (1ch) / 128 KPts (2ch)
Max. frequency
High bandwidth amplifier 120 MHz pulse/240 MHz sine 330 MHz pulse/500 MHz sine
High voltage amplifier 50 MHz
Out 1/Out 2
Output type Single-ended or differential Single-ended or differential
Amplitude (50 Ω into 50 Ω) High bandwidth amplifier.
1 μHz to 120 MHz 50 mVPP to 5VPP typ.
120 MHz to 240 MHz 50 mVPP to 3VPP typ.
1 μHz to 330 MHz 50 mVPP to 5VPP typ.
330 MHz to 500 MHz 50 mVPP to 3 VPP typ.
High voltage amplifier
1 μHz to 50 MHz 100 mVPP to 10 VPP typ.
DC amplitude accuracy ± (1.5% of setting + 5 mV) ± (1.5% of setting + 5 mV)
Voltage window (50 Ω into 50 Ω)
High bandwidth amplifier –5 V to +5 V typ. –5 V to +5 V typ.
High voltage amplifier –10 V to +10 V typ.
Voltage window (50 Ω into open, 5 Ω into 50 Ω)
High bandwidth amplifier –10 V to +10 V1 (-9 V to +9 V) typ. –10 V to +10 V typ.
High voltage amplifier –20 V to +20 V typ.
DC offset accuracy
± 5 V voltage window ± (25 mV + 1%) ± (25 mV + 1%)
± 10 V voltage window ± (50 mV + 1%) ± (50 mV + 1%)
± 20 V voltage window ± (75 mV + 1%)
Resolution 1 mV, 4 digits 1 mV, 4 digits
Output impedance Selectable 50 Ω / 5 Ω typ. 50 Ω nom.
Variable load impedance 0.3 Ω to 1 MΩ 0.1 Ω to 1 MΩ
Protection Short-circuit protected, overload disables main output Short-circuit protected, overload disables main output
Connector BNC, front panel BNC, front panel
액세서리
Accessories
81160A-001 1 Channel 330MHz Pulse Function Arbitrary Generator
81160A-002 2 Channel 330MHz Pulse Function Arbitrary Generator
81160A-330 License for 330 Mbit/s Pattern Generation
81160A-660 License for 660 Mbit/s Pattern Generation
81160A-SCD Standard Calibration Document
81160A-Z54 Z540.3 Calibration Documents
81160A-1A7 Calibration + Uncertainties + Guardbanding (Not Accredited)
81110A-1CP Rackmount and handle kit
N6171A MATLAB Software
81160A-DOC Printed Documentation of 81160A
81160A-DOC Printed Documentation of 81160A
81160A-0B0 Download the product manual from the Keysight website
