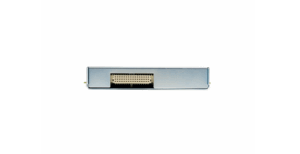

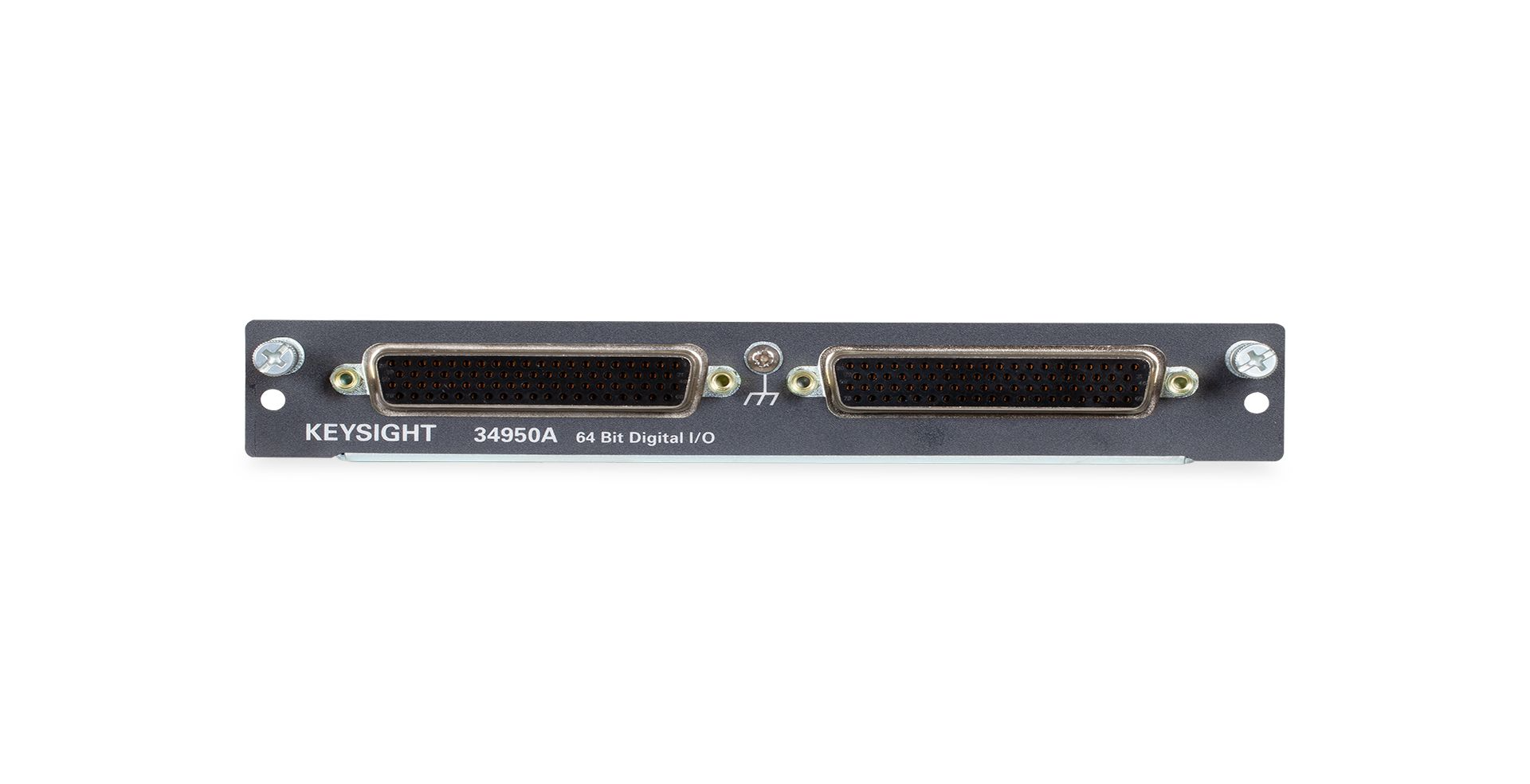

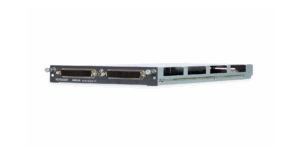

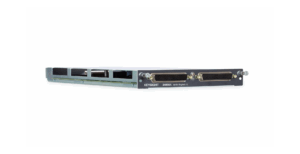

34950A 64비트 디지털 I/O와 메모리 및 카운터

34950A 64비트 디지털 I/O와 메모리 및 카운터

  • 0 V ~ 5 V의 가변 임계치
  • 최대 24 mA의 전류 소스/싱크
  • 패턴 메모리
  • 10 MHz 카운터/토털라이저 채널 2개
  • 20 MHz divide-by-n 클럭
견적요청
주요특징
  • 극성 프로그래밍이 가능한 64개의 양방향 디지털 I/O 비트
  • 0 V ~ 5 V의 가변 임계치
  • 핸드셰이킹 프로토콜
  • 최대 24 mA의 전류 소스/싱크
  • 패턴 메모리
  • 10 MHz 카운터/토털라이저 채널 2개
  • 20 MHz divide-by-n 클럭

34980A 다기능 스위치/측정 장치용 키사이트 34950A 모듈에는 8개의 8비트 채널로 구성된 64개의 양방향 라인이 있습니다. 각 8비트 채널은 프로그래밍 가능한 극성과 임계값을 갖습니다(최대 5V). 메모리는 최대 10 MHz의 디지털 패턴을 시뮬레이션하고 캡처하는 데 유용합니다. 다양한 분야에 맞게 구성할 수 있는 핸드셰이킹 프로토콜을 제공합니다.

또한 이벤트, 주파수, 기간, 듀티 사이클, 토털라이즈, 펄스 폭을 카운트하는 데 2개의 카운터/토털라이저 채널을 사용할 수 있습니다.

표준 78핀 Dsub 커넥터가 있어 표준 케이블, 터미널 블록 또는 대량 상호연결 솔루션에 사용할 수 있습니다.

제품사양
Digital input/output characteristics
Number of channels Eight 8 bits. Input or output, non-isolated
Vin 0 V – 5 V
Vout 1.65 V – 5 V
Iout (max)24 mA
Frequency (max) 10 MHz
Iload (max) 400 mA
trise + tfall (typ) 6 ns
Handshake lines
Vin 0 V – 5 V
Vout 1.65 V – 5 V
Iout (max) 24 mA
Frequency (max) 10 MHz
Counter function characteristics
Max frequency 10 MHz (max) 50% duty cycle
Vin 0 V – 5 V
Min rise/fall time 5 µsec
Totalizer function characteristics
Maximum count 2^32–1 (4,294,967,296)
Maximum input frequency 10 MHz (max), rising or falling edge, programmable
Vin 0 V – 5 V
Gate input 0 V – 5 V
Maximum input frequency 5 µsec
System clock generator characteristics
Frequency 20 MHz – 10 Hz, configurable divide by-n 24-bits, programmable on/off
Vout 1.65 V – 5 V
Iout (max) 24 mA
Accuracy 100 ppm
