PowerLOG® 시리즈 광대역 혼 지향성 안테나

PowerLOG® 시리즈 광대역 혼 지향성 안테나

  • 주파수 범위: 700 MHz – 40 GHz
  • 디자인: Horn
  • 액티브: No
  • 게인 (최대): 17 dBi
  • 커넥터: K 2.92mm (f)
카타로그
견적요청

주파수 범위

700 MHz – 40 GHz

디자인

Horn

액티브

No

게인(최대)

17 dB

커넥터

K 2.92mm (f)

주요특징

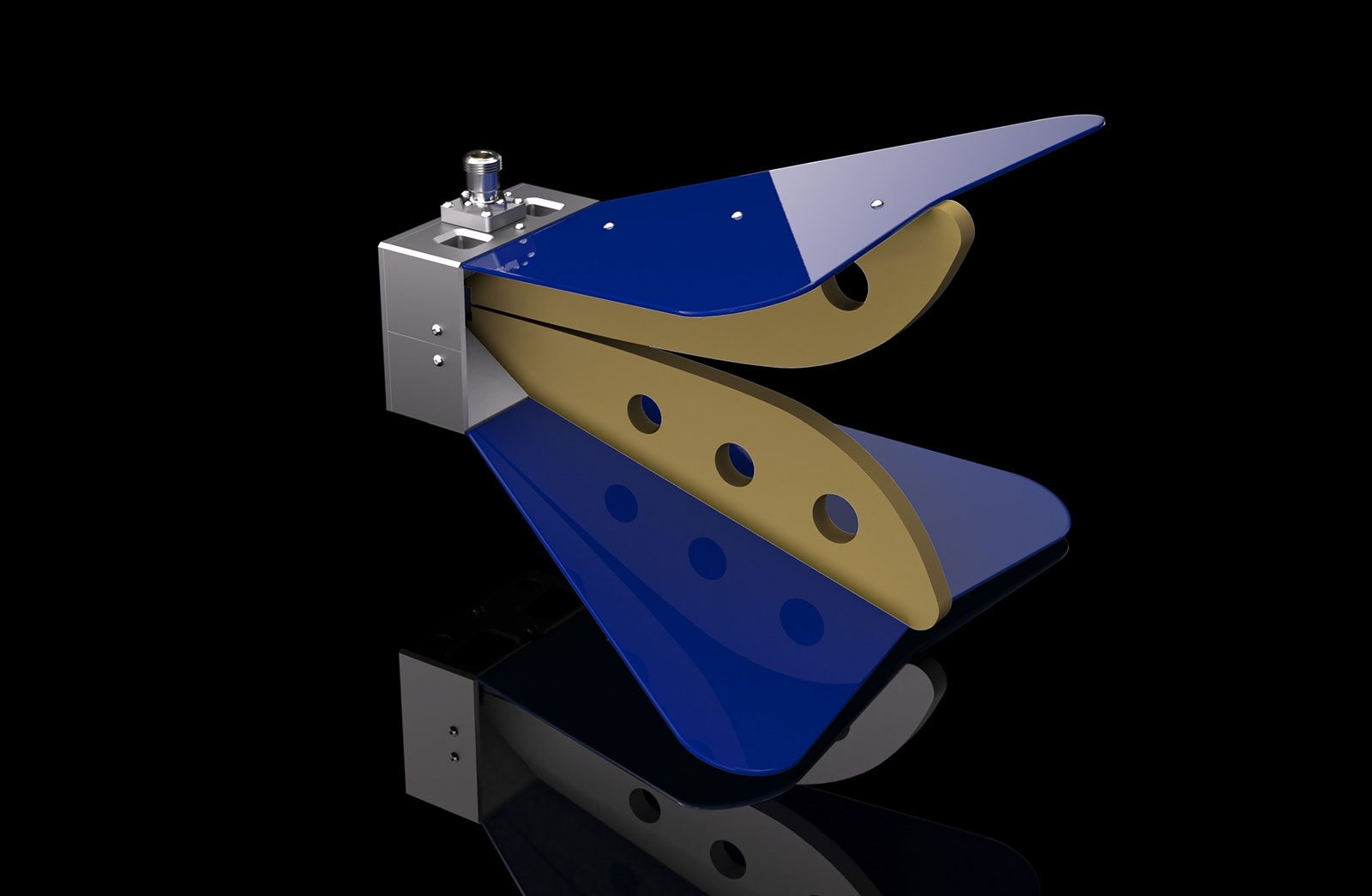

PowerLOG® 시리즈 광대역 혼 지향성 안테나

PowerLOG® 시리즈는 송신 및 수신 목적 모두에 적합합니다. 최대 500W(피크)에 달하는 매우 높은 최대 송신 전력 덕분에, PowerLOG® 시리즈는 특히 EMC 또는 간섭 방사 측정에 적합합니다. 각 Aaronia PowerLOG® 안테나 배송 시에는 수많은 캘리브레이션 포인트를 포함한 완벽한 고해상도 캘리브레이션 데이터가 포함됩니다 (성적서 및 Excel 파일 다운로드 링크 포함). 이를 통해 어떤 스펙트럼 분석기로든 매우 정확한 EMC 측정을 할 수 있습니다.



주요 특징 (Features)

  • 컴팩트한 디자인
  • 뛰어난 이득(gain) 성능
  • 포괄적인 캘리브레이션(교정) 데이터 포함
  • 실험실 및 현장 측정용
제품사양

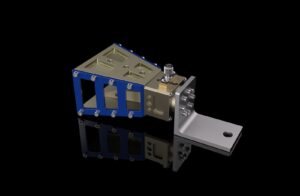

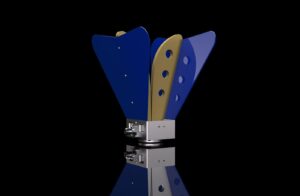

PowerLOG® 시리즈 광대역 혼 지향성 안테나

Specifications

PowerLOG 10800 PowerLOG 70180 PowerLOG 40400 PowerLOG 50700
Design Double Ridge Horn
Frequency Range 1GHz – 8GHz 700MHz – 18GHz 4GHz – 40GHz (cal.from 18GHz) 5GHz – 70GHz
Max. Input Power 400W (peak), 200W (CW) 500W (peak), 300W (CW) 300W (peak), 150W (CW)
Gain (typ.)  4 to 13dBi 2 to 17dBi  12 to 17dBi  25dBi
Nominal impedance 50 Ohm
VSWR (typ) < 2,5:1 < 3:1 < 2:1 (18 to 40GHz)
RF-Connector N (female) N (female) K (2.92mm), female V (1.85mm), female
Operating Temperature -40°C to +85°C -40°C to +85°C -10°C to +60°C -10°C to +60°C
Dimensions (L/W/D) 235 x 252 x 175 mm 235 x 252 x 175 mm 74 x 55 x 38 mm 32 x 34 x 50 mm
Weight 1400g 1400g 150g 50g
Warranty 2 Years
