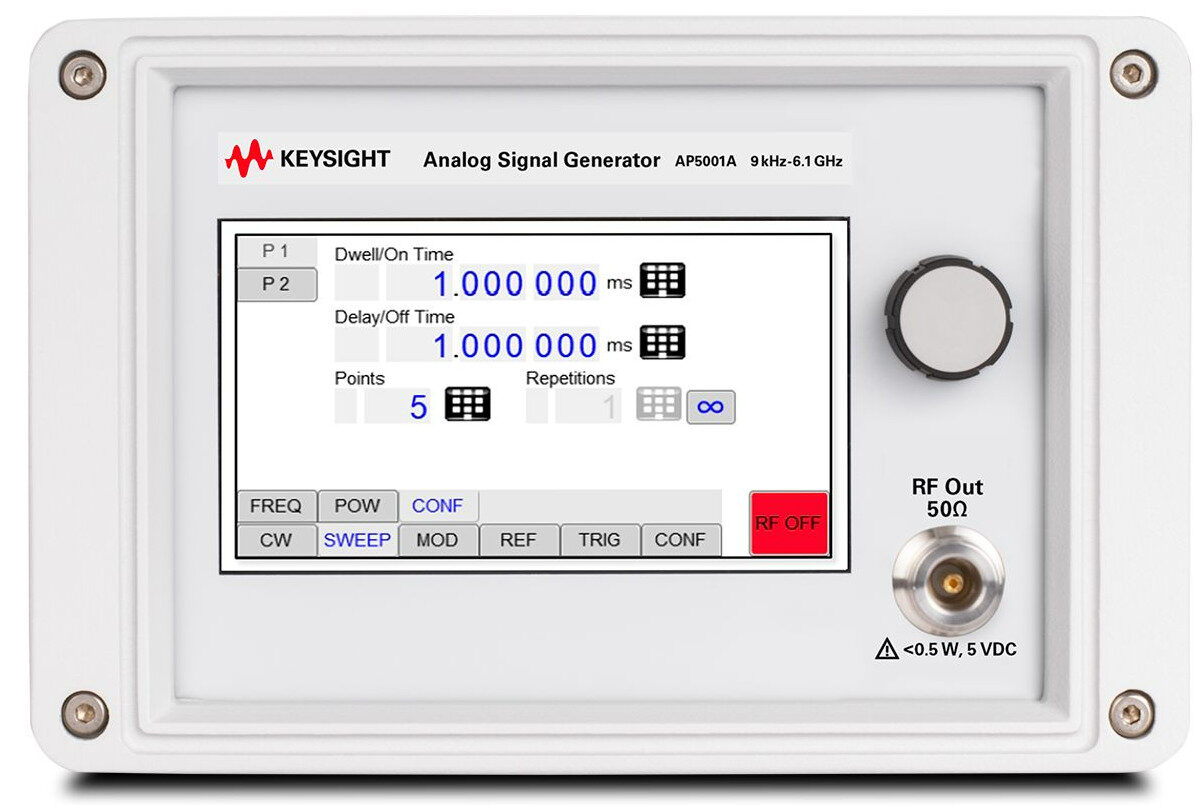

AP5001A RF 아날로그 신호 생성기, 9 kHz to 6.1 GHz

AP5001A RF 아날로그 신호 생성기, 9 kHz to 6.1 GHz

  • 주파수 범위 : 6.1GHz
  • 출력 전력 : +17dBm
  • 주파수 전환 속도 : 20us
  • 1GHz에서의 고조파 : -40dBc
  • 위상 잡음 : -130dBc/Hz
카타로그
매뉴얼
견적요청

주파수 범위

6.1GHz

출력 전력

+17dBm

주파수 전환 속도

20us

1GHz에서의 고조파

-40dBc

위상 잡음

-130dBc/Hz

주요특징

하이라이트



RF 장치 특성화 및 스트레스 테스트

실험실에서든 이동 중이든, Keysight AP5001A 아날로그 신호 발생기와 함께 고품질 신호 소스를 사용하세요.

이 제품은 작고 가벼운 크기로 품질, 기능 또는 성능 저하 없이 공간을 절약할 수 있습니다.



  • -120 dBm에서 +17 dBm까지 정확하게 평준화된 출력 전력으로 다양한 무선 주파수(RF) 애플리케이션을 처리합니다.
  • mHz 분해능의 OCXO 안정화 신호(위상 잡음 -130 dBc/Hz, 1 GHz, 20 kHz 오프셋)로 측정 정확도를 보장합니다.
  • 빠른 전환 속도(최소 20µs)로 테스트를 가속화하고 처리량을 높입니다.
  • AM, FM, PM, 펄스 변조, 펄스 열, 주파수 짹짹을 포함한 광범위한 변조 기능을 활용합니다.
  • LCD 터치스크린과 원격 데스크톱 소프트웨어를 포함한 최적화된 사용자 인터페이스로 원활하게 작동하세요.
  • 업그레이드 가능한 라이선스 옵션으로 미래에 대비하세요.
제품사양
AP5001A AP5002A
종류 RF Analog Microwave Analog
주파수 범위 9 kHz ~ 6.1 GHz 9 kHz ~ 26 GHz
최대 출력 전력 +17 dBm (typ.) +23 dBm (opt.)
파워 레벨 분해능 0.01 dB 0.01 dB
옵션 기반 감쇠기 지원 O (1E1) O (1E1, 1EA)
위상 노이즈 성능 (1GHz, 20kHz) -130 dBc/Hz (typ.) -118 dBc/Hz (typ.)
스위칭 속도 (CW 모드) <200 μs <200 μs (option UNQ: 30 μs)
모듈레이션 AM, FM, PM, 펄스 AM, FM, PM, 펄스
위상 동기 기능 (옵션) 제한적 제한적
출력 커넥터 N-type SMA
내부 기준 주파수 10 MHz 10/100 MHz
외부 기준 주파수 입력 8 ~ 200 MHz 1 ~ 250 MHz
멀티채널 지원 X X
I/Q 벡터 변조 지원 X X
액세서리
모델/옵션 설명 추가 정보
AP5001A RF 아날로그 신호 발생기
AP5001A-502 주파수 범위: 9 kHz ~ 2 GHz
AP5001A-504 주파수 범위: 9 kHz ~ 4 GHz
AP5001A-506 주파수 범위: 9 kHz ~ 6.1 GHz
AP5001A-1E1 스텝 감쇠기 (Step attenuator)
AP5001A-GPB GPIB 인터페이스
AP5001A-S1E 1U 랙 마운트 모듈
AP5001A-UK6 테스트 데이터 포함 상업용 교정 인증서
Y9611A 랙 마운트 키트, 3HU
Y9612A 휴대용 가방
Y9614A 12~25V → 6V DC 변환 외장 파워 어댑터 케이블
AP5001AU-F01 주파수 업그레이드 (2 GHz → 4 GHz) 라이선스 키 필요
AP5001AU-F02 주파수 업그레이드 (2 GHz → 6.1 GHz) 라이선스 키 필요
AP5001AU-F03 주파수 업그레이드 (4 GHz → 6.1 GHz) 라이선스 키 필요
AP5001AU-1E1 스텝 감쇄기 추가 옵션 라이선스 키 필요
