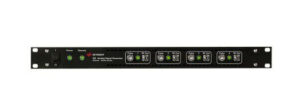

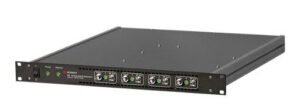

AP5012A RF 아날로그 신호 생성기, 300 kHz to 40 GHz

주파수 범위

40GHz

출력 전력

+24dBm

주파수 전환 속도

25us

1GHz에서의 고조파

-40dBc

위상 잡음

-130dBc/Hz

주요특징

하이라이트

키사이트 AP5012A G2 아날로그 신호 발생기는 초고속 스위칭과 매우 낮은 위상 노이즈로 여러 신호 소스를 활용할 수 있도록 지원합니다.

정밀하고 강력한 테스트를 위해 채널 주파수, 위상 및 진폭을 독립적으로 프로그래밍할 수 있습니다.

모든 유닛은 진폭, 주파수, 위상 및 펄스 변조 기능을 선택적으로 포함할 수 있습니다.

테스트 용이성을 위해 위상 일관성 스위칭 및 위상 메모리 기능을 활용합니다.
우수한 위상 잡음, 우수한 스퓨리어스 및 고조파 제거, 옵션 UNZ를 사용한 25μs의 최첨단 스위칭 속도로 정확한 테스트를 수행합니다.
고안정성 OCXO 레퍼런스로 주파수 정확도와 안정성을 확보하세요
고객이 제공한 API(애플리케이션 프로그래밍 인터페이스)와 Matlab, Labview, C++ 및 기타 도구에 대한 프로그래밍 예제를 사용하여 쉽게 테스트를 설정하세요.
양자 컴퓨팅(QuBit 조작 및 제어), 레이더 신호 생성, 위성 부하 테스트 분야에서 입증된 AP5012A G2의 실적을 확신하세요.

제품사양

	AP5011A	AP5012A
종류	G2 Analog Signal Generator	G2 Analog Signal Generator (멀티채널)
채널 수	단일 채널	1 ~ 4채널 구성 가능
주파수 범위	100 kHz ~ 12.75 / 20 / 26 / 40 GHz	300 kHz ~ 6 / 12 / 20 / 33 / 40 GHz
주파수 해상도	0.001 Hz	< 0.001 Hz
출력 전력 (최대)	최대 +25 dBm	최대 +24 dBm (옵션에 따라 다름)
출력 전력 분해능	0.01 dB	0.01 dB
스위칭 속도 (CW)	1.5 ms (SCPI 기준), 30 μs (옵션 UNQ)	1.5 ms (SCPI), 25 μs (옵션 UNZ)
감쇠기 옵션	1E1 (기계식), 1E2 (전자식)	1E2 / 2E2 / 3E2 (전자식)
변조 기능 (옵션 UNT)	AM / FM / PM	AM / FM / PM
펄스 변조 (옵션 PME/PMR)	O (펄스 폭 최소 15 ns)	O (펄스 폭 최소 25 ns, 패턴 지원)
Chirp 변조	O (옵션 WC1)	X
멀티채널 간 위상 동기화	X	O (옵션 PHS, 채널 간 ±15ps)
위상 조절 기능	옵션 없음	0~360도, 0.1도 분해능
기준 주파수 옵션	LN1 / LN2 / 1ER	LN1 / LN2 / 1ER / 3GHz CLK IN/OUT
외부 기준 입력	1~250 MHz / 10 MHz / 100 MHz	1~250 MHz / 3GHz / 1000 MHz 지원
출력 포트	SMA or K 커넥터 (주파수 옵션에 따라)	SMA 또는 K (옵션에 따라 다름)
GPIB 인터페이스	옵션 GPB	옵션 GPB
GUI 제어	터치스크린 및 PC GUI	PC 기반 GUI (19인치 랙 마운트형)
기본 장비 형태	단일 유닛 (소형)	19인치 1U 랙 마운트형
고차폐 섀시 (옵션)	X	옵션 H1E (고채널 간 차폐 및 랙 마운트 포함)
