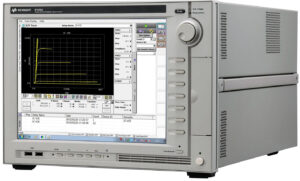

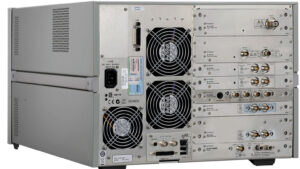

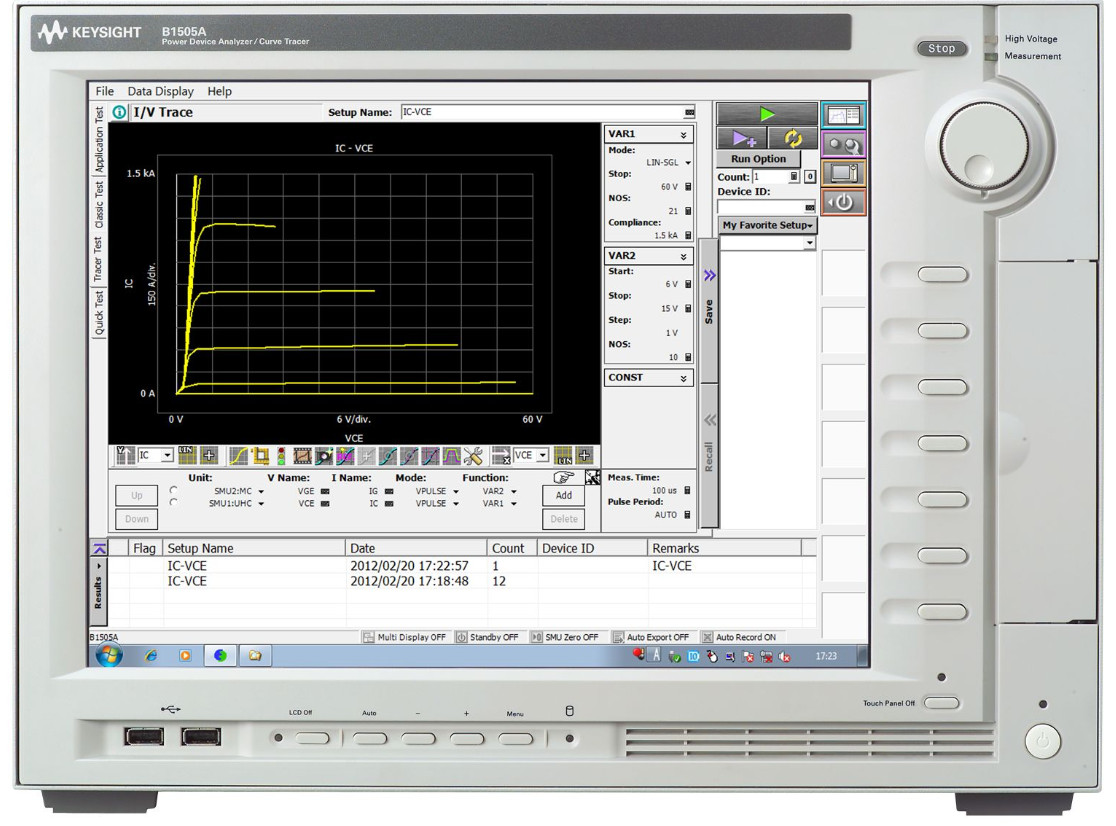

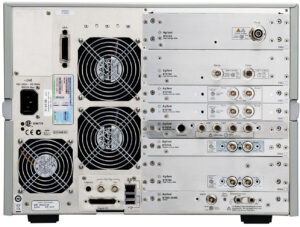

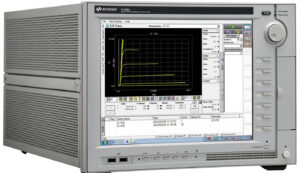

B1505A 전력 디바이스 분석기/커브 트레이서

B1505A 전력 디바이스 분석기/커브 트레이서

  • 최대 출력 범위 : 1500A / 10kV
  • 최대 SMU 채널 : 10ch
  • 커넥터 유형 : Active guard triaxial
  • 최소 측정 해상도 : 0.1fA / 0.5uV
  • 연결 방식 : GPIB, USB, LAN, VGA
카타로그
매뉴얼
견적요청

최대 출력 범위

1500A / 10kV

최대 SMU 채널

10ch

커넥터 유형

Active guard triaxial

최소 측정 해상도

0.1fA / 0.5uV

연결 방식

GPIB, USB, LAN, VGA

주요특징

다양한 작동 조건에서의 정밀 측정

  • 최대 1500 A & 10 kV의 전력 디바이스 특성화를 위한 올인원 솔루션
  • 고전압 바이어스 중전류 측정(예: 1200 V에서 500 mA)
  • μΩ 온저항 측정 기능
  • 고전압 바이어스에서 피코 암페어 미만 전류의 정확한 측정
  • -50 ℃ ∼ +250 ℃ 범위의 완전 자동 열 테스트

다양한 디바이스 평가 기능

  • 최대 3000 V DC 바이어스에서 완전 자동 커패시턴스(Ciss, Coss, Crss 등) 측정
  • 최저 10 μs의 고전력 펄스 측정
  • 패키지 디바이스 및 온웨이퍼 IGBT/FET 게이트 전하 측정 모두 지원
  • GaN 전류 축소 효과의 특성을 분석하기 위한 고전압/고전류 고속 스위치 옵션
  • 최대 5개 고전압(3 kV) 소스/측정 채널로 유연성 극대화
  • 인터로크 장착 테스트 픽스처를 통한 안전 온도 종속적 테스트

측정 효율성 향상

  • 케이블 수정 없이 고전압 측정과 고전류 측정 전환 가능
  • 패키지 디바이스 및 온웨이퍼 디바이스 모두 트랜지스터 접합 커패시턴스(Ciss, Coss, Crss, Cgs, Cgd, Cds 등)에 맞는 자동 테스트 회로 형성
  • 안전한 패키지 전력 디바이스 테스트를 위한 인터로크를 통한 표준 테스트 픽스처
  • 200 A 초과, 최대 10 kV에 대한 온웨이퍼 고전력 보안 테스트 지원
  • 오실로스코프 뷰를 통해 적용된 전압 및 전류 파형을 검증할 수 있습니다.
  • MS Windows 기반 EasyEXPERT 소프트웨어로 데이터를 쉽게 관리 및 분석할 수 있습니다.

업그레이드 및 확장 가능한 하드웨어 아키텍처

  • 다양한 측정 모듈 선택 가능
  • 최대 6개 핀의 고전력 디바이스 지원
제품사양



모듈 필수 슬롯 최대 구성 주 사양
B1510A (HPSMU) 2 4 • 200V / 1A

• 10fA 분해능
B1511B (MPSMU) 1 10  • 100V / 0.1A• 10fA 분해능
B1512A (HCSMU) 2 2 • 40V, 1A (20V, 20A Pulsed)
B1513C (HVSMU) 2 5 • 3000V, 4mA (1500V, 8mA Pulsed)
B1514A (MCSMU) 1 6 • 30V, 0.1A (30V, 1A Pulsed)
B1520A (MFCMU) 1 1 • 1kHz to 5MHz

• ±25V internal DC Bias

• 0 to ±3000V with HV DC Bias TEE
N1266A (HVMCU) /  고전압 중 전류

B1513B + B1514A + B1512A*2EA

 4-6 1 • ±2200 V/ 1.1 A (Pulsed)

• ±1500 V / 2.5 A (Pusled)
N1265A (UHCU) / 초 고전류

B1514A + B1512A*2EA

 2-4 1 • 60V, ±1500A, 22.5kW

• 60V, ±500A, 7.5kW
N1268A (UHVU) / 초 고전압

B1514A*2EA or B1512A+B1514A

 2-3 1 • 10kV, 10mA (10kV, 20mA Pulsed



Product Number Description
B1505AP Power Device Analyzer / Curve Tracer (B1505A with modules / fixture)
Option V I C-V Note
H20 3kV 20A 3kV / 20A / Fixture Pack
H21 3kV 20A Yes 3kV / 20A / C-V / Fixture Pack
H50 3kV 500A 3kV / 500A / Fixture Pack
H51 3kV 500A Yes 3kV / 500A / C-V / Fixture Pack
H70 3kV 1500A 3kV / 1500A / Fixture Pack
H71 3kV 1500A Yes 3kV / 1500A / C-V / Fixture Pack
U50 10kV 500A 10kV / 500A / Fixture Pack
U70 10kV 1500A 10kV / 1500A / Fixture Pack
액세서리
모델 사양
N1258A module selector
N1259A test fixture
N1259A-010 inline package socket module (3 pin)
N1259A-011 universal socket module
N1259A-013 Curve Tracer test adapter socket module
N1259A-014 Gate Charge Socket Adapter
N1259A-020 high voltage bias-tee
N1259A-021 1 MΩ resistor box
N1259A-022  100 kΩ resistor box
N1259A-030 1 kΩ resistor box for gate
N1259A-035 Universal resistor box
N1259A-300 module selector for test fixture
N1260A high voltage bias-tee
N1261A protection adapter
N1261A-001 protection adapter for HPSMU (triaxial output)
N1261A-002 protection adapter for GNDU (BNC output)
N1261A-003 protection adapter for HPSMU (HV triaxial output)
N1261A-004 protection adapter for GNDU (SHV output)
N1254A-524 Ultra High Current Prober System Cable
N1265A-010 Ultra High Current 3-pin Inline Package Socket Module
N1265A-011 Universal Socket Module
N1265A-013 Curve Tracer Test Adapter Socket Module
N1265A-014 Gate Charge Socket Adapter
N1265A-035 Universal R-Box for N1265A
N1265A-040 10 kV Ultra High Voltage Gate Protection Adapter
N1269A Ultra High Voltage Connection Adapter
N1271A Thermal test enclosure
N1271A-001 Thermal plate compatible enclosure for N1259A/N1265A
N1271A-002 Thermostream compatible enclosure for N1265A (3 kV IV)
N1271A-005 Thermostream compatible enclosure for N1265A (3 kV IV, CV & 10kV)
N1273A Capacitance Test Fixture
N1273A-011 Universal Socket Module
N1273A-013 Curve Tracer Test Adapter Socket Module
N1274A On-Wafer Gate Charge measurement adapter/selector for 20 A/3 kV
N1275A On-Wafer Gate Charge measurement adapter for N1265A
16493J Interlock cable
16493L GNDU cable
16494A Triaxial cable
16493T HVSMU cable
16493S HCSMU cable
N1300A CMU cable
