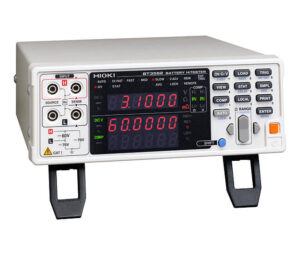

BT3562-01 배터리 하이테스터

BT3562-01 배터리 하이테스터

  • Input Volt : DC ±60V
  • Resistance : 3mΩ
  • Meausre Volt : DC 60V
  • Sampling time : 150ms
  • Interface : EXT I/O,RS-232C,GPIB
카타로그
매뉴얼
견적요청

Input Volt

DC ±60V

Resistance

3mΩ

Measure Volt

DC 60V

Sampling Rate

150ms

Interface

EXT I/O,RS-232C,GPIB

주요특징

BT3562-01 배터리 하이테스터

대형 셀&고전압 배터리 검사

고속 배터리 테스터

● 60V까지의 다이렉트 측정에 대응 (BT3562)
● 고전압 배터리 팩 / 배터리 모듈 생산 라인에서의 검사
● 대형 (저저항) 셀 검사
● 다채로운 인터페이스로 고속 자동화 라인에 대응
※ 양불판정의 기준값은 배터리의 종류에 따라 사용자 측에서 입력해야 합니다.

제품사양

BT3562-01 배터리 하이테스터

기본 사양 (정확도 보증 기간 1 년)​
최대 입력 전압 정격 입력 전압 : DC ± 60 V
대지간 최대 정격 전압 : DC 70 V
저항 측정 레인지 3mΩ (최대 표시 3.1000mΩ, 분해능 0.1μΩ,) ~3000Ω 레인지 (최대 표시 3100.0Ω, 분해능 100mΩ), 7 전환
측정 정확도 : ± 0.5 % rdg. ± 5 dgt. (30mΩ~3000Ω 레인지 EX.FAST시는 ± 3 dgt.를 가산, FAST / MEDIUM시는 ± 2 dgt.를 가산)
± 0.5 % rdg. ± 10 dgt. (3mΩ 레인지, EX.FAST시는 ± 30 dgt., FAST시는 ± 10 dgt., MEDIUM 때는 ± 5 dgt.를 가산)
측정 소스 주파수 : 1 kHz ± 0.2 Hz, 측정 전류 : 100 Ma (3mΩ 레인지) ~ 10 Μa (3000Ω 레인지), 개방 단자 전압 : 25 V peak (3 / 30mΩ 레인지) 7 V peak (300mΩ 레인지), 4 V peak (3Ω~3000Ω 레인지)
전압 측정 레인지 DC 6V (분해능 10μV) ~
DC 60V (분해능 100μV) 2 전환
측정 정확도 : ± 0.01 % rdg. ± 3 dgt. (EX.FAST시는 ± 3 dgt.를 가산, FAST / MEDIUM시는 ± 2 dgt.를 가산)
디스플레이 저항 [31000], 전압 [600000] 카운트 LED
샘플링 시간 EX.FAST : 4 ms, FAST : 12 ms, MEDIUM : 35 ms, SLOW : 150 ms
※ 게재값은 최속시, 측정 항목 · 전원 주파수에 따름
전체 측정 시간 응답 시간 + 샘플링 시간 (저항, 전압 모두 약 10ms의 응답 시간이지만 참고값이며, 피 측정물에 따라 다릅니다.)
콤퍼레이터 판정 : Hi / IN / Lo (저항, 전압 각각 독립 판정), 종합 판정 (PASS / FAIL 저항 판정 결과와 전압 판정 결과의 AND 연산), 화면 표시, 부저, 외부 I/O에 출력 (오픈 컬렉터, 35 V, DC50 mA max.)
아날로그 출력 BT3563-01, BT3562-01 모델 한정, 저항 측정값 (표시값 DC 0V~3.1 V)
인터페이스 EXT I / O RS-232C 프린터 (RS-232C 경유), GP-IB (-01 모델)
전원 AC100~ 240 V, 60 Hz, 30 VA max.
치수 · 질량 215W × 80H × 295D mm, 2.4 kg
부속품 사용설명서 × 1, 전원 코드 × 1
