DAQM904A 매트릭스 모듈

DAQM904A 매트릭스 모듈

  • 최대 스캔속도 : 120ch/sec
  • 최대 전압 : 300V
  • 최대 전류 : 1A
  • 대역폭 : 10MHz
  • 열 오차 : <1µV
카타로그
매뉴얼
견적요청

Speed (ch/sec)

120

Max volts

300 V

Max amps

1 A

Bandwidth

10 MHz

Thermal offset

< 1 µV

주요특징



모델 설명 타입 속도 (Ch/Sec) 최대 전압 최대 전류
DAQM900A 20채널 멀티플렉서 + 2개 전류 채널 2-wire  (4-wire 선택 가능) 450 120 V 1 A
DAQM901A 20채널 멀티플렉서 + 2개 전류 채널 2-wire Amature (4-wire 선택 가능) 80 300 V 1 A
DAQM902A 16채널 멀티플렉서 2-wire lead (4-wire 선택 가능) 250 300 V 50 mA

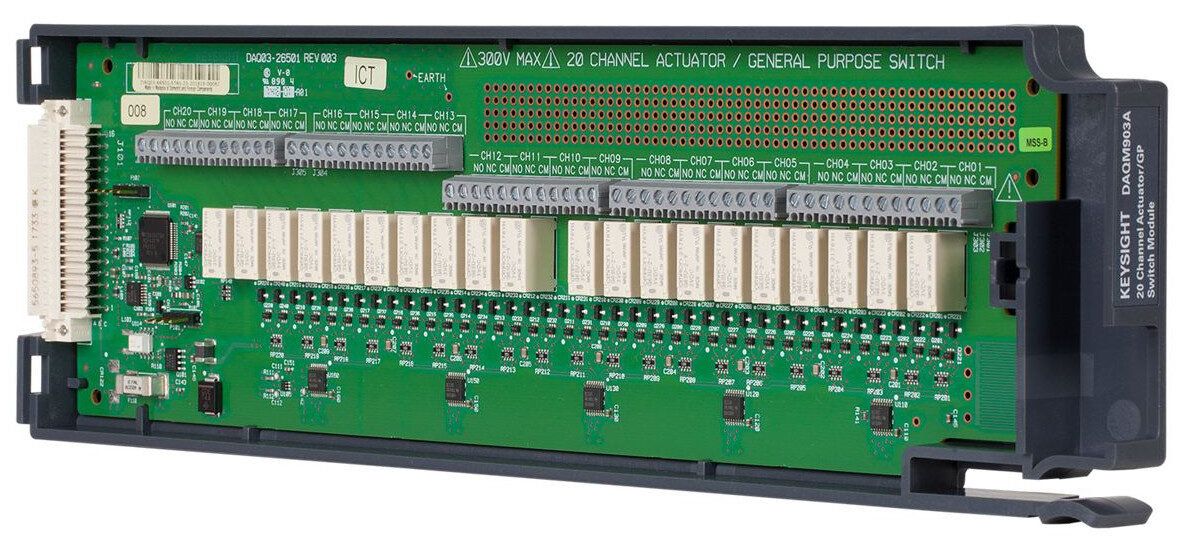

DAQM903A 20채널 액츄에이터/ 스위치 SPDT/Form 120 300 V 1 A
DAQM904A 4×8 매트릭스 2-wire Amature 120 300 V 1 A
DAQM905A 듀얼 4채널 RF 멀티플렉서 50 Ω Common Low 60 42 V 0.7 A
DAQM907A 다기능 모듈 2-wire 42 V 400 mA
26-bit 이벤트 카운터 42 V
2개의 16-bit 아날로그 출력 ±12 V 10 mA
DAQM908A 40채널 단일 종단 멀티플렉서 1-wire Amature(Common Low) 100 300 V 1 A
DAQM909A 4채널 디지타이저 동시 샘플링 800 kSa/s 36 V pk
제품사양
  • 4 x 8 매트릭스 스위치
  • 32개의 2와이어 크로스포인트
  • 300 V, 1 A 스위칭
  • DAQM904A, 4 x 8 매트릭스 스위치 모듈 1개
  • 기능 테스트 인증서 1개



DAQ904A 4X8 2-와이어 매트릭스 모듈 / DAQ970A, DAQ973A 전

키사이트 DAQM904A 모듈 데이터 수집 시스템은
테스트 중인 디바이스(DUT)와 테스트 장비 간 가장 유연한 연결 경로를 제공하므로 동시에 DUT의 여러 지점에 장비를 연결할 수 있습니다.
여러 모듈들 간에 행 또는 열을 연결해서 8 x 8, 4 x 16 또는 더 큰 매트릭스(단일 프레임의 최대 96개 크로스포인트)를 만들 수 있습니다.

제품 DAQ973A DAQ970A
제품 설명 · 휴대용 / 벤치탑 데이터 수집 시스템 · 휴대용 / 벤치탑 데이터 수집 시스템
· 내장 6 ½ 자리 DMM · 내장 6 ½ 자리 DMM
· 8개의 플러그인 카드 선택 가능 · 8개의 플러그인 카드 선택 가능
· 온보드 온도 기준 제공 · 온보드 온도 기준 제공
· 자동 보정 기능 · 자동 보정 기능
슬롯 3개 3개
플러그인 카드 · 고체 상태 멀티플렉서 · 고체 상태 멀티플렉서
· 멀티플렉서 · 멀티플렉서
· 매트릭스 · 매트릭스
· 일반 목적 · 일반 목적
· RF · RF
· 디지털 I/O · 디지털 I/O
· DAC · DAC
측정 해상도 22비트 22비트
최대 저주파 채널 · 120 1-wire 멀티플렉서 · 120 1-wire 멀티플렉서
· 60 2-wire 멀티플렉서 · 60 2-wire 멀티플렉서
· 96 2-wire 매트릭스 교차점 · 96 2-wire 매트릭스 교차점
채널/초 450 채널/초 450 채널/초
최대 주파수 2 GHz 2 GHz
연결성 · GPIB, LAN, USB · LAN/ USB
· BenchVue / TestFlow · BenchVue / TestFlow
· LXI 준수 · LXI 준수
· USB 플래시 메모리 드라이브 · USB 플래시 메모리 드라이브
· USB 데이터 로깅 및 데이터 미러링 · USB 데이터 로깅 및 데이터 미러링
· 원격 웹 인터페이스 · 원격 웹 인터페이스
액세서리
악세사리 코드 악세사리 정보
DAQA194A Dual Lock Link Kit
34307A Thermistor Kit / J형 열전대 10개 팩
34308A 2U Dual Flange Kit / 10 kΩ 서미스터 5개 팩
DAQA190A Rackmount Kit
DAQ191A Flange kit
34905-60001 SMB-BNC 어댑터 케이블 10개 세트 (50 Ω)
11062A Kelvin 클립 세트
