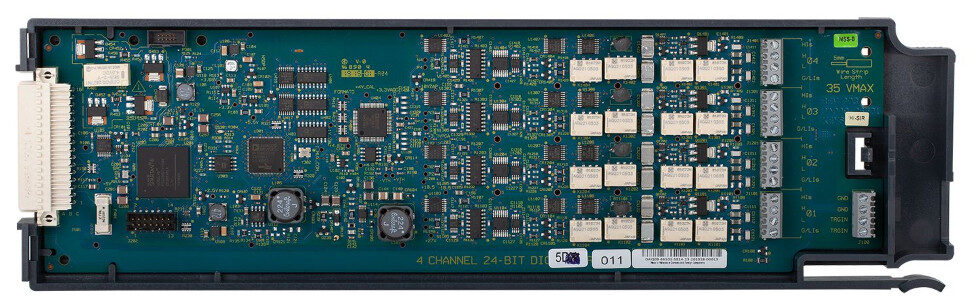

DAQM909A 4채널 동시 샘플링 모듈

DAQM909A 4채널 동시 샘플링 모듈

  • 최대 스캔속도 : 800 kSa/s
  • 최대 전압 : 36 Vpk
  • 최대 전류 : N/A
  • 대역폭 : N/A
  • 열 오차 : N/A
카타로그
매뉴얼
견적요청

Speed (ch/sec)

800 kSa/s

Max volts

36 Vpk

Max amps

N/A

Bandwidth

N/A

Thermal offset

N/A

프로모션
  • 차동 입력을 통한 4채널 동시 샘플링
  • 24비트 분해능으로 최대 100 KSa/s(주파수 도메인) 및 최대 800 KSa/s(시간 도메인) 샘플링 속도 지원
  • 최대 36 Vpk까지 선택 가능한 차동 입력 범위
  • IEPE 전류 소스(2mA – 4mA)
  • 수집 메모리/채널, 16 MSa ∼ 48 MSa
  • DAQM909A, 4채널 동시 샘플링 모듈 1개
  • 기능 테스트 인증서 1개
주요특징



모델 설명 타입 속도 (Ch/Sec) 최대 전압 최대 전류
DAQM900A 20채널 멀티플렉서 + 2개 전류 채널 2-wire  (4-wire 선택 가능) 450 120 V 1 A
DAQM901A 20채널 멀티플렉서 + 2개 전류 채널 2-wire Amature (4-wire 선택 가능) 80 300 V 1 A
DAQM902A 16채널 멀티플렉서 2-wire lead (4-wire 선택 가능) 250 300 V 50 mA
DAQM903A 20채널 액츄에이터/ 스위치 SPDT/Form 120 300 V 1 A
DAQM904A 4×8 매트릭스 2-wire Amature 120 300 V 1 A
DAQM905A 듀얼 4채널 RF 멀티플렉서 50 Ω Common Low 60 42 V 0.7 A
DAQM907A 다기능 모듈 2-wire 42 V 400 mA
26-bit 이벤트 카운터 42 V
2개의 16-bit 아날로그 출력 ±12 V 10 mA
DAQM908A 40채널 단일 종단 멀티플렉서 1-wire Amature(Common Low) 100 300 V 1 A
DAQM909A 4채널 디지타이저 동시 샘플링 800 kSa/s 36 V pk
제품사양
  • 차동 입력을 통한 4채널 동시 샘플링
  • 24비트 분해능으로 최대 100 KSa/s(주파수 도메인) 및 최대 800 KSa/s(시간 도메인) 샘플링 속도 지원
  • 최대 36 Vpk까지 선택 가능한 차동 입력 범위
  • IEPE 전류 소스(2mA – 4mA)
  • 수집 메모리/채널, 16 MSa ∼ 48 MSa
  • DAQM909A, 4채널 동시 샘플링 모듈 1개
  • 기능 테스트 인증서 1개

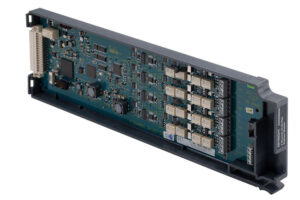

DAQM909A 4채널 동시 샘플링 모듈

키사이트 DAQM909A 모듈은 DAQ970A 및 DAQ973A 데이터 수집 시스템이 전자기계 디바이스의 고조파 및 노이즈 왜곡,
전력 분석 및 음향 특성화와 같은 용도에 필요한 동적 데이터 수집을 수행할 수 있도록 지원합니다.

각 채널은 4개 입력 모드 중 하나와 전류 소스 설정에 독립적으로 프로그래밍될 수 있습니다.
이 모듈 중 3개 모듈을 단일 메인프레임에 장착하여 12개 채널을 동시에 디지털화할 수 있습니다.

제품 DAQ973A DAQ970A
제품 설명 · 휴대용 / 벤치탑 데이터 수집 시스템 · 휴대용 / 벤치탑 데이터 수집 시스템
· 내장 6 ½ 자리 DMM · 내장 6 ½ 자리 DMM
· 8개의 플러그인 카드 선택 가능 · 8개의 플러그인 카드 선택 가능
· 온보드 온도 기준 제공 · 온보드 온도 기준 제공
· 자동 보정 기능 · 자동 보정 기능
슬롯 3개 3개
플러그인 카드 · 고체 상태 멀티플렉서 · 고체 상태 멀티플렉서
· 멀티플렉서 · 멀티플렉서
· 매트릭스 · 매트릭스
· 일반 목적 · 일반 목적
· RF · RF
· 디지털 I/O · 디지털 I/O
· DAC · DAC
측정 해상도 22비트 22비트
최대 저주파 채널 · 120 1-wire 멀티플렉서 · 120 1-wire 멀티플렉서
· 60 2-wire 멀티플렉서 · 60 2-wire 멀티플렉서
· 96 2-wire 매트릭스 교차점 · 96 2-wire 매트릭스 교차점
채널/초 450 채널/초 450 채널/초
최대 주파수 2 GHz 2 GHz
연결성 · GPIB, LAN, USB · LAN/ USB
· BenchVue / TestFlow · BenchVue / TestFlow
· LXI 준수 · LXI 준수
· USB 플래시 메모리 드라이브 · USB 플래시 메모리 드라이브
· USB 데이터 로깅 및 데이터 미러링 · USB 데이터 로깅 및 데이터 미러링
· 원격 웹 인터페이스 · 원격 웹 인터페이스
액세서리
악세사리 코드 악세사리 정보
DAQA194A Dual Lock Link Kit
34307A Thermistor Kit / J형 열전대 10개 팩
34308A 2U Dual Flange Kit / 10 kΩ 서미스터 5개 팩
DAQA190A Rackmount Kit
DAQ191A Flange kit
34905-60001 SMB-BNC 어댑터 케이블 10개 세트 (50 Ω)
11062A Kelvin 클립 세트
