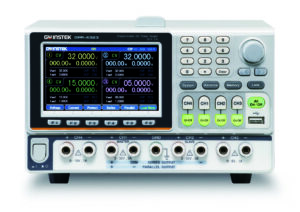

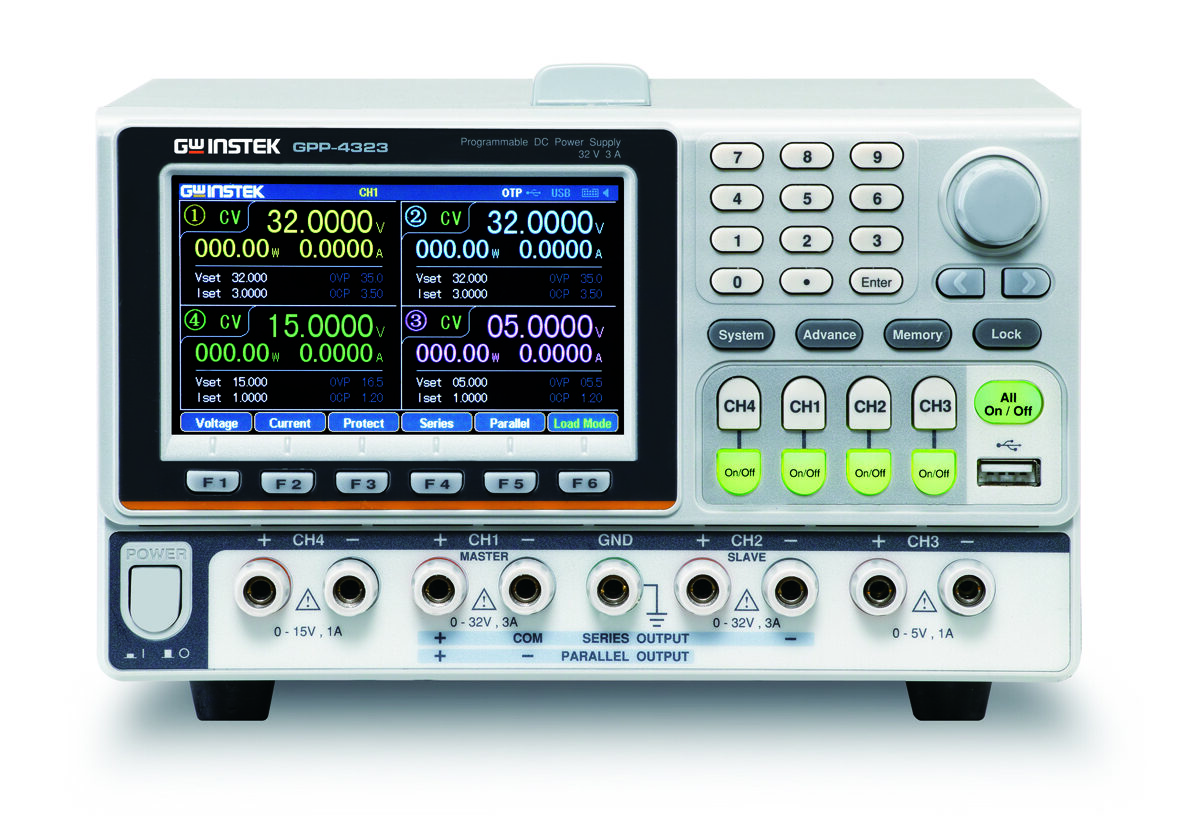

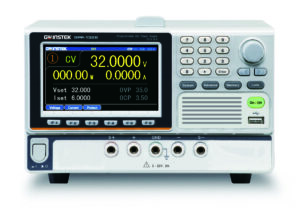

DC 전원공급기 GPP 시리즈

채널 : 1~4CH
전압 : 32V/60V
전류 : 3A/6A
전력 : 217kW/385W
인터페이스 : USB/LAN/RS-232/ GPIB(옵션)

채널

1~4CH

전압

32V/60V

전류

3A/6A

전력

217kW/385W

인터페이스

USB/LAN/RS-232/ GPIB(옵션)

주요특징

주요 특징

• 4.3”TFT LCD 디스플레이

• 설정 분해능: 1mV/0.1mA;

• 리드 백 분해능: 0.1mV/0.1mA

• 리플 및 잡음: ≦350uVrms/≦2mArms

• 과도 응답 시간: ≦50us

• 부하 기능 (CC, CV, CR mode)

• 트랙킹 직렬/병렬 기능(외부 배선 필요 없음)

• OVP/OCP/OTP 하드웨어 회로 구성

• Delay/출력 모니터링/출력 레코더 기능

• 설정 값, 측정 값 및 출력 파형 표시

• 시퀀스 출력 기능 (8 개 견본 파형 내장)

• 출력 레코더 기능 (출력 전압/전, 최소 간격 1 초)

• 10 세트 메모리 (시퀀스/지연/레코더/패널 설정)

• GPP-3323: USB (Type A) 3A 출력 단자 지원

• 지능형 온도 제어 팬 장착 (저잡음)

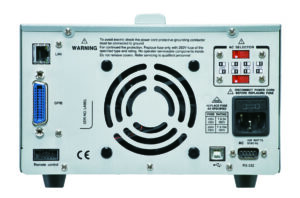

• 기본 인터페이스: RS-232, USB, Ext I/O

• 옵션 인터페이스: LAN, GPIB+LAN (공장 설치)

• GPD-x303s 시리즈 명령어 호환

제품사양

제품 사양
모델명		GPP-1326	GPP-2323	GPP-3323	GPP-4323	GPP-3060	GPP-6030
정격 출력
채널 개수		1CH	2CH	3CH	4CH	3CH	3CH
전압	CH1	0~32V	0~32V	0~32V	0~32V	0~30V	0~60V
	CH2	–	0~32V	0~32V	0~32V	0~30V	0~60V
	CH3	–	–	1.8V/2,5V/ 3.3V/5V	0~5V	1.8V/2,5V/ 3.3V/5V	1.8V/2,5V/ 3.3V/5V
	CH4	–	–	–	0~15V
전류	CH1	0~6A	0~3A	0~3A	0~3A	0~6A	0~3A
	CH2	–	0~3A	0~3A	0~3A	0~6A	0~3A
	CH3	–	–	5A	0~1A	5A, 3A(USB port)	5A, 3A(USB port)
	CH4	–	–		0~1A
CV 모드 동작
변동률	라인	≤0.01%+3mV
변동률	부하	≤0.01%+3mV (정격 전류 ≤3A); ≤0.02%+5mV (정격 전류 >3A)
리플 & 노이즈		≤0.35mVrms, ≤0.5mVrms(1326); ≤1mVrms(4323/3060/6030) – 5Hz~1MHz
회복 시간		≤50μs, (1326:≤100μs) – 50% 부하 변경; 최소 부하 0.5A; ≤100μs(3060/6030)
온도 계수		≤300ppm/℃
출력 범위		0~정격 전압
CC 모드 동작
변동률	라인	≤0.2%+3mA; ≤0.01%+3mA(3060/6030)
변동률	부하	≤0.2%+3mA; ≤0.01%+3mA(3060/6030)
리플 전류		≤2mArms, ≤4mArms(1326)
출력 범위		0~정격 전류
트랙킹 동작
변동률	라인	≤0.01%+3mV
(병렬 동작)	부하	≤0.01%+3mV (정격 전류 ≤3A); ≤0.02%+5mV (정격 전류 >3A)
변동률	라인	≤0.01%+5mV
(직렬 동작)	부하	≤100mV
트랙킹 오류		≦0.1%+10mV of Master (0~32V, 무부하)
부하 모드
	디스	Voltage 1-33.00V
	플레이	Current 0-3.200A(1326:0-6.200A)
		Power 0-50.00(1326:0-100.00W)
	CV	CH1/CH2 : 1.500V – 33.00V					Resolution
	모드	Setting/Readback accuracy ≤0.1% + 30mV					10mV
	CC	CH1/CH2 : 0 – 3.200A 0 – 6.200A(1326)					Resolution
	모드	Setting/Readback accuracy : ≤±0.3% + 10mA					1mA
	CR	CH1/CH2					Resolution
	모드	1Ω- 1kΩ					1Ω
정확도
설정 (23℃±5℃)	전압	±(0.03% rdg+10mV)					1mV 분해능
설정 (23℃±5℃)	전류	±(0.3% rdg+10mA)					0.1mA 분해능
리드백 (23℃±5℃)	전압	±(0.03% rdg+10mV)					0.1mV 분해능
	전류	±(0.3% rdg+10mA)					0.1mA 분해능
	전류	±(0.3% rdg+10mA)					0.1mA 분해능
CH3 사양
출력	전압	–	–	1.8V/2.5V/ 3.3V/5V		1.8V/2.5V/ 3.3V/5V	1.8V/2.5V/ 3.3V/5V
출력	전류	–	–	5A		5A, 3A(USB port)	5A, 3A(USB port)
변동률	라인	–	–	≤3mV		≤3mV	≤3mV
(23℃±5℃)	부하	–	–	≤5mV		≤5mV	≤5mV
리플/노이즈(5Hz~1MHz)		–	–	≤2mVrms		≤2mVrms	≤2mVrms
일반
키 잠금 기능		지원
설정 저장/호출		10세트
AC 입력 전원		AC 100V/120V/220V/230V±10%, 50/60Hz
치수 및 무게		213(W) x 145(H) x 312(D) mm, 약7.5kg; 213(W) x 145(H) x 362(D) mm, 약10kg(3060/6030)

액세서리

기본 액세서리
사용 설명서 x 1, 전원 코드 x 1
GPP-1326	테스트 리드GTL-104A x 1, GTL-105A x 1
GPP-2323	테스트 리드GTL-104A x 2
GPP-3323	테스트 리드GTL-104A x 3
GPP-4323 GPP-3060 GPP-6030 GPP-3650	테스트 리드GTL-104A x 2, GTL-105A x 2 테스트 리드GTL-104A x 3 테스트 리드GTL-104A x 3 테스트 리드GTL-104A x 3
옵션 액세서리
GTL-246 GRA-437-E GRA-437-J GPIB LAN GPIB + LAN	USB 케이블 랙 마운트 키트 (EIA), 19인치, 3U사이즈 랙 마운트 키트 (JIS), 19인치, 3U사이즈 GPP-3060/6030 공장옵션 GPP-1326/2323/3323/4323 공장옵션 GPP-1326/2323/3323/4323 공장옵션
