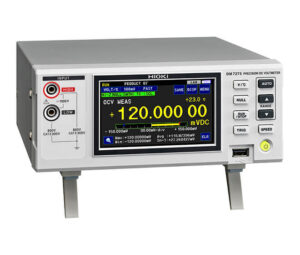

DM7275 직류 전압계

DCV : 100mV
Accuracy : ±0.0020%rdg.±12μV
Temperature : -10℃~60℃
PLC : 0.02ms
Interface : LAN, EXT I/O, USB, GPIB, RS-232C

DCV

100mV

Accuracy

±0.0020%rdg.±12μV

Temperature

-10℃~60℃

PLC

0.02ms

Interface

LAN,EXT I/O, USB,GPIB,RS-232C

주요특징

DM7275 직류 전압계

고정밀도 디지털 멀티미터급 7-1/2자리 직류전압계

● 저비용 베이직 모델 1 년 정확도 20ppm (DM7275)
● 정전용량식 컨택트 체크
● 글로벌 생산 대응 프리 전원
● EXT I/O, LAN, USB 표준 탑재

현장에 강한 저항식 터치 패널과 충실한 인터페이스

조작용 인터페이스에는 저항식 터치 패널을 채용하고 장갑을 껴도 정확한 조작이 가능합니다.
컴퓨터 연결, 컨트롤러 연결에도 유연하게 대응하는 커뮤니케이션 인터페이스를 표준 장비하고 있습니다.

교정용 표준기에 육박하는 노이즈 성능을 달성

프리 전원을 탑재하고 있어 전세계 어느 공장에서도 같은 환경을 재현할 수 있습니다.
독자 플로팅 구조가 교정용 표준기에 육박하는 노이즈 성능을 달성했습니다.

연구 개발부터 생산라인까지 대응되는 스펙을 1/4 비용으로 실현

연구 개발, 품질 관리 부문뿐만아니라 생산 라인의 대량 채용도 배려한 저가격, 고정확도 전압계입니다.

전압계의 기본 성능

라미네이트형의 리튬이온 전지의 번거로운 내부 절연 불량을 안전하고 정확하게 검출하기 위한 방법으로써 외장 전위 측정이 주목받고 있습니다.

절연 저항 시험 또는 내압 시험에서는 특성에 영향을 받지 않는 알루미늄 라미네이트의 균열을 검출하거나 최악의 경우 전해액을 분해합니다.

전압 측정만 실시해야하므로 안전한 컨택트 체크로 확실하게 불량 상태를 찾아냅니다.

그래피컬 인터페이스로 직감 조작이 가능

전압 트랜드, 통계 표시 등 필수 기능과 각 측정 화면에 연동된 컴퍼레이터, bin 기능 등 각종 사용 환경을 상정한 유저 인터페이스를 탑재했습니다. 또한, 생산 현장에 맞춘 표시 커스터마이즈도 가능하며 “현장에 강한 표준품”으로써 안심하고 사용하실 수 있습니다.

[application] 리튬 이온 전지의 외장 전위(부전위) 측정

라미네이트형의 리튬이온 전지의 번거로운 내부 절연 불량을 안전하고 정확하게 검출하기 위한 방법으로써 외장 전위 측정이 주목받고 있습니다.

절연 저항 시험 또는 내압 시험에서는 특성에 영향을 받지 않는 알루미늄 라미네이트의 균열을 검출하거나 최악의 경우 전해액을 분해합니다.

전압 측정만 실시해야하므로 안전한 컨택트 체크로 확실하게 불량 상태를 찾아냅니다.

[application] 과도 특성 모니터

배터리의 충방전 특성 등 일반적인 파형 기록에서는 노이즈에 묻히는 어려운 측정도 간단하게 데이터를 취득할 수 있습니다.

노이즈에 강한 직류 전압 측정과 고속 샘플링 모드를 가진 DM시리즈만의 응용 소프트웨어입니다.

[How to] 스캐너 계측 시의 오판정을 방지하는 컨택트 체크

고정확도 DMM은 입력 저항이 수 GΩ 이상 제품이 있습니다.

입력 저항이 높은 측정기의 경우, 케이블의 잔류 전하 등의 영향을 무시할 수 없습니다.

특히 스캐너를 사용한 전환 측정에서는 컨택트 체크에 의한 측정 대상과의 연결 확인을 하지 않으면 최악의 경우 불량 유출이 발생할 가능성이 있으므로 주의가 필요합니다.

How to] 측정 대상의 출력 저항 영향

측정 대상의 출력 저항이 큰 경우, 본 기기의 입력 저항에 의해 측정값이 감쇠힙니다. 100V 레인지에서 1000V 레인지를 선택했거나 100mV 레인지~10V 레인지의 입력 저항을 10 MΩ으로 고정하고 있는 경우는 특히 주의가 필요합니다.

출력 저항이 미지의 측정 대상인 경우, 10 GΩ 이상의 설정을 권장합니다.

제품사양

DM7275 직류 전압계

기본 사양 (정확도 보증 기간 1 년)
전압 측정 레인지	100 mV (± 120.000 00 mV, 분해능 10 nV) ~ 1000 V 레인지 (± 1000.000 0 V, 분해능 100 μV), 5 레인지
기본 정확도	10 V 범위 : ± 0.0020 % rdg. ± 12 μV
온도 측정	-10.0 ℃ ~ 60.0 ℃, 기본 정확도 ± 0.5 ℃ (온도 센서 Z2001 조합 정확도)
적분 시간	적분 시간 단위 : PLC / ms (PLC 설정 : 0.02 / 0.2 / 1 / 10 / 100, ms 설정 : 1 ms~9999 ms) ※ PLC = Power Line Cycle
계측 보조 기능	스무징 기능, Null, 온도 보정, 스케일링, 오버 표시, 오토 홀드, 컨택트 체크
관리 보조 기능	콤퍼레이터, BIN, 절대값 판정, 라벨 표시, 통계, 측정 인포메이션, 통신 모니터, EXT. I / O TEST
컨택트 체크	체크 신호 : 10 mVrms, 임계값 : 0.5 nF~50 nF (100 V / 1000 V 레인지에서는 사용 불가), 컨택트 체크 적분 시간 : 1 ms ~ 100 ms
인터페이스	표준 IF (-01, -02, -03 공통) : LAN (100BASE-TX), EXT. I / O, USB 메모리 / USB 장치 (USB2.0 Full-Speed) 선택 가능 IF : GP-IB (-02 타입) / RS-232C (-03 타입) / PRINTER (-03 타입)
전원	AC 100 ~ 240 V, 60 Hz, 30 VA
치수 · 질량	215W × 88H × 232D mm (-01 타입) : 2.3 kg (-02 / -03 유형) : 2.4 kg
부속품	사용설명서 × 1 전원 코드 × 1, 어플리케이션 디스크 (CD-R) × 1
