최대 주파수
3GHz
기본 정확도
0.8%
DC 바이어스
N/A
측정 범위
140mΩ to 4.8kΩ
연결 방식
GPIB, USB, LAN

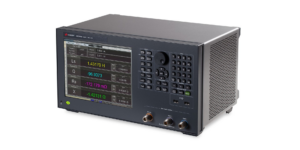

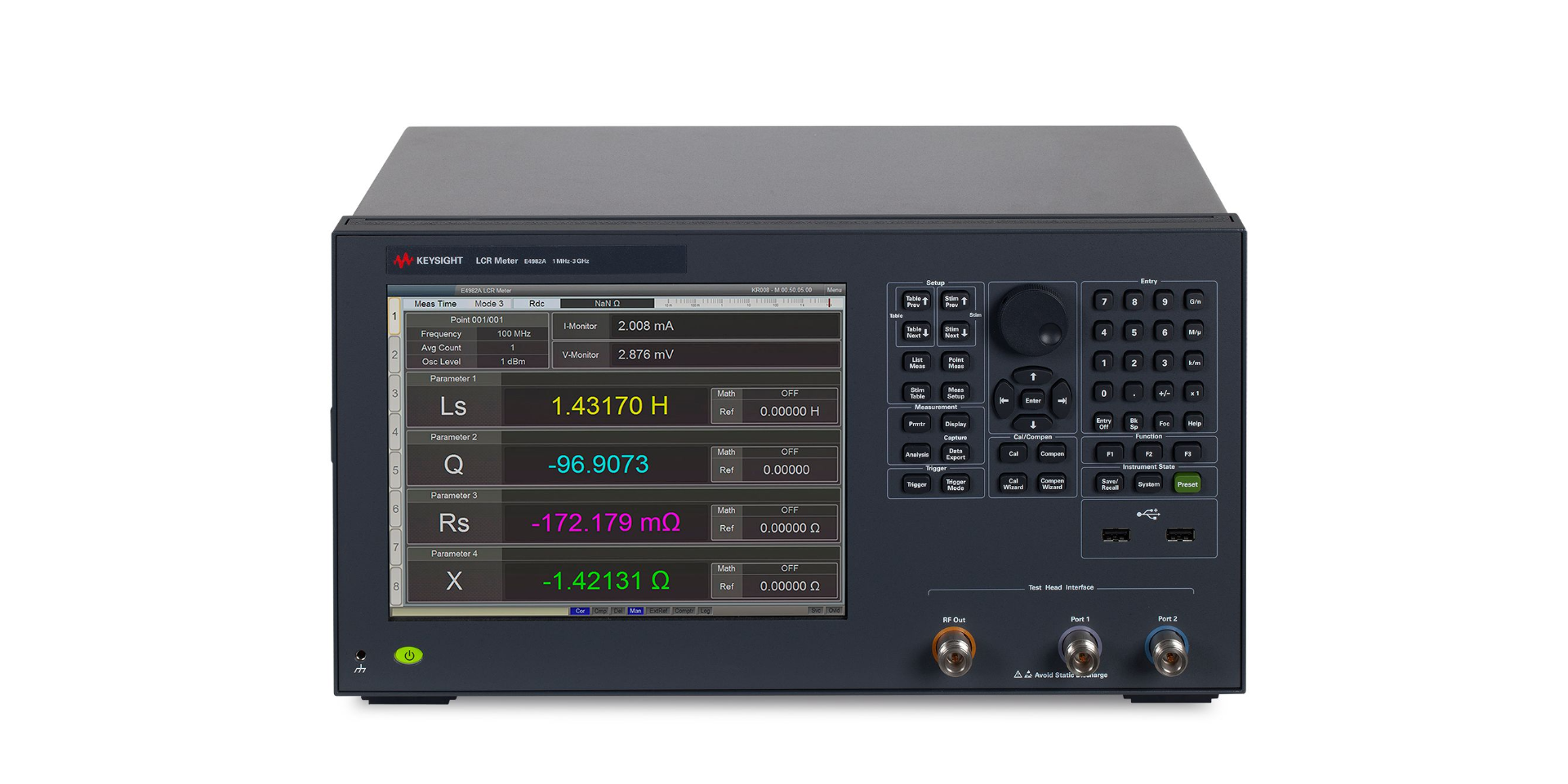

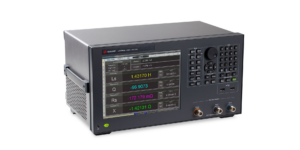

E4982A LCR 미터는 높은 주파수(1 MHz ~ 300 MHz / 500 MHz / 1 GHz / 3 GHz)에서의 임피던스 테스트가 필요한 SMD 인덕터 및 EMI 필터와 같은 패시브 콤포넌트 제조를 위한 최상의 성능을 제공합니다.
| 항목 | 사양 |
|---|---|
| 측정 주파수 범위 | 1 MHz ~ 300 MHz / 500 MHz / 1 GHz / 3 GHz (모델 옵션별) |
| 측정 파라미터 | Z, Y, θ, R, X, G, B, L, C, D, Q |
| 임피던스 측정 범위 | 25 mΩ ~ 1 GΩ |
| 테스트 신호 레벨 | -55 dBm ~ +1 dBm (1 dB 스텝) |
| 출력 임피던스 | 50 Ω |
| 측정 정확도 (Typ.) | 기본 측정 불확도 약 ±0.45% (23 ± 5°C 조건, Calibration 수행 시) |
| 측정 속도 | 최대 1.1 ms/point (Fast 모드 기준) |
| 측정 포트 | 7 mm 커넥터, 3.5 mm 어댑터 사용 가능 |
| Sweep 기능 | 주파수, 출력 레벨, 바이어스 전압 Sweep |
| DC 바이어스 지원 | 외부 바이어스 유닛 사용 시 지원 (옵션 001 등) |
| 디스플레이 | 6.5인치 컬러 LCD |
| 인터페이스 | USB, GPIB, LAN |
| 크기 (W × H × D) | 약 426 × 132 × 498 mm |
| 무게 | 약 12.5 kg |
교정, 목록 스윕 등으로 LCR 미터를 쉽게 제어할 수 있습니다.
| 악세사리 코드 | 악세사리 정보 |
|---|---|
| 16197C | Parallel Electrode SMD Test Fixture, DC to 3 GHz |
| 16198A | Bottom Electrode SMD Test Fixture |
| 16197A | Bottom Electrode SMD Test Fixture |
| 16092A | Spring Clip Fixture |
| 16192A | Parallel Electrode SMD Test Fixture |
| 16194A | High Temperature Component Test Fixture |
| 16196A | Parallel Electrode SMD Test Fixture, DC to 3 GHz |
| 16196B | Parallel Electrode SMD Test Fixture, DC to 3 GHz |
| 16196D | Parallel Electrode SMD Test Fixture, DC to 3 GHz |
