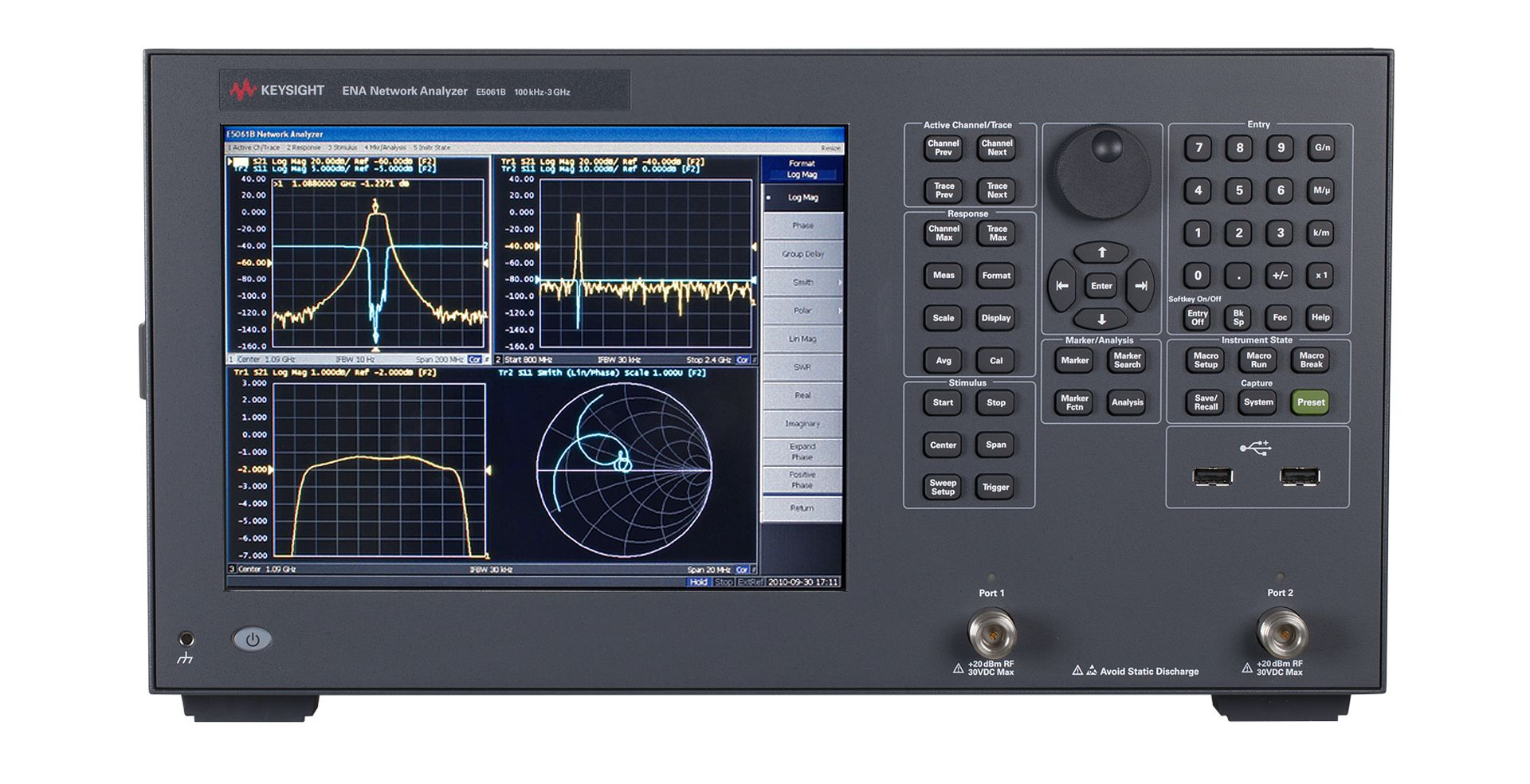

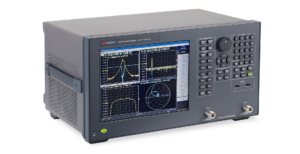

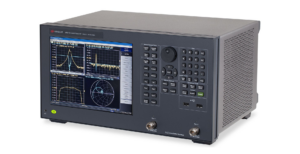

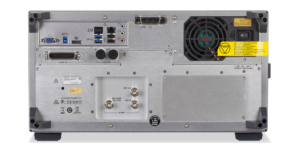

E5061B ENA 벡터 네트워크 분석기

E5061B ENA 벡터 네트워크 분석기

최대 주파수 : 3 GHz
포트 수 : 2-port
폭 넓은 옵션으로 다양한 어플리케이션 측정
S-파라미터, Gain-Phase, 임피던스 측정 및 DC 바이어스 인가 가능 (옵션)

주요특징

높은 스루풋, 반복성 및 신뢰성으로 정확하고 믿을 수 있는 테스트 스테이션 생성
직관적인 사용자 인터페이스로 측정 흐름을 간소화하여 더 적은 시간에 더 나은 결과 도출
업그레이드 가능한 소프트웨어 및 하드웨어로 자산 보호

선형 및 비선형 장치 특성화 수행
시간 도메인, 주파수 도메인 및 아이 다이어그램 분석과 고속 직렬 상호 연결 분석 수행
재료 측정, 전력 무결성 분석 및 새로운 애플리케이션을 위한 업그레이드

E5061B 무료 소프트웨어 체험판

네트워크 분석기 소프트웨어 도구를 사용하면 다양한 측정 분야의 설계를 조사 및 특성화하고 문제를 해결할 수 있습니다. E5061B에서 소프트웨어 어플리케이션으로 무선 전력 전송 분석, 시간 도메인 분석 등의 복잡한 측정을 간소화하십시오.

E5061B-010 : 시간 도메인/장애 위치 분석

시간 도메인에서 케이블과 커넥터의 불연속성과 불일치를 찾아내십시오.

소프트웨어 체험판 다운로드

E5061B-005 : 임피던스 분석

분석기를 사용하여 커패시터, 인덕터, 공진기 등 전자 소자의 임피던스 파라미터를 측정할 수 있습니다.

소프트웨어 체험판 다운로드

E5061B-006 : 무선 전력 전송 분석

임의 부하 임피던스 설정을 사용해서 실시간에 코일 또는 공진기들 간 무선 전력 전송(WPT) 효율을 측정하십시오.

소프트웨어 체험판 다운로드

제품사양

항목	사양
주파수 범위	5 Hz ~ 3 GHz (옵션에 따라 다름)
포트 수	2포트
시스템 임피던스	50 Ω / 75 Ω
동적 범위	최대 130 dB (10 Hz IFBW 기준)
출력 전력 범위	–45 dBm ~ +10 dBm
출력 전력 정확도	±0.8 dB ~ ±1.5 dB (주파수에 따라 다름)
입력 노이즈 플로어	–110 dBm 이하 (10 Hz IFBW 기준)
트레이스 노이즈	≤ 5 mdB rms / ≤ 0.03° rms
정확도	Magnitude: ±0.3 dB (10 dBm), Phase: ±2° (10 dBm)
디스플레이	10.4인치 터치스크린 (XGA 1024×768)
인터페이스	USB, GPIB (옵션), LAN, VGA 출력 등
크기 / 무게	약 426(W) × 177(H) × 453(D) mm / 약 13.1 ~ 14.4 kg

E5061B 옵션

옵션명	설명	주파수 범위
3L3	LF-RF 네트워크 분석기 (DC 바이어스 포함)	5 Hz – 500 MHz
3L4		5 Hz – 1.5 GHz
3L5		5 Hz – 3 GHz
115 / 215 (50 Ω)	T/R or S-파라미터 테스트 세트	100 kHz – 1.5 GHz
135 / 235 (50 Ω)		100 kHz – 3 GHz
117 / 217 (75 Ω)		100 kHz – 1.5 GHz
137 / 237 (75 Ω)		100 kHz – 3 GHz

E5061B 네트워크 분석기 Network Analyzer VNA 임피던스 분석기 임피던스분석기 분석기 네트워크 아날라이저

액세서리

모델명	설명	주파수 범위
85032F	Type-N 50 Ω 메카니컬 캘리브레이션 키트	DC ~ 9 GHz
85036B	Type-N 75 Ω 메카니컬 캘리브레이션 키트	DC ~ 3 GHz
85092C	Type-N 50 Ω 전자 캘리브레이션(ECal) 모듈	300 kHz ~ 9 GHz
85096C	Type-N 75 Ω 전자 캘리브레이션(ECal) 모듈	300 kHz ~ 3 GHz
85093C	3.5 mm 전자 캘리브레이션(ECal) 모듈	300 kHz ~ 9 GHz
N7552A	Economy ECal 모듈 (2-port, Type-N)	DC ~ 9 GHz
N4431B	4-port 전자 캘리브레이션 모듈	9 kHz ~ 13.5 GHz

모델명	설명	주파수 범위
16047E	리드형 부품용 테스트 픽스처	DC ~ 110 MHz
16034E	SMD 부품용 테스트 픽스처	DC ~ 40 MHz
16192A	액체 재료 측정용 테스트 픽스처	40 Hz ~ 110 MHz
16196A/B/C/D	고주파 SMD 부품용 테스트 픽스처	DC ~ 3 GHz
16197A	고주파 SMD 부품용 테스트 픽스처	DC ~ 3 GHz
16092A	SMD 및 리드형 DUT용 테스트 픽스처	~ 500 MHz
16201A	7 mm 터미널 어댑터 키트 (Option 001 필수)	–
16195B	7 mm 캘리브레이션 키트 (O/S/L 포함)	–
85031B	7 mm 경제형 캘리브레이션 키트	DC ~ 6 GHz

모델명	설명	주파수 범위
N6314A	Type-N (m-m) 케이블, 61 cm	DC ~ 12.4 GHz
N6315A	Type-N (m-f) 케이블, 61 cm	DC ~ 12.4 GHz
8120-1839	BNC (m-m) 케이블, 61 cm	–
1250-0780	Type-N (m) to BNC (f) 어댑터	–
11857B	75 Ω Type-N 케이블 세트	DC ~ 3 GHz
11852B	Type-N 최소 손실 패드 (50 Ω ↔ 75 Ω)	DC ~ 3 GHz

모델명	설명	주파수 범위
E5061B-1CP	랙 마운트 및 전면 핸들 키트	–
E5061B-1CN	전면 핸들 키트	–
E5061B-810	키보드 추가	–
E5061B-820	마우스 추가	–
E5061B-1E5	고정밀 시간 기준	–
E5061B-020	표준 하드 디스크 드라이브	–
E5061B-005	임피던스 분석 기능	–
E5061BU-040	디지털 하드웨어 업그레이드 (Win-XP → Win-7)	–
E5061BU-041	디지털 하드웨어 업그레이드 (Win-XP/7 → Win-10)	–
E5061BU-042	디지털 하드웨어 업그레이드 (Win-XP/7 → Win-10, LF-RF NA)	–
