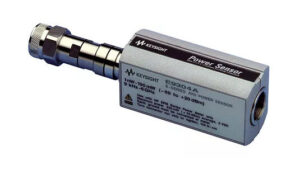

E9300 평균 전력 센서

E9300 평균 전력 센서

  • 주파수 범위 : 10MHz ~ 18GHz
  • 전력 범위 : -50 ~ +30dBm
  • 커넥터 유형 : N형(m)
  • 최대 전력 : +44dBm(25W)
  • 측정 유형 : 평균/CW
견적요청

주파수 범위

10MHz ~ 18GHz

전력 범위

-50 ~ +30dBm

커넥터 유형

N형(m)

최대 전력

+44dBm(25W)

측정 유형

평균/CW

주요특징
  • EPM, EPM-P 및 P-시리즈 전력계에 사용 가능
  • 넓은 동적 범위 센서(최대 80 dB)
  • 모든 변조 형식에서 정확한 평균 전력 측정
  • 9 kHz ~ 18 GHz의 넓은 주파수 범위(특별 옵션, 최대 24 GHz)
  • EEPROM에 교정 계수 저장
  • GPIB에서 빠른 측정 속도(E4416A로 초당 최대 400회 판독)



제품사양





모델명 설명 주파수 범위 / 출력 범위
E9300A 10 MHz ~ 18 GHz 주파수 범위의 평균 전력 측정용 센서.
광범위한 동적 범위와 높은 정확도를 제공하며, 다양한 변조 형식에 대응 가능.		 10 MHz ~ 18 GHz / -60 ~ +20 dBm
E9301A 10 MHz ~ 6 GHz 주파수 범위의 평균 전력 측정용 센서.
높은 정확도와 빠른 측정 속도를 제공하며, 다양한 테스트 환경에 적합.		 10 MHz ~ 6 GHz / -60 ~ +20 dBm
E9304A 9 kHz ~ 6 GHz 주파수 범위의 평균 전력 측정용 센서.
저주파 신호 측정에 적합하며, 다양한 변조 형식에 대응 가능.		 9 kHz ~ 6 GHz / -60 ~ +20 dBm
E9300B 10 MHz ~ 18 GHz 주파수 범위의 고출력 평균 전력 측정용 센서.
넓은 출력 범위와 높은 정확도를 제공하며, 고출력 신호 측정에 적합.		 10 MHz ~ 18 GHz / -30 ~ +44 dBm
E9301B 10 MHz ~ 6 GHz 주파수 범위의 고출력 평균 전력 측정용 센서.
높은 정확도와 빠른 측정 속도를 제공하며, 고출력 신호 측정에 적합.		 10 MHz ~ 6 GHz / -30 ~ +44 dBm
E9300H 10 MHz ~ 18 GHz 주파수 범위의 고출력 평균 전력 측정용 센서.
넓은 출력 범위와 높은 정확도를 제공하며, 고출력 신호 측정에 적합.		 10 MHz ~ 18 GHz / -50 ~ +30 dBm
E9301H 10 MHz ~ 6 GHz 주파수 범위의 고출력 평균 전력 측정용 센서.
높은 정확도와 빠른 측정 속도를 제공하며, 고출력 신호 측정에 적합.		 10 MHz ~ 6 GHz / -50 ~ +30 dBm
액세서리
모델명 설명 용도 / 특징
E9300A-100 교정 키트 (Calibration Kit) 정기적인 센서 교정을 위한 표준 신호원 및 교정 부품 세트
정확도 유지 및 신뢰성 확보 필수 액세서리
E9300A-200 케이블 키트 (Cable Kit) 고품질 RF 케이블 및 어댑터 포함
센서와 측정기 간 신호 전달 안정성 보장
E9300A-300 휴대용 보호 케이스 (Carrying Case) 센서 및 액세서리 휴대 및 보관 시 충격 및 먼지로부터 보호
현장 테스트 시 편리한 이동성 제공
E9300A-400 커넥터 어댑터 세트 (Connector Adapter Kit) SMA, N-type, 3.5mm 등 다양한 RF 커넥터 간 호환성 제공
다양한 테스트 환경에 유연하게 대응 가능
N1921A USB 전력 센서 인터페이스 (USB Power Sensor Interface) PC와 센서 간 USB 연결 지원
데이터 수집 및 분석용 소프트웨어와 연동 가능
복수 센서 동시 연결 지원
N1919A GPIB 전력 센서 인터페이스 (GPIB Power Sensor Interface) GPIB 연결 지원으로 계측기 제어 및 데이터 전송 가능
연구실 및 생산 테스트 자동화에 적합
N1920A LAN 전력 센서 인터페이스 (LAN Power Sensor Interface) 네트워크를 통한 원격 제어 및 모니터링 가능
대규모 테스트 시스템에 적합
E9300-500 온도 보상 키트 (Temperature Compensation Kit) 온도 변화에 따른 측정 오차 최소화
정밀한 환경에서의 안정적인 측정 지원
E9300-600 마운팅 브래킷 (Mounting Bracket) 장비를 고정시키기 위한 브래킷 제공
실험실 및 현장 설치 시 편리
N1922A 멀티채널 USB 허브 (Multi-channel USB Hub) 최대 4채널 USB 센서 동시 연결 지원
복수 센서 데이터 동시 수집 및 분석 가능
