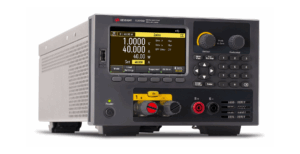

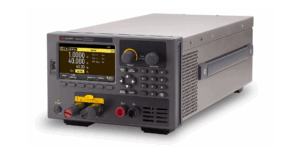

EL33133A DC 전자 로드

전압 : 0~150V
전류 : 0 ~ 40A
전력 : 250W
프로그래밍 정확도 : 0.05% + 820μA
측정 정확도 : 0.05% + 820 µA

전압

0 to 150V

전류

0 to 40A

전력

250W

프로그래밍 정확도

0.05% + 820µA

측정 정확도

0.05% + 820 µA

주요특징

키사이트 EL33133A 벤치 DC 전자 화폐기는 단일 입력을 제공하며 데이터 로거를 내장하고 있습니다.

최대 40A 및 150V의 정적 또는 총알 실행 테스트를 제공합니다. 내장된 데이터 로거를 사용하여 미터뷰에서 결과를 표시하거나 시간에 따른 결과를 표시할 수 있습니다.

입력입력

0~150V, 0~40A, 250W

작동 모드

정흐름, 정전압, 정저항, 정전력

정전류 출력 ± (출력의 % + 오프셋)

기본적으로, 4A; 0.05% + 820μA
높음, 40A; 0.05% + 7.2mA

정전류 출력백 출력 ± (출력의 % + 출력)

기본적으로, 4A; 0.05% + 820μA
높음, 40A; 0.05% + 7.2mA

키사이트의 EL30000 시리즈 벤치 전자 로드는 세 가지 모델이 검증되었으며, 데이터 모두 로거를 포함하고 있습니다.

EL33133A 범용 전자 로드는 가격이 책정되고 원하는 로드 범위를 제한하며 단일 40A, 150V 및 250W 입력을 제공합니다.

34143A는 단일 입력 60A, 150V, 350W, 그리고 EL34243A는 더블 입력 60A, 150V, 600W를 제공합니다.

제품사양

모델별 사양
모델별 사양		EL33133A	EL34143A	EL34243A
채널		1	1	2
전력		250W	300W	300W
DC전압		150V	150V	150V
DC전류		40A	60A	60A
DC전류 (병렬연결)		N/A	N/A	120A
프로그래밍 정확도 ± (출력의 % + 오프셋)
정전류 모드	Low, 0.6 A	0.04% + 130 µa
	Medium, 6 A	0.04% + 2 mA
	High, 60 A	0.04% + 12 mA
정전압 모드	Low, 15 V	0.02% + 3 mV
	High, 150 V	0.02% + 15 mV
정저항 모드	Low, 0.05 Ω – 30 Ω	0.1% + 230 mS
	Medium, 10 Ω – 1.25 kΩ	0.1% + 18 mS
	High, 100 Ω – 4 kΩ	0.1% + 3.5 mS
	Ultra-high, 250 Ω – 100 kΩ	0.1% + 400 uS
정전력 모드	Low, 0.02 W – 8 W 3 / 7 W	0.06% + 4 mW
	Medium, 0.3 W – 35 W 3 / 30 W	0.06% + 260 mW
	High, 2 W – 350 W 3 / 300 W	0.06% + 1.6 W
리드백 정확도 ± (출력의 % + 오프셋)
전류	Low, 0.6 A	0.04% + 120 µA
	Medium, 6 A	0.04% + 1.8 mA
	High, 60 A	0.04% + 9.6 mA
전압	Low, 15 V	0.02% + 3 mV
	High, 150 V	0.02% + 15 mV
전력	Low, 0.02 W – 8 W 3 / 7 W	0.06% + 3 mW
	Medium, 0.3 W – 35 W 3 / 30 W	0.06% + 260 mW
	High, 2 W – 350 W 3 / 300 W	0.06% + 1.5 W
풀 스케일 전류, 풀 다이내믹에 대한 일반적인 최소 작동 전압
전류 범위	Low, 0.6 A	0.15 V
	Medium, 6 A	0.15 V
	High, 60 A	1.5 V
프로그래밍 분해능
정전류 모드	Low, 0.6 A	7 µA
	Medium, 6 A	70 µA
	High, 60 A	700 uA
정전압 모드	Low, 15 V	0.17 mV
	High, 150 V	1.7 mV
정저항 모드	Low, 0.05 Ω – 30 Ω	700 µS
	Medium, 10 Ω – 1.25 kΩ	700 µS
	High, 100 Ω – 4 kΩ	70 µS
	Ultra-high, 250 Ω – 100 kΩ	7 µS
정전력 모드	Low, 0.02 W – 8 W / 7 W	105 µW
	Medium, 0.3 W – 35 W / 30 W	10.5 mW
	High, 2 W – 350 W / 300 W	105 mW
리드백 분해능
전류	Low, 0.6 A	15 µA
	Medium, 6 A	100 µA
	High, 60 A	1 mA
전압	Low, 15 V	0.27 mV
	High, 150 V	2.7 mV

액세서리

기본 액세서리
AC 전원 코드
커넥터 및 수량:
설명	EL33133A	EL34143A	EL34243A
10 A, 3.5 mm 암 4-핀 터미널 I/O 블록 커넥터	1	1	1
10 A, 3.5 mm 암 4-핀 터미널 I/O 블록 커넥터	1	1	2
10 A, 3.5 mm 암 4-핀 터미널 I/O 블록 커넥터	1	1	2
옵션 액세서리
옵션 SEC	SECNISPOM 및 파일 보안
옵션 UK6	UK6테스트 결과 데이터를 통한 커머셜 교정
키사이트 GPIB 모듈 및 랙 장착 키트
• EL34GPBU	GPIB 사용자 설치 가능 인터페이스 모듈
• 1CM104A	랙 장착 플랜지 키트(플랜지 브래킷 2개 포함)
• 1CM105A	랙 장착 플랜지 키트(핸들 및 플랜지 브래킷 2개 미포함)
• 1CM116A	랙 장착 플랜지 키트(플랜지 브래킷 1개 및 하프 모듈 브래킷 1개 포함)
• 1CN107A	핸들 키트(전면 핸들 2개 포함)
• 1CP108A	랙 장착 플랜지 및 핸들 키트(전면 핸들 및 브래킷 2개 포함)
