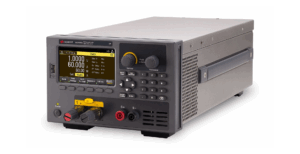

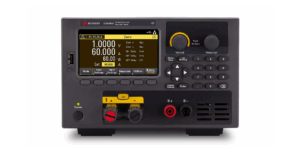

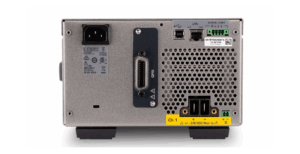

EL34143A DC 전자 로드

전압 : 0~150V
전류 : 0 ~ 60A
전력 : 350W
프로그래밍 정확도 : 0.04% + 2 mA
측정 정확도 : 0.04% + 1.8 mA

전압

0 to 150V

전류

0 to 60V

전력

350W

프로그래밍 정확도

0.04% + 2 mA

측정 정확도

0.04% + 1.8 mA

주요특징

데이터 로거가 내장된 키사이트 EL34143A 벤치 DC 전자 로드는 테스트 결과를 여러 형태로 확인할 수 있어 제품에 대한 자신감을 높일 수 있습니다.

입력 정격

0-150 V, 0-60 A, 350W

작동 모드

정전류, 정전압, 정저항, 정전력

정전류 프로그래밍 정확도 ± (출력의 % + 오프셋)

낮음, 0.6 A; 0.04% + 130 μA
중간, 6 A; 0.04% + 2 mA
높음, 60 A; 0.04% + 12 mA

정전류 리드백 정확도 ± (출력의 % + 오프셋)

낮음, 0.6 A; 0.04% + 120 μA
중간, 6 A; 0.04% + 1.8 mA
높음, 60 A; 0.04% + 9.6 mA

키사이트의 EL30000 시리즈 벤치 전자 부하기는 세 가지 모델이 있으며, 모두 데이터 로거를 포함하고 있습니다.

EL33133A 범용 전자 로드는 가격이 저렴하고 원하는 로드 범위를 제한하며 단일 40 A, 150 V 및 250 W 입력을 제공합니다.

고성능에 속하는 나머지 두 모델은 더 넓은 로드 범위를 제공하는데, EL34143A는 단일 입력 60 A, 150 V, 350 W, 그리고 EL34243A는 이중 입력 60A, 150V, 600 W를 제공합니다.

제품사양

모델별 사양
모델별 사양		EL33133A	EL34143A	EL34243A
채널		1	1	2
전력		250W	300W	300W
DC전압		150V	150V	150V
DC전류		40A	60A	60A
DC전류 (병렬연결)		N/A	N/A	120A
프로그래밍 정확도 ± (출력의 % + 오프셋)
정전류 모드	Low, 0.6 A	0.04% + 130 µa
	Medium, 6 A	0.04% + 2 mA
	High, 60 A	0.04% + 12 mA
정전압 모드	Low, 15 V	0.02% + 3 mV
	High, 150 V	0.02% + 15 mV
정저항 모드	Low, 0.05 Ω – 30 Ω	0.1% + 230 mS
	Medium, 10 Ω – 1.25 kΩ	0.1% + 18 mS
	High, 100 Ω – 4 kΩ	0.1% + 3.5 mS
	Ultra-high, 250 Ω – 100 kΩ	0.1% + 400 uS
정전력 모드	Low, 0.02 W – 8 W 3 / 7 W	0.06% + 4 mW
	Medium, 0.3 W – 35 W 3 / 30 W	0.06% + 260 mW
	High, 2 W – 350 W 3 / 300 W	0.06% + 1.6 W
리드백 정확도 ± (출력의 % + 오프셋)
전류	Low, 0.6 A	0.04% + 120 µA
	Medium, 6 A	0.04% + 1.8 mA
	High, 60 A	0.04% + 9.6 mA
전압	Low, 15 V	0.02% + 3 mV
	High, 150 V	0.02% + 15 mV
전력	Low, 0.02 W – 8 W 3 / 7 W	0.06% + 3 mW
	Medium, 0.3 W – 35 W 3 / 30 W	0.06% + 260 mW
	High, 2 W – 350 W 3 / 300 W	0.06% + 1.5 W
풀 스케일 전류, 풀 다이내믹에 대한 일반적인 최소 작동 전압
전류 범위	Low, 0.6 A	0.15 V
	Medium, 6 A	0.15 V
	High, 60 A	1.5 V
프로그래밍 분해능
정전류 모드	Low, 0.6 A	7 µA
	Medium, 6 A	70 µA
	High, 60 A	700 uA
정전압 모드	Low, 15 V	0.17 mV
	High, 150 V	1.7 mV
정저항 모드	Low, 0.05 Ω – 30 Ω	700 µS
	Medium, 10 Ω – 1.25 kΩ	700 µS
	High, 100 Ω – 4 kΩ	70 µS
	Ultra-high, 250 Ω – 100 kΩ	7 µS
정전력 모드	Low, 0.02 W – 8 W / 7 W	105 µW
	Medium, 0.3 W – 35 W / 30 W	10.5 mW
	High, 2 W – 350 W / 300 W	105 mW
리드백 분해능
전류	Low, 0.6 A	15 µA
	Medium, 6 A	100 µA
	High, 60 A	1 mA
전압	Low, 15 V	0.27 mV
	High, 150 V	2.7 mV

액세서리

기본 액세서리
AC 전원 코드
커넥터 및 수량:
설명	EL33133A	EL34143A	EL34243A
10 A, 3.5 mm 암 4-핀 터미널 I/O 블록 커넥터	1	1	1
10 A, 3.5 mm 암 4-핀 터미널 I/O 블록 커넥터	1	1	2
10 A, 3.5 mm 암 4-핀 터미널 I/O 블록 커넥터	1	1	2
옵션 액세서리
옵션 SEC	SECNISPOM 및 파일 보안
옵션 UK6	UK6테스트 결과 데이터를 통한 커머셜 교정
키사이트 GPIB 모듈 및 랙 장착 키트
• EL34GPBU	GPIB 사용자 설치 가능 인터페이스 모듈
• 1CM104A	랙 장착 플랜지 키트(플랜지 브래킷 2개 포함)
• 1CM105A	랙 장착 플랜지 키트(핸들 및 플랜지 브래킷 2개 미포함)
• 1CM116A	랙 장착 플랜지 키트(플랜지 브래킷 1개 및 하프 모듈 브래킷 1개 포함)
• 1CN107A	핸들 키트(전면 핸들 2개 포함)
• 1CP108A	랙 장착 플랜지 및 핸들 키트(전면 핸들 및 브래킷 2개 포함)
