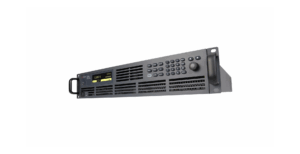

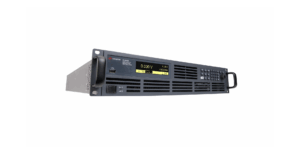

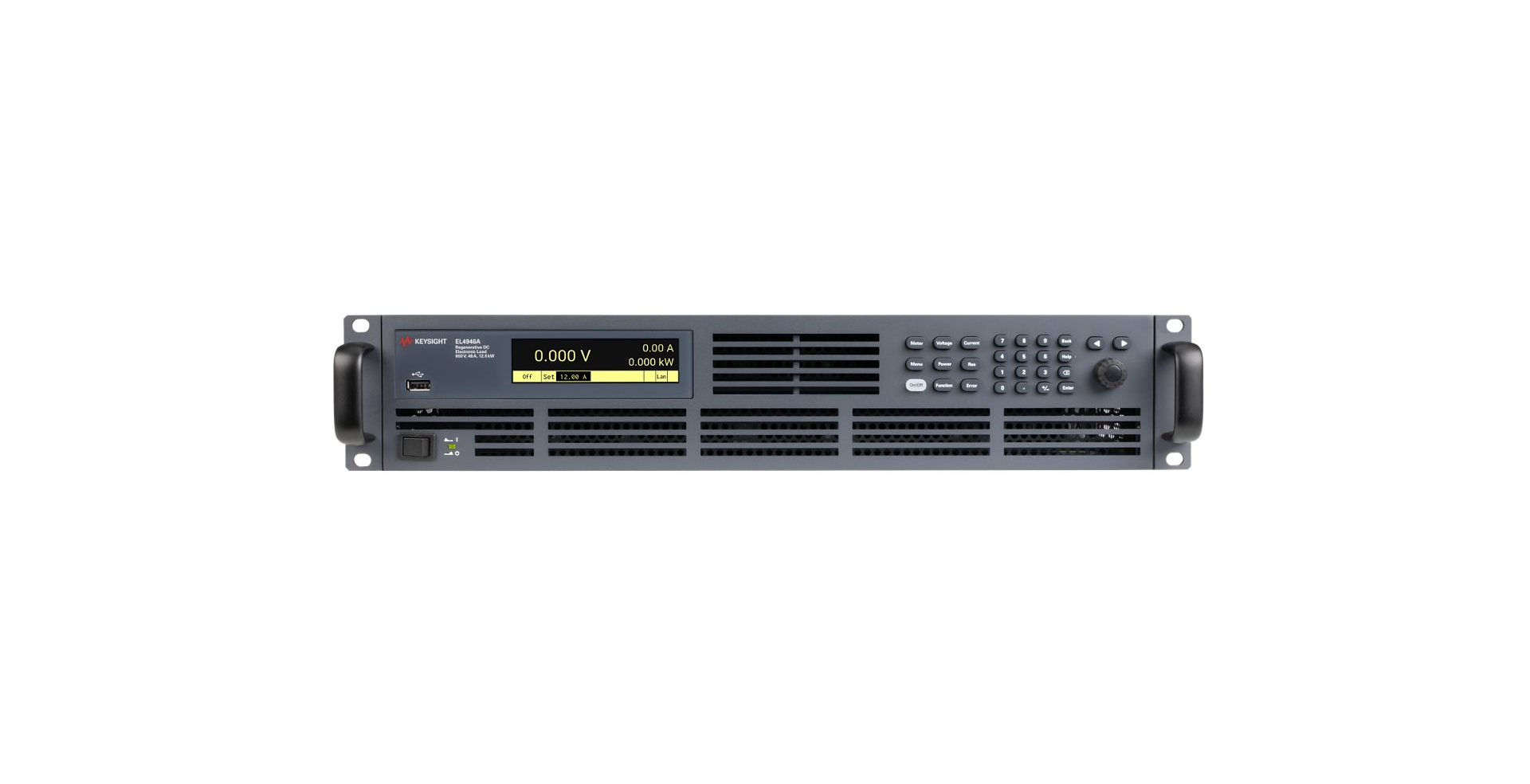

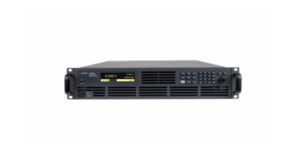

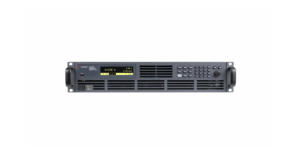

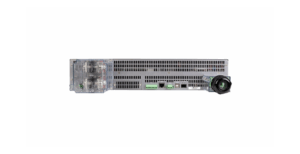

EL4900 시리즈 재생 전자 부하

채널 : 1ch
총 전력 : 2,4,10 & 12kW
렉 유닛 : 1U
프로그래밍 정확도 : 0.03% + 24mV
연결방식 : LAN,USB,CAN,GPIB,RS-232

채널

1ch

총 전력

2,4,10 & 12kW

렉 유닛

프로그래밍 정확도

0.03% + 24mV

연결방식

LAN,USB,CAN,GPIB,RS-232

주요특징

EL4900 시리즈 재생 전자 부하

키사이트 EL4900 시리즈는 중급 어플리케이션을 위한 소형 회생 DC 전자 부하입니다. 1U 및 2U 크기로 제공되며, 흡수된 에너지를 전력망으로 반환하여 전력 사용량과 냉각 비용을 절감합니다.

공간 효율적인 설계는 에너지 비용을 절감하고, 설치 공간을 절약하며, 통합 속도를 높이는 동시에 단일 솔루션에서 안정적인 성능과 유연한 기능을 제공합니다.

PathWave Advanced Power Suite와 함께 사용할 경우, EL4900은 복잡한 전력 소자에 대한 빠른 자동화, 심층적인 인사이트, 그리고 효율적인 검증을 성능 저하 없이 제공합니다.

EL4900 시리즈를 사용하면 다음 작업을 수행할 수 있습니다.

다양한 테스트 요구에 맞춰 완벽한 재생 부하를 제공합니다.
광범위한 적용 범위를 위해 최대 240A의 전류 싱크를 갖춘 80V, 500V, 800V의 전압 옵션을 제공합니다.
소규모에서 고전력 테스트 요구 사항까지 충족할 수 있도록 2,000W에서 12,000W까지의 광범위한 전력 범위를 제공합니다.
업계 최고의 컴팩트한 1U 또는 2U 디자인으로 랙 효율성을 극대화하세요.
최대 16개 유닛까지 병렬로 연결하여 귀중한 랙 공간을 절약하세요.
전력을 재생하여 그리드에 다시 공급함으로써 운영 비용을 절감합니다.
LAN, USB, CAN 등 다양한 산업용 인터페이스와 손쉽게 연결하세요. 아날로그, GPIB, RS-232도 옵션으로 제공됩니다.

병렬 장치로 원활하게 전력 확장

여러 개의 전자 부하를 병렬로 연결하면 테스트 시스템에 전력 유연성을 더할 수 있는 좋은 방법입니다. EL4900을 사용하면 테스트 시스템을 쉽게 확장할 수 있습니다. 1차/2차 모드를 사용하면 최대 16개의 장치를 병렬로 연결하고 하나로 제어하여 최대 192kW의 총 전력을 제공할 수 있습니다. 각 장치를 개별적으로 프로그래밍할 필요 없이 한 번만 구성하면 즉시 확장할 수 있습니다.

DUT의 전력 성능에 대한 전체 그림을 확인하세요

EL4900은 기본적인 판독값 그 이상을 제공합니다. 두 가지 모드의 유연성을 통해 전압 및 전류를 동시에 측정할 수 있습니다. 정확하고 안정적인 값을 얻으려면 평균화 모드를 사용하고, 빠르고 동적인 프로파일을 얻으려면 디지털화 모드로 전환하세요. 또한, 내장된 전력, 암페어-아워(A/h), 와트-아워(W/h) 계산 기능을 통해 효율 테스트 및 에너지 저장 분석을 간소화하여 DUT의 전력 프로파일을 더욱 빠르고 확실하게 특성화할 수 있습니다.

제품사양

EL4900 시리즈 재생 전자 부하

Specifications – EL491X, 2kW Models
Model	EL4913A	EL4915A	EL4916A
DC 정격
전압 (Voltage)	80 V	500 V	800 V
전류 (Current)	40 A	12 A	8 A
전력 (Power)	2 kW	2 kW	2 kW
프로그래밍 정확도
전압 (Voltage)	0.03% + 24 mV	0.03% + 150 mV	0.03% + 240 mV
전류 (Current)	0.1% + 40 mA	0.1% + 12 mA	0.1% + 8 mA
저항 (Resistance)	3 mΩ	10 mΩ	10 mΩ
전력 (Power)	0.5% + 10 W	0.5% + 10 W	0.5% + 10 W
리드백 정확도
전압 (Voltage)	0.03% + 24 mV	0.03% + 150 mV	0.03% + 240 mV
전류 (Current)	0.1% + 60 mA	0.1% + 12 mA	0.1% + 8 mA
전력 (Power)	0.5% + 10 W	0.5% + 10 W	0.5% + 10 W
부하 조정 (Load Regulation)
전압 (Voltage)	≤ 16 mV	≤ 100 mV	≤ 160 mV
전류 (Current)	≤ 40 mA	≤ 12 mA	≤ 8 mA

Supplemental Characteristics – EL491x, 2kW
특성 (Characteristics)	EL4913A	EL4915A	EL4916A
정전압 모드 프로그래밍 및 리드백
범위 (Range)	0 to 80 V	0 to 500 V	0 to 800 V
해상도 (Resolution)	1 mV	10 mV	10 mV
온도 계수 (Temperature coefficient)	≤ 30 ppm/℃	≤ 30 ppm/℃	≤ 30 ppm/℃
정전류 모드 프로그래밍 및 리드백
범위 (Range)	0 to 40 A	0 to 12 A	0 to 8 A
해상도 (Resolution)	10 mA	1 mA	1 mA
온도 계수 (Temperature coefficient)	≤ 50 ppm/℃	≤ 50 ppm/℃	≤ 50 ppm/℃
정저항 모드 프로그래밍
부하 저항 범위 (Load resistance range)	0.03 to 2,400 Ω	0.3 to 15,000 Ω	0.45 to 22,500 Ω
해상도 (Resolution)	1 mΩ	10 mΩ	10 mΩ
정전력 모드 프로그래밍 및 리드백
범위 (Range)	0 to 2 kW	0 to 2 kW	0 to 2 kW
해상도 (Resolution)	1 W	1 W	1 W
최대 슬루율 (Maximum Slew Rate)
상승/하강 기울기 (Rise/Fall slope)	10 A/ms	3 kA/s	2 kA/s
라인 조정 (Line Regulation)
전압 (Voltage)	≤ 16 mV	≤ 100 mV	≤ 160 mV
전류 (Current)	≤ 24 mA	≤ 7.2 mA	≤ 4.8 mA
보호 기능 (Protection Capability)
과전압 (Overvoltage)	82 V	530 V	835 V
과전류 (Overcurrent)	42 A	12.5 A	8.4 A
과전력 (Overpower)	2,040 W	2,040 W	2,040 W

Specifications – EL492x, 4 kW Models
Model	EL4923A	EL4925A	EL4926A
DC 정격
전압 (Voltage)	80 V	500 V	800 V
전류 (Current)	80 A	24 A	16 A
전력 (Power)	4 kW	4 kW	4 kW
프로그래밍 정확도
전압 (Voltage)	0.03% + 24 mV	0.03% + 150 mV	0.03% + 240 mV
전류 (Current)	0.1% + 80 mA	0.1% + 24 mA	0.1% + 16 mA
저항 (Resistance)	3 mΩ	10 mΩ	10 mΩ
전력 (Power)	0.5% + 20 W	0.5% + 20 W	0.5% + 20 W
리드백 정확도
전압 (Voltage)	0.03% + 24 mV	0.03% + 150 mV	0.03% + 240 mV
전류 (Current)	0.1% + 120 mA	0.1% + 24 mA	0.1% + 16 mA
전력 (Power)	0.5% + 20 W	0.5% + 20 W	0.5% + 20 W
부하 조정
전압 (Voltage)	≤ 16 mV	≤ 100 mV	≤ 160 mV
전류 (Current)	≤ 80 mA	≤ 24 mA	≤ 16 mA

Supplemental Characteristics – EL492x, 4 kW
특성 (Characteristics)	EL4923A	EL4925A	EL4926A
정전압 모드 프로그래밍 및 리드백
범위 (Range)	0 to 80 V	0 to 500 V	0 to 800 V
해상도 (Resolution)	1 mV	10 mV	10 mV
온도 계수 (Temperature coefficient)	≤ 30 ppm/℃	≤ 30 ppm/℃	≤ 30 ppm/℃
정전류 모드 프로그래밍 및 리드백
범위 (Range)	0 to 80 A	0 to 24 A	0 to 16 A
해상도 (Resolution)	10 mA	1 mA	1 mA
온도 계수 (Temperature coefficient)	≤ 50 ppm/℃	≤ 50 ppm/℃	≤ 50 ppm/℃
정저항 모드 프로그래밍
부하 저항 범위 (Load resistance range)	0.015 to 1,200 Ω	0.15 to 7,500 Ω	0.22 to 11,250 Ω
해상도 (Resolution)	1 mΩ	10 mΩ	10 mΩ
정전력 모드 프로그래밍 및 리드백
범위 (Range)	0 to 4 kW	0 to 4 kW	0 to 4 kW
해상도 (Resolution)	1 W	1 W	1 W
최대 슬루율
상승/하강 기울기 (Rise/Fall slope)	20 A/ms	6 kA/s	4 kA/s
라인 조정
전압 (Voltage)	≤ 16 mV	≤ 100 mV	≤ 160 mV
전류 (Current)	≤ 48 mA	≤ 14.4 mA	≤ 9.6 mA
보호 기능
과전압 (Overvoltage)	82 V	530 V	835 V
과전류 (Overcurrent)	84 A	25 A	16.8 A
과전력 (Overpower)	4,080 W	4,080 W	4,080 W

Specifications – EL493x, 6 kW Models
Model	EL4933A	EL4935A	EL4936A
DC 정격
전압 (Voltage)	80 V	500 V	800 V
전류 (Current)	120 A	36 A	24 A
전력 (Power)	6 kW	6 kW	6 kW
프로그래밍 정확도
전압 (Voltage)	0.03% + 24 mV	0.03% + 150 mV	0.03% + 240 mV
전류 (Current)	0.1% + 120 mA	0.1% + 36 mA	0.1% + 24 mA
저항 (Resistance)	3 mΩ	10 mΩ	10 mΩ
전력 (Power)	0.5% + 30 W	0.5% + 30 W	0.5% + 30 W
리드백 정확도
전압 (Voltage)	0.03% + 24 mV	0.03% + 150 mV	0.03% + 240 mV
전류 (Current)	0.1% + 200 mA	0.1% + 36 mA	0.1% + 24 mA
전력 (Power)	0.5% + 30 W	0.5% + 30 W	0.5% + 30 W
부하 조정
전압 (Voltage)	≤ 16 mV	≤ 100 mV	≤ 160 mV
전류 (Current)	≤ 120 mA	≤ 36 mA	< 32 mA

Supplemental Characteristics – EL493xA, 6 kW
특성 (Characteristics)	EL4933A	EL4935A	EL4936A
정전압 모드 프로그래밍 및 리드백
범위 (Range)	0 to 80 V	0 to 500 V	0 to 800 V
해상도 (Resolution)	1 mV	10 mV	10 mV
온도 계수 (Temperature coefficient)	≤ 30 ppm/℃	≤ 30 ppm/℃	≤ 30 ppm/℃
정전류 모드 프로그래밍 및 리드백
범위 (Range)	0 to 120 A	0 to 36 A	0 to 24 A
해상도 (Resolution)	10 mA	1 mA	1 mA
온도 계수 (Temperature coefficient)	≤ 50 ppm/℃	≤ 50 ppm/℃	≤ 50 ppm/℃
정저항 모드 프로그래밍
부하 저항 범위 (Load resistance range)	0.01 to 800 Ω	0.1 to 5,000 Ω	0.15 to 7,500 Ω
해상도 (Resolution)	1 mΩ	10 mΩ	10 mΩ
정전력 모드 프로그래밍 및 리드백
범위 (Range)	0 to 6 kW	0 to 6 kW	0 to 6 kW
해상도 (Resolution)	1 W	1 W	1 W
최대 슬루율
상승/하강 기울기 (Rise/Fall slope)	30 A/ms	9 kA/s	6 kA/s
라인 조정
전압 (Voltage)	≤ 16 mV	≤ 100 mV	≤ 160 mV
전류 (Current)	≤ 72 mA	≤ 28.8 mA	≤ 14.4 mA
보호 기능
과전압 (Overvoltage)	82 V	530 V	835 V
과전류 (Overcurrent)	26 A	37 A	25.2 A
과전력 (Overpower)	6,120 W	6,120 W	6,120 W

Specifications – EL494x, 12 kW Models
	EL4943A	EL4945A	EL4946A
DC 정격
전압 (Voltage)	80 V	500 V	800 V
전류 (Current)	240 A	72 A	48 A
전력 (Power)	12 kW	12 kW	12 kW
프로그래밍 정확도
전압 (Voltage)	0.03% + 24 mV	0.03% + 150 mV	0.03% + 240 mV
전류 (Current)	0.1% + 240 mA	0.1% + 72 mA	0.1% + 48 mA
저항 (Resistance)	3 mΩ	10 mΩ	10 mΩ
전력 (Power)	0.5% + 60 W	0.5% + 60 W	0.5% + 60 W
리드백 정확도
전압 (Voltage)	0.03% + 24 mV	0.03% + 150 mV	0.03% + 240 mV
전류 (Current)	0.1% + 380 mA	0.1% + 72 mA	0.1% + 48 mA
전력 (Power)	0.5% + 60 W	0.5% + 60 W	0.5% + 60 W
부하 조정
전압 (Voltage)	≤ 16 mV	≤ 100 mV	≤ 160 mV
전류 (Current)	≤ 240 mA	≤ 72 mA	< 64 mA

Supplemental Characteristics – EL494x, 12 kW
특성 (Characteristics)	EL4943A	EL4945A	EL4946A
정전압 모드 프로그래밍 및 리드백
범위 (Range)	0 to 80 V	0 to 500 V	0 to 800 V
해상도 (Resolution)	1 mV	10 mV	10 mV
온도 계수 (Temperature coefficient)	≤ 30 ppm/℃	≤ 30 ppm/℃	≤ 30 ppm/℃
정전류 모드 프로그래밍 및 리드백
범위 (Range)	0 to 240 A	0 to 72 A	0 to 48 A
해상도 (Resolution)	10 mA	10 mA	10 mA
온도 계수 (Temperature coefficient)	≤ 50 ppm/℃	≤ 50 ppm/℃	≤ 50 ppm/℃
정저항 모드 프로그래밍
부하 저항 범위 (Load resistance range)	0.005 to 400 Ω	0.05 to 2,500 Ω	0.08 to 3,750 Ω
해상도 (Resolution)	1 mΩ	10 mΩ	10 mΩ
정전력 모드 프로그래밍 및 리드백
범위 (Range)	0 to 12 kW	0 to 12 kW	0 to 12 kW
해상도 (Resolution)	1 W	1 W	1 W
최대 슬루율
상승/하강 기울기 (Rise/Fall slope)	60 A/ms	18 kA/s	12 kA/s
라인 조정
전압 (Voltage)	≤ 16 mV	≤ 100 mV	≤ 160 mV
전류 (Current)	≤ 144 mA	≤ 57.6 mA	≤ 28.8 mA
보호 기능
과전압 (Overvoltage)	82 V	530 V	835 V
과전류 (Overcurrent)	252 A	75 A	50.4 A
과전력 (Overpower)	12,240 W	12,240 W	12,240 W

Common Characteristics – All Models
특성 (Characteristic)	모든 모델 (All Models)
명령 처리 시간	명령 수신부터 출력 변경 시작까지 ≤ 0.1 ms
병렬 기능	Primary/secondary 모드로 최대 16개 장치 연결 가능
컴퓨터 인터페이스	LXI 1.5, LAN (10/100/1 Gb), USB 2.0 (USB-TMC488), GPIB (SCPI – 1993, IEEE 488.2), CAN (CAN 2.0A/B 호환, CANopen)
아날로그	0 to 10 V 풀 스케일
공칭 AC 입력 범위 및 주파수	EL491x/EL492x: 3상; 110 – 520 VAC, 50/60 Hz
	EL493x/EL494x: 3상; 380 – 520 VAC, 50/60 Hz (참고: 200-208 VAC에서 작동 시 정격 전류 및 전력은 35% 감소)
최대 피상 전력 (Max. Apparent Power)	EL491xA: 2.25 kVA, EL492xA: 4.5 kVA, EL493xA: 6.5 kVA, EL494xA: 13kVA
최대 AC 전류	EL491xA, EL492xA, EL493xA: 12.5 A, EL494xA: 25 A
역률 (Power factor)	공칭 입력 및 정격 전력에서 0.99
일반 중량	EL491xA: 12 kg (26.5 lbs.), EL492xA: 13.5 kg (29.8 lbs.), EL493xA: 15 kg (33.1 lbs.), EL494xA: 30 kg (66.2 lbs.)
크기	EL491xA, EL492xA, EL493xA: 1U, 풀 랙 폭
	EL494xA: 2U, 풀 랙 폭
