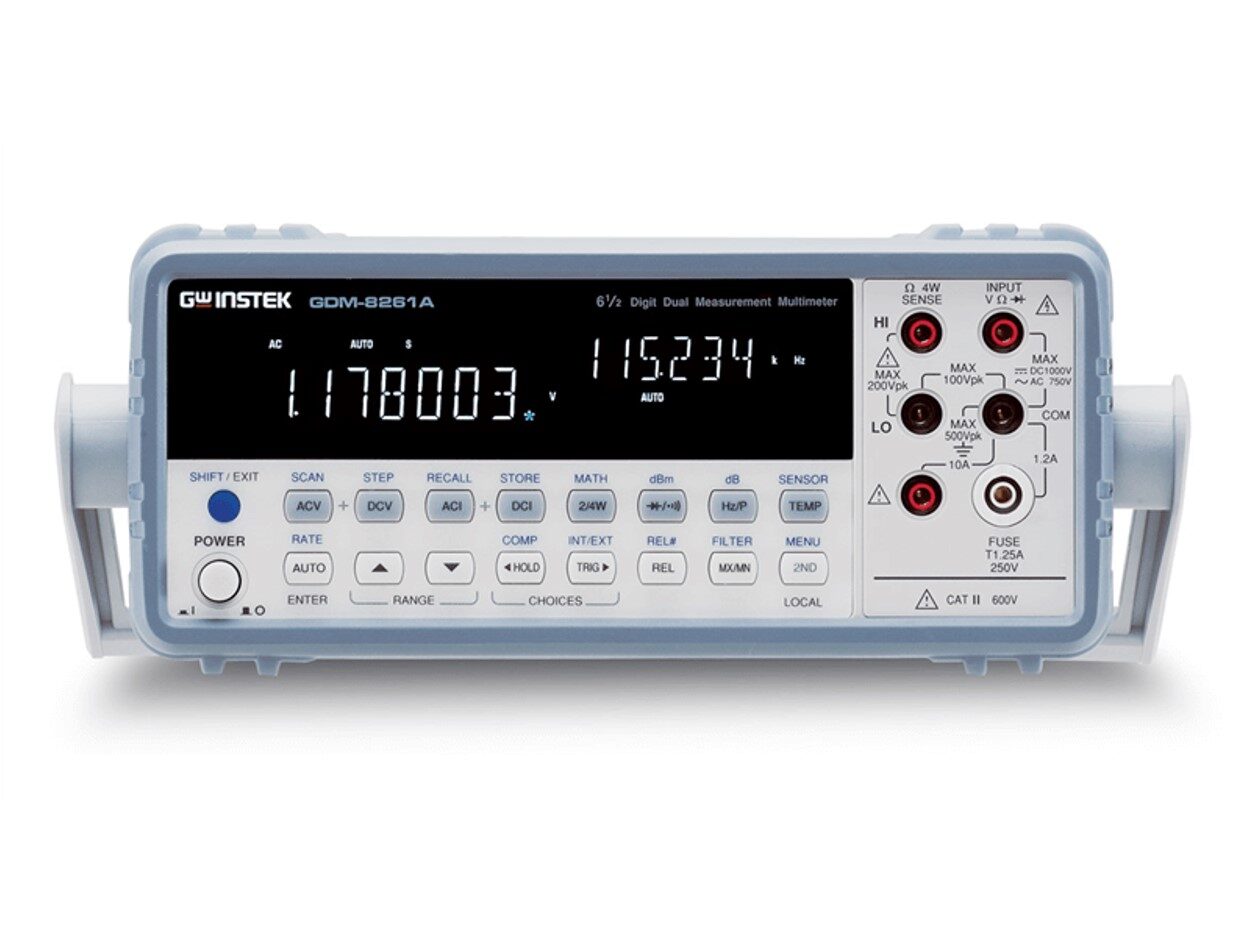

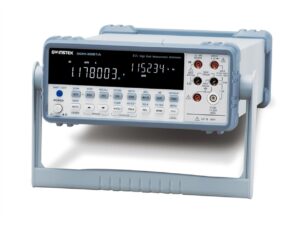

GDM-8261A 디지털 멀티미터

GDM-8261A 디지털 멀티미터

  • 분해능 : 6.5 digits
  • DCV 정확도 : 0.0035%
  • 카운트 : 1,200,000
  • 인터페이스 : RS-232C/USB/IO
카타로그
매뉴얼
견적요청

DCV

100mV to 1000V

DCI

100uA to 10A

Digit

6.5 Digit

DCV Accuracy

0.0035%

Interface

RS-232C/USB/IO

주요특징

• 6 1/2 자리 디스플레이: 1,200,000 카운트

• DCV 기본 정확도: 0.0035%

• 선택된 두 측정값을 동시에 수행하는 듀얼 측정

• 밝은 진공 형광 디스플레이 (VFD)

• AC+DC 전압 또는 전류 측정 기능 제공

• 11가지 측정 기능 및 10가지 수학 함수

• 고해상도: DCI에서 최대 100pA, ACI에서 최대 1nA까지의 측정

• 온도 측정 (RTD 및 열전대): -200°C ~ +1820°C

• 높은 전송 속도: USB를 통해 최대 2,400회의 측정/초

• 표준 인터페이스: USB, RS232C, 디지털 I/O

• 옵션 인터페이스: GPIB 또는 LAN

• 옵션 스캐너 카드: GDM-SC1 (V 채널 x16, I 채널 x2)

• 무료 PC 소프트웨어: DMM Viewer, LabVIEW 드라이버

제품사양
제품 사양
기능
범위*1 분해능 테스트 전류/ 24시간 90일  1년 온도 계수 0~18℃/28~55℃
주파수 및 일반 23℃±1℃ 23℃±5℃ 23℃±5℃
DC 전압
100.0000mV 0.1uV 10MΩ or >10GΩ 0.0030+0.0030 0.0040+0.0035 0.0050+0.0035 0.0005+0.0005
1.000000V 1uV 10MΩ or >10GΩ 0.0015+0.0004 0.0020+0.0005 0.0035+0.0005 0.0005+0.0001
10.00000V 10uV 11.11MΩ±1% 0.0020+0.0006 0.0030+0.0007 0.0048+0.0007 0.0005+0.0001
100.0000V 0.1mV 10.1MΩ±1% 0.0020+0.0006 0.0035+0.0006 0.0081+0.0006 0.0005+0.0001
1000.000V 1mV 10.1MΩ±1% 0.0025+0.0006 0.0044+0.0010 0.0090+0.0010 0.0005+0.0001
저항*2
100.0000Ω 100uΩ 1mA 0.030+0.0030 0.008+0.004 0.010+0.004 0.0008+0.0005
1.000000kΩ 1mΩ 1mA 0.020+0.0005 0.008+0.001 0.010+0.001 0.0008+0.0001
10.00000kΩ 10mΩ 100uA 0.020+0.0005 0.008+0.001 0.010+0.001 0.0008+0.0001
100.0000kΩ 100mΩ 10uA 0.020+0.0005 0.008+0.001 0.010+0.001 0.0008+0.0001
1.000000MΩ 1Ω 3.5uA 0.020+0.0010 0.008+0.001 0.010+0.001 0.0010+0.0002
10.00000MΩ 10Ω 350nA 0.0150+0.0010 0.020+0.001 0.040+0.001 0.0030+0.0004
100.0000MΩ 100Ω 350nA//10MΩ 0.3000+0.0100 0.800+0.010 0.800+0.010 0.1500+0.0002
DC 전류
100.0000uA 100pA <0.015V 0.010+0.020 0.04+0.025 0.05+0.025 0.002+0.0030
1.000000mA 1nA <0.15V 0.007+0.005 0.03+0.005 0.05+0.005 0.002+0.0005
10.00000mA 10nA <0.07V 0.005+0.010 0.03+0.020 0.05+0.020 0.002+0.0020
100.0000mA 0.1uA <0.7V 0.010+0.004 0.03+0.005 0.05+0.005 0.002+0.0005
1.000000A 1uA <0.8V 0.050+0.006 0.08+0.010 0.10+0.010 0.005+0.0010
10.00000A 10uA <0.5V 0.100+0.008 0.12+0.008 0.15+0.008 0.005+0.0008
도통 테스트
1000.000Ω 0.001Ω 1mA 0.002+0.030 0.008+0.030 0.010+0.030 0.001+0.002
다이오드 테스트*3
1.000000V 1uV 1mA*4 0.002+0.010 0.008+0.020 0.010+0.020 0.001+0.002
True RMS AC 전압*5
100.0000mV 0.1uA 3Hz~5Hz 1.00+0.03 1.00+0.04 1.00+0.04 0.100+0.004
5Hz~10Hz 0.35+0.03 0.35+0.04 0.35+0.04 0.035+0.004
10Hz~20kHz 0.04+0.03 0.04+0.04 0.06+0.04 0.005+0.004
20kHz~50kHz 0.10+0.05 0.11+0.05 0.12+0.05 0.011+0.005
50kHz~100kHz 0.55+0.08 0.60+0.08 0.60+0.08 0.060+0.008
100kHz~300kHz*7 4.00+0.50 4.00+0.50 4.00+0.50 0.200+0.020
1.000000V~ 1uV~ 3Hz~5Hz 1.00+0.02 1.00+0.03 1.00+0.03 0.100+0.003
750.000V*6 1mV 5Hz~10Hz 0.35+0.02 0.35+0.03 0.35+0.03 0.035+0.003
    10Hz~20kHz 0.04+0.02 0.05+0.03 0.06+0.03 0.005+0.003
    20kHz~50kHz 0.10+0.04 0.11+0.05 0.12+0.05 0.011+0.005
    50kHz~100kHz 0.55+0.08 0.60+0.08 0.60+0.08 0.060+0.008
    100kHz~300kHz*7 4.00+0.50 4.00+0.50 4.00+0.50 0.200+0.020
True RMS AC 전류*5
1.000000mA 1nA 3Hz~5Hz 1.00+0.04 1.00+0.04 1.0+0.04 0.100+0.006
5Hz~10Hz 0.30+0.04 0.30+0.04 0.3+0.04 0.035+0.006
10Hz~5kHz 0.10+0.04 0.10+0.04 0.1+0.04 0.015+0.006
5kHz~10kHz 0.20+0.25 0.20+0.25 0.2+0.25 0.030+0.006
10.00000mA 10nA 3Hz~5Hz 1.10+0.06 1.10+0.06 1.10+0.06 0.200+0.006
5Hz~10Hz 0.35+0.06 0.35+0.06 0.35+0.06 0.100+0.006
10Hz~5kHz 0.15+0.06 0.15+0.06 0.15+0.06 0.015+0.006
5kHz~10kHz 0.35+0.70 0.35+0.70 0.35+0.70 0.030+0.006
100.0000mA 100nA 3Hz~5Hz 1.00+0.04 1.00+0.04 1.0+0.04 0.100+0.006
5Hz~10Hz 0.30+0.04 0.30+0.04 0.3+0.04 0.035+0.006
10Hz~5kHz 0.10+0.04 0.10+0.04 0.1+0.04 0.015+0.006
5kHz~10kHz 0.20+0.25 0.20+0.25 0.2+0.25 0.030+0.006
1.000000A 1uA 3Hz~5Hz 1.00+0.04 1.00+0.04 1.00+0.04 0.100+0.006
5Hz~10Hz 0.30+0.04 0.30+0.04 0.30+0.04 0.035+0.006
10Hz~5kHz 0.10+0.04 0.10+0.04 0.10+0.04 0.015+0.006
5kHz~10kHz 0.35+0.70 0.35+0.70 0.35+0.70 0.030+0.006
10.00000A 10uA 3Hz~5Hz 1.10+0.06 1.10+0.06 1.10+0.06 0.100+0.006
5Hz~10Hz 0.35+0.06 0.35+0.06 0.35+0.06 0.035+0.006
10Hz~5kHz 0.15+0.06 0.15+0.06 0.15+0.06 0.015+0.006
5kHz~10kHz 0.35+0.70 0.35+0.70 0.35+0.70 0.030+0.006
주파수 주기*8
100.0000mV~ – 3Hz~5Hz 0.1 0.1 0.1 0.005
750.0000V*6 5Hz~10Hz 0.05 0.05 0.05 0.005
  10Hz~40Hz 0.03 0.03 0.03 0.001
  40Hz~300kHz 0.006 0.01 0.01 0.001
온도 (RTD)*9
-200~+600℃ 0.002℃ – – – 0.06℃ (typ.) –
온도 (써모커플)*9
-200~+1372℃ 0.003℃ J/K/N/T/E 타입 – – 0.2℃ (typ.) 0.004℃/℃ (typ.)
-50~+1870℃ 0.01℃ R/S/B 타입 – – 1.0℃ (typ.) 0.14℃/℃
일반
디스플레이 VFD, 2컬러 디스플레이
인터페이스 RS-232, USB, 디지털 I/O
AC 입력 전원 AC 100V/120V/220V/240V±10%, 45Hz~66Hz &360Hz~440Hz
소모 전력 최대 25VA
치수 및 무게 265(W) x 107(H) x 350(D) mm, 약 3.1kg
*1 1000Vdc/750Vac, 10A 및 도통 테스트를 제외한 모든범위에서 20% over-range.
*2 상기 사양은 REL 기능을 사용한 4선또는 2선 기능에 대한 것입니다.
*3 정확도 사양은 입력 단자에서 측정된 전압에 대한 것입니다.
*4 전류원의 변동은 다이오드접합에 걸리는 전압 강하의 변동을 발생시킵니다.
*5 정현파 입력이 해당범위의 5% 이상일 때의 사양입니다.
*6 750Vac 범위는 100kHz로 제한됩니다.
*7 측정 값 오류 : 30%@ 1MHz, typ.
*8 입력 100mV 이상; 입력 10mV~100mV인 경우, 측정 값 오류 %x 10
*9 상기 사양은 프로브와접점에 의한 정확도를 포함하지 않습니다.
액세서리
기본 액세서리
퀵 스타트 가이드 x 1, 전원 코드 x 1, 테스트 리드 GTL-207 x 1, USB 케이블 GTL-247 x 1, 사용 설명서 CD x1,
캘리브레이션 키 GDM-01 x 1 (펌웨어 업그레이드 용)
옵션
옵션.01 GDM-SC1 스캐너카드 (V CH x 16, I CH x 2)
옵션.02 GPIB 카드
옵션.03 LAN 카드
* GPIB 카드와 LAN 카드를 동시에 설치할 수 없습니다.
옵션 액세서리
GTL-108A 4선 타입테스트 리드
GTL-232 RS-232 케이블, 9핀(암)-9핀, 널 모뎀,2m
GTL-248 GPIB 케이블, 2m
GRA-422 랙 어댑터패널 (19”, 2U)
GTL-128J 연장 케이블 (J 타입)
GTL-128T 연장 케이블 (T타입)
GTL-128K 연장 케이블 (K타입)
GTL-205 온도 프로브어댑터 (써모커플, K 타입)
