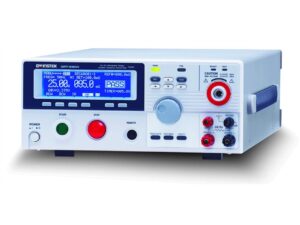

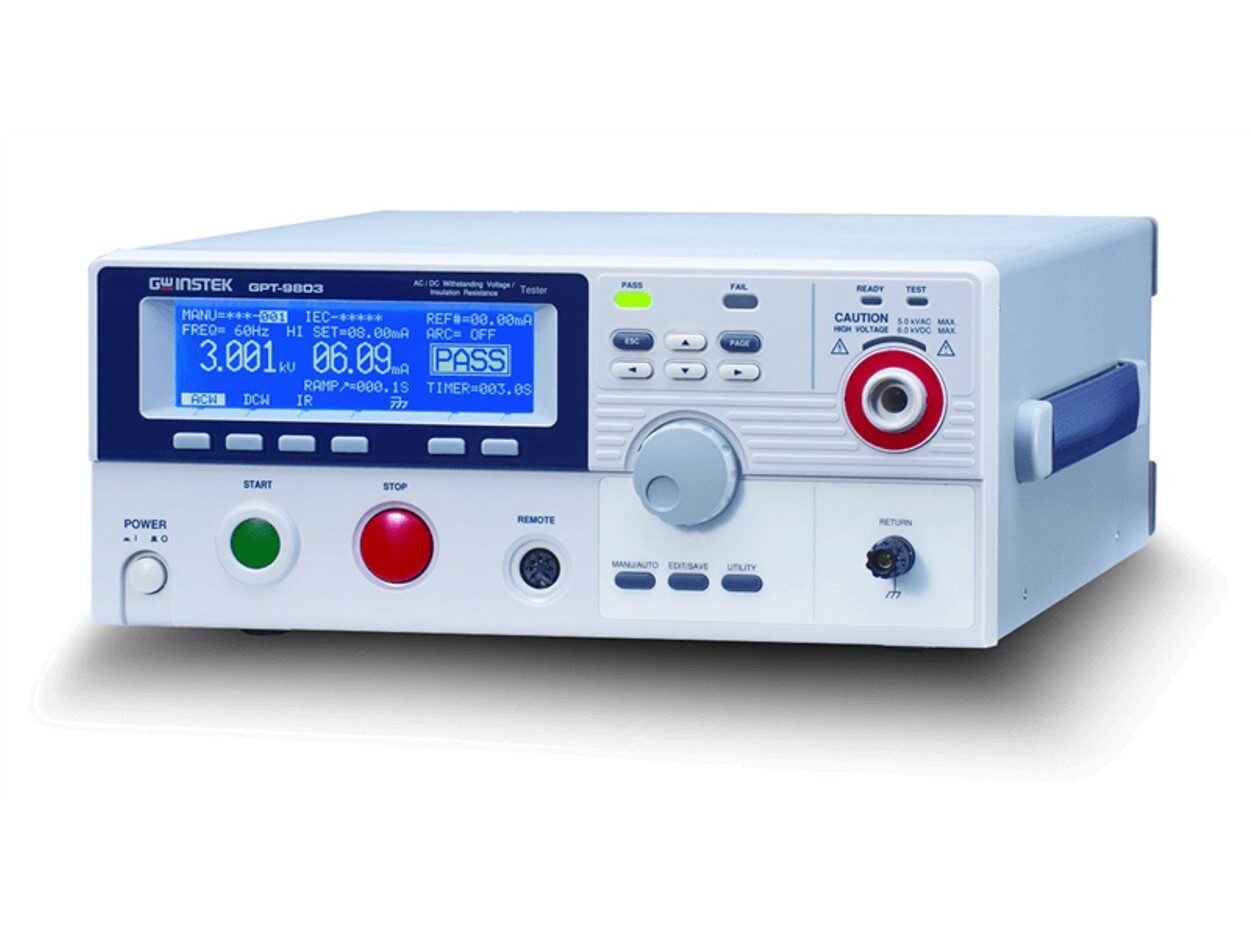

GPT-9800 시리즈

GPT-9800 시리즈

  • 테스트 용량 : 200VA
  • 테스트 전압 : 5kVac/6kVdc
  • 테스트 기능 : ACW/DCW/IR/GB
  • 인터페이스 : RS-232C/USB/IO, GPIB(옵션)
  • 출력전압범위 : 0.05kV ~ 5kVac
카타로그
매뉴얼
견적요청

테스트 용량

200VA

테스트 전압

5kVac/6kVdc

테스트 기능

ACW/DCW/IR/GB

인터페이스

RS-232C/USB/IO, GPIB(옵션)

출력전압범위

0.05kV ~ 5kVac

주요특징

• 200VA AC 테스트 용량

• 240×64 아이스 블루 도트 매트릭스 LCD

• 수동/자동 모드

• 빠른 선택을 위한 기능 키

• 주의 및 상태 표시를 위한 고강도 플래시

• 안전 인터락 기능

• 제로 크로싱 전원 공급

• 조절 가능한 램프 업 시간

• 진정한 RMS 전류 측정

• 고해상도: 전류 측정에 1uA, 전압 설정에 2V

• 전력 효율성 및 신뢰성 있는 테스트를 향상시키기 위한 PWM 증폭기

• 최대 100개의 메모리 블록을 위한 테스트 조건 (단계) 설정. 각 단계는 개별적으로 명명될 수 있습니다.

• 전면 패널의 원격 단자를 통한 “시작” 및 “중지” 제어

• 인터페이스: RS-232C, USB 장치, 신호 I/O 및 GPIB (옵션)

제품사양
제품사양
교류 내전압시험(ACW) GPT-9801, 9802, 9803, 9804
출력 전압 범위 0.050kV~5.000kVac
출력 전압 분해능 2V/step
출력 전압 정확도 ±(1% of setting  +5V) [무부하시]
최대 정격 부하 200VA (5kV/40mA)
최대 정격 전류 40mA (0.5kV<v≤5kv)< td=””></v≤5kv)<>
10mA (0.1kV≤V≤0.5kV)
출력 전압 파형 정현파
출력 전압 주파수 50Hz/60Hz 선택가능
전압 변동률 ±(1% of reading  +5V) [전부하→ 무부하]
전압 미터 정확도 ±(1% of reading +5V)
전류 측정 범위 0.001mA~40.0mA
전류 최고 분해능 0.001mA/0.01mA/0.1mA
교류 전류 측정 정확도 ±(1.5% of reading  +30 counts) HI SET이1.11mA 미만일때
±(1.5% of reading  +3 counts) HI SET이1.11mA 이상일때
윈도우 비교기 방법 지원
ARC 검출 지원
상승시간(RAMP-UP Time) 0.1s~999.9s
타이머(Test Time)* OFF**, 0.5s~999.9s
접지(GND) ON/OFF
직류 내전압시험(DCW) GPT-9802, 9803, 9804
출력 전압 범위 0.050kV~6.000kVdc
출력 전압 분해능 2V/step
출력 전압 정확도 ±(1% of setting  +5V) [무부하시]
최대 정격 부하 50W (5kV/10mA)
최대 정격 전류 10mA (0.5kV<v≤6kv)< td=””></v≤6kv)<>
2mA (0.05kV≤V≤0.5kV)
전압 변동률 ±(1% of reading  +5V) [전부하→ 무부하]
전압 미터 정확도 ±(1% of reading +5V)
전류 측정 범위 0.001mA~10.0mA
전류 최고 분해능 0.001mA/0.01mA/0.1mA
직류 전류 측정 정확도 ±(1.5% of reading  +30 counts) HI SET이1.11mA 미만일때
±(1.5% of reading  +3 counts) HI SET이1.11mA 이상일때
윈도우 비교기 방법 지원
ARC 검출 지원
상승시간(RAMP-UP Time) 0.1s~999.9s
타이머(Test Time)* OFF**, 0.5s~999.9s
GND ON/OFF
절연 저항시험(IR) GPT-9803, 9804
출력 전압 50V~1000V dc
출력 전압 분해능 50V/step
출력 전압 정확도 ±(1% of setting  +5V) [무부하시]
저항 측정
저항 측정 범위 1MΩ~9500MΩ
시험전압 측정가능한 범위 (정확도)
50V≤V≤450V 1MΩ~50MΩ (±(5% of reading  +1 count))
51MΩ~2000MΩ (±(10% of reading  +1 count))
500V≤V≤1000V 1MΩ~500MΩ (±(5% of reading  +1 count))
501MΩ~9500MΩ (±(10% of reading  +1 count))
윈도우 비교기 방법 지원
출력 임피던스 600kΩ
상승시간(RAMP-UP Time) 0.1s~999.9s
타이머(Test Time)* 1s~999.9s
GND OFF(고정)
그라운드 본드 시험(GB) GPT-9804
출력 전류범위 3.00A~30.00A ac
출력 전류 분해능 0.01A
출력 전류 정확도 3A≤I≤8A : ±(1% of reading +0.2A)
8A<i≤32a :=”” ±(1%=”” of=”” reading=”” +0.05a)<=”” td=””></i≤32a>
측정 전압 최대 8V ac(개방 회로일때)
측정 전압 주파수 50Hz/60Hz 선택가능
저항 측정 범위 10mΩ~650.0mΩ
저항 측정 분해능 0.1mΩ
저항 측정 정확도 ±(1% of reading +2mΩ)
윈도우 비교기 방법 지원
타이머(Test Time)* 0.5s~999.9s
GND OFF(고정)
테스트 방법 4선 방식
메모리
단일 단계 메모리 MANU : 100 blocks
자동시험 메모리 AUTO : 100 blocks, manu per auto : 10
인터페이스
RS232 기본장착
USB(Device) 기본장착
GPIB 선택가능
전면 패널 원격단자(Remote) 기본장착
신호입출력 기본장착
일반
디스플레이 240 x 64 닷 매트릭스 LCD 백라이트 LCD
AC 입력 전원 AC100V/120V/220V/230V±10%, 50/60Hz
전력소비 최대 500VA
치수 330(W)x148(H)x452(D)mm,
무게 최대 약 19kg
* 타이머 정확도 :  ±(100ppm+20ms)
** Timer Off 기능은 장비가 Special MANU 모드에 있을 때만 가능합니다.
액세서리
기본 액세서리
쿽 스타트 가이드 x 1, 전원 코드 x 1, 사용 설명서 CD x 1, Interlock 키 x 1, Remote 단자 플러그(수) x 1,
고전압 테스트 리드 GHT-114 x 1, 그라운드 본드 테스트 리드 GTL-115 x 1 (GPT-9804)
옵션
옵션.01 GPIB 카드
옵션.02 GSB-01 멀티플렉스 스캐너 박스 (8CH HV)
옵션.03 GSB-02 멀티플렉스 스캐너 박스 (6CH HV/2CH GB)
옵션 액세서리
GHT-113 고전압 테스트 피스톨
GHT-205 고전압 테스트 프로브
GTL-232 RS-232 케이블, 9핀(암)-9핀, 널모뎀
GTL-247 USB 케이블, AA 타입, 약 1.8M
GTL-248 GPIB 케이블, 약 2M
GTL-251 GPIB-USB-HS (High Speed)
GRA-417 랙 어댑터패널(19”, 4U) (*GPT-9904 모델에 사용할 수 없습니다.)
