| 제품사양 |
|
| 교류 내전압시험(ACW) |

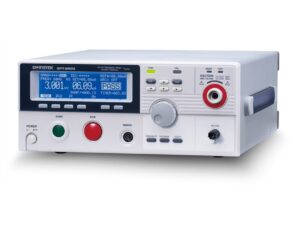

GPT-9901A, 9902A, 9903A, 9904 |
| 출력 전압 범위 |
0.050kV~5.000kVac |
| 출력 전압 분해능 |
2V/step |
| 출력 전압 정확도 |
±(1% of setting +5V) [무부하시] |
| 최대 정격 부하 |
500VA (5kV/100mA) |
| 최대 정격 전류 |
100mA (0.5kV<v≤5kv );=”” 10ma=”” (0.05kv≤v≤0.5kv)<=”” td=””></v≤5kv> |
| 출력 전압 파형 |
정현파 |
| 출력 전압 주파수 |
50Hz/60Hz 선택가능 |
| 전압 변동률 |
±(1% of reading +5V) [전부하→ 무부하] |
| 전압 미터 정확도 |
±(1% of reading +5V) |
| 전류 측정 범위 |
0.001mA~100.0mA |
| 전류 최고 분해능 |
0.001mA/0.01mA/0.1mA |
| 교류 전류 측정 정확도 |
±(1.5% of reading +30 counts) HI SET이1.11mA 미만일때 |
| ±(1.5% of reading +3 counts) HI SET이1.11mA 이상일때 |
| 윈도우 비교기 방법 |
지원 |
| ARC 검출 |
지원 |
| 상승시간(RAMP-UP Time) |
0.1s~999.9s |
| 타이머(Test Time)* |
OFF**, 0.5s~999.9s |
| Sweep 기능** |
지원 |
| 접지(GND) |
ON/OFF |
| 직류 내전압시험(DCW) |
GPT-9902A, 9903A, 9904 |
| 출력 전압 범위 |
0.050kV~6.000kVdc |
| 출력 전압 분해능 |
2V/step |
| 출력 전압 정확도 |
±(1% of setting +5V) [무부하시] |
| 최대 정격 부하 |
100W (5kV/20mA) |
| 최대 정격 전류 |
20mA (0.5kV<v≤6kv)< td=””></v≤6kv)<> |
| 2mA (0.05kV≤V≤0.5kV) |
| 전압 변동률 |
±(1% of reading +5V) [전부하→ 무부하] |
| 전압 미터 정확도 |
±(1% of reading +5V) |
| 전류 측정 범위 |
0.001mA~20.0mA |
| 전류 최고 분해능 |
0.001mA/0.01mA/0.1mA |
| 직류 전류 측정 정확도 |
±(1.5% of reading +30 counts) HI SET이1.11mA 미만일때 |
| ±(1.5% of reading +3 counts) HI SET이1.11mA 이상일때 |
| 윈도우 비교기 방법 |
지원 |
| ARC 검출 |
지원 |
| 상승시간(RAMP-UP Time) |
0.1s~999.9s |
| 타이머(Test Time)* |
OFF**, 0.5s~999.9s |
| Sweep 기능** |
지원 |
| GND |
ON/OFF |
| 절연 저항시험(IR) |
GPT-9903A, 9904 |
| 출력 전압 |
50V~1000V dc |
| 출력 전압 분해능 |
50V/step |
| 출력 전압 정확도 |
±(1% of setting +5V) [무부하시] |
| 저항 측정 |
|
| 저항 측정 범위 |
0.001GΩ~50.00GΩ |
| 시험전압 |
측정가능한 범위 (정확도) |
| 50V≤V≤450V |
0.001GΩ~0.050GΩ (±(5% of reading +1 count)) |
| 0.051GΩ~2.000GΩ (±(10% of reading +1 count)) |
| 500V≤V≤1000V |
0.001GΩ~0.500GΩ (±(5% of reading +1 count)) |
| 0.501GΩ~9.999GΩ (±(10% of reading +1 count)) |
| 10.00GΩ~50.00GΩ (±(20% of reading +1 count)) |
| 윈도우 비교기 방법 |
지원 |
| 출력 임피던스 |
600kΩ |
| 상승시간(RAMP-UP Time) |
0.1s~999.9s |
| 타이머(Test Time)* |
1s~999.9s |
| Sweep 기능** |
지원 |
| GND |
OFF(고정) |
| 그라운드 본드 시험(GB) |

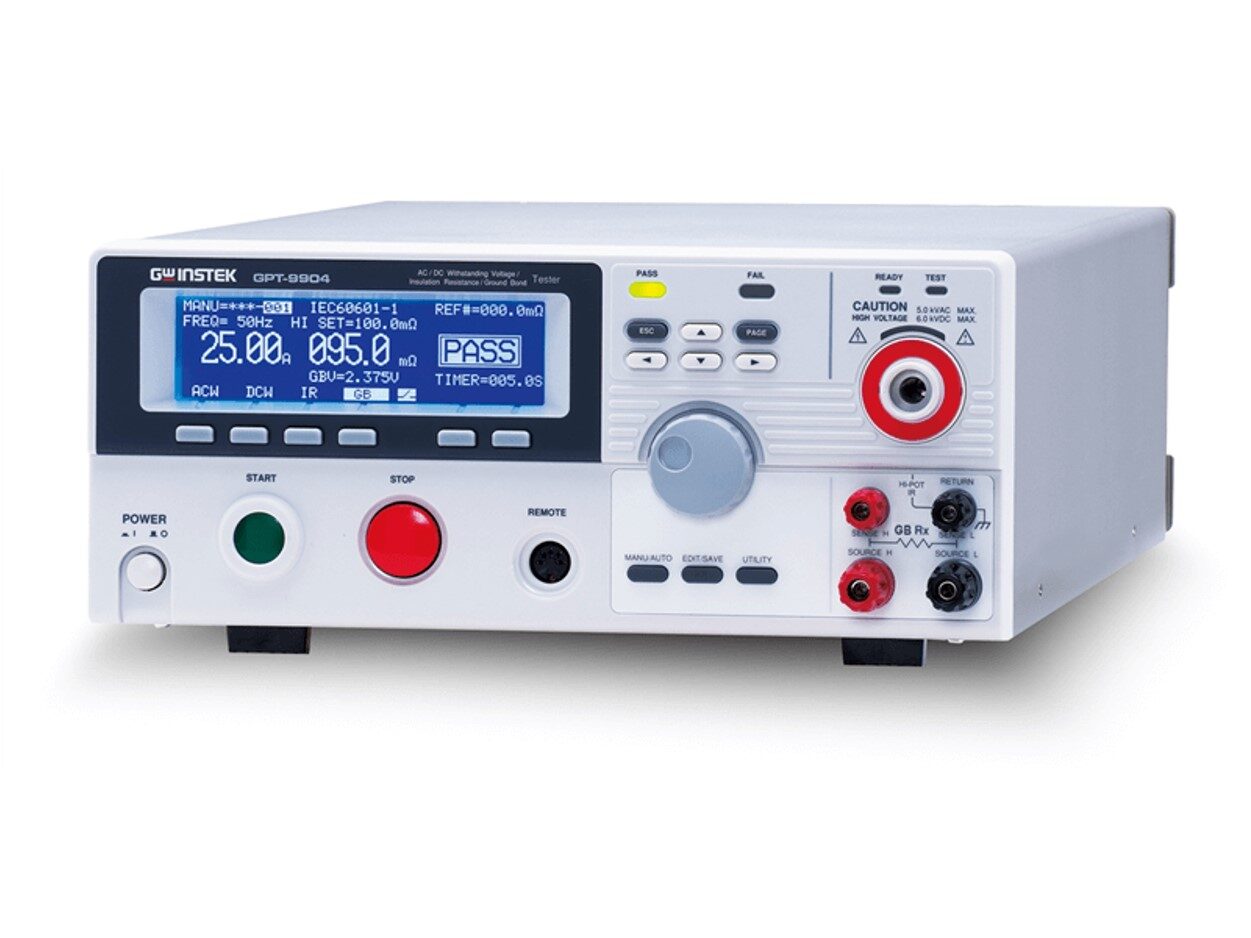

GPT-9904 |
| 출력 전류범위 |
3.00A~32.00A ac |
| 출력 전류 분해능 |
0.01A |
| 출력 전류 정확도 |
3A≤I≤8A : ±(1% of reading +0.2A) |
| 8A<i≤32a :=”” ±(1%=”” of=”” reading=”” +0.05a)<=”” td=””></i≤32a> |
| 측정 전압 |
최대 6V ac(개방 회로일때) |
| 측정 전압 주파수 |
50Hz/60Hz 선택가능 |
| 저항 측정 범위 |
10mΩ~650.0mΩ |
| 저항 측정 분해능 |
0.1mΩ |
| 저항 측정 정확도 |
±(1% of reading +2mΩ) |
| 윈도우 비교기 방법 |
지원 |
| 타이머(Test Time)* |
0.5s~999.9s |
| Sweep 기능** |
지원 |
| GND |
OFF(고정) |
| 측정 방법 |
4선 방식 |
| 메모리 |
|
| 단일 단계 메모리 |
MANU : 100 blocks |
| 자동시험 메모리 |
AUTO : 100 blocks, manu per auto : 10 |
| 인터페이스 |
|
| 뒷면 출력 단자 |
기본장착 |
| RS232 |
기본장착 |
| USB(Device) |
기본장착 |
| GPIB |
선택가능 |
| 전면 패널 원격단자(Remote) |
기본장착 |
| 신호입출력 |
기본장착 |
| 일반 |
|
| 디스플레이 |
240 x 64 닷 매트릭스 LCD 백라이트 LCD |
| AC 입력 전원 |
AC100V/120V/220V/230V±10%, 50/60Hz |
| 전력소비 |
최대 1000VA |
| 치수 |
GPT-9904 : 330(W)x148(H)x587(D)mm |
| GPT-9901A, 9902A, 9903A : 330(W)x148(H)x482(D)mm |
| 무게 |
최대 약 27kg |
|
|
| * 타이머 정확도 : ±(100ppm+20ms) |
| ** Sweep 기능과 Timer Off 기능은 장비가 Special MANU 모드에 있을 때만 가능합니다. |
