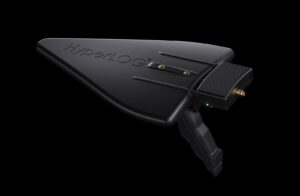

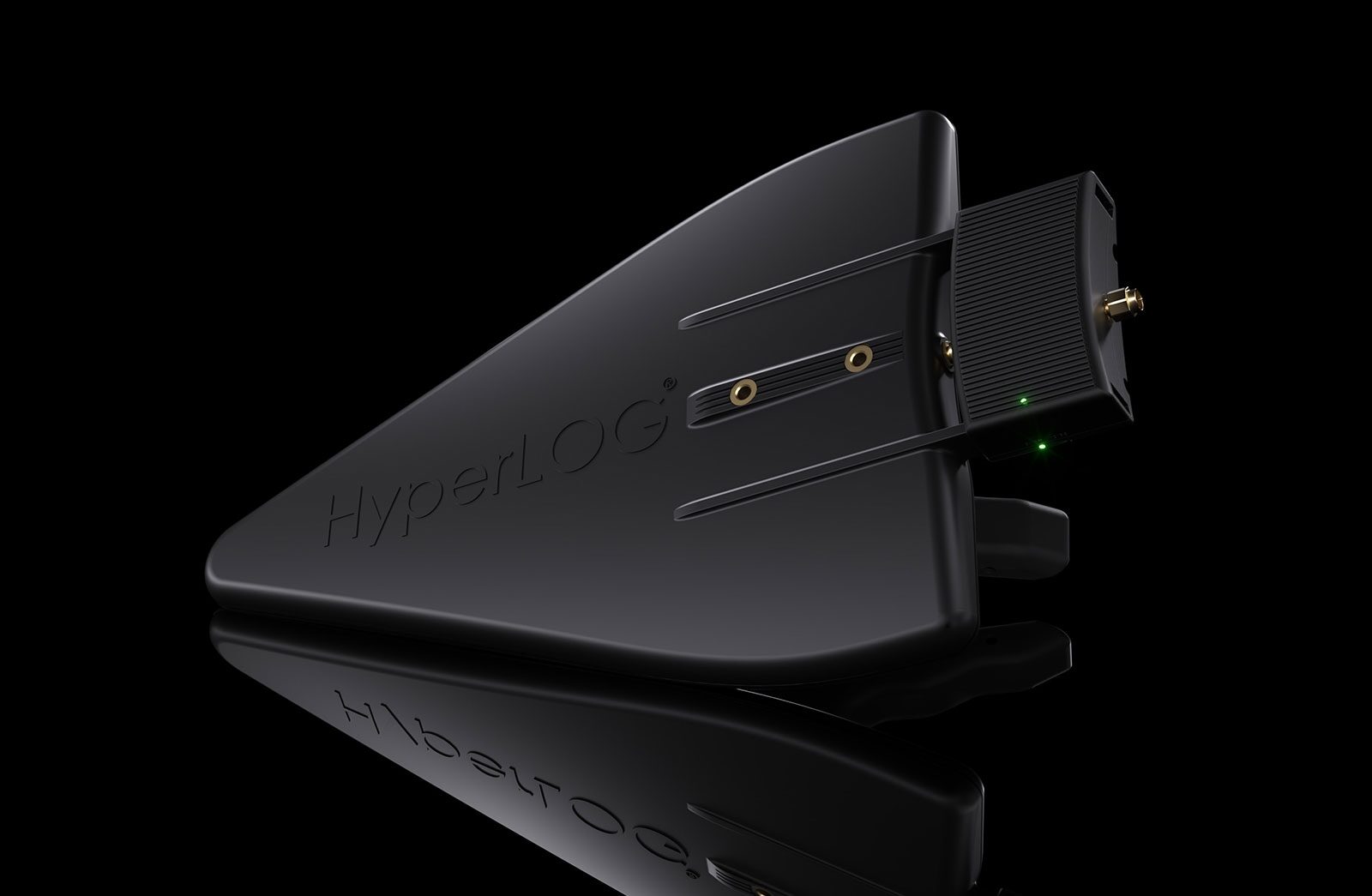

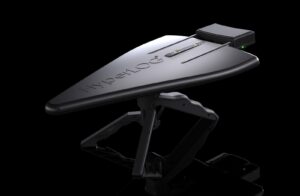

HyperLOG® X 시리즈 액티브 광대역 로그주기(LogPer) 지향성 안테나

HyperLOG® X 시리즈 액티브 광대역 로그주기(LogPer) 지향성 안테나

  • 주파수 범위: 380 MHz – 20 GHz
  • 디자인: LPDA
  • 액티브: Yes
  • 게인 (최대): 21 dBi
  • 커넥터: SMA (f)
카타로그
견적요청

주파수 범위

380 MHz – 20 GHz

디자인

LPDA

액티브

Yes

게인 (최대)

21 dBi

커넥터

SMA (f)

주요특징

HyperLOG® X 시리즈 액티브 광대역 로그주기(LogPer) 지향성 안테나

모든 HyperLOG® X 안테나는 액티브(Active) 안테나입니다. 즉, 매우 낮은 노이즈의 증폭기가 장착되어 있습니다. 이 증폭기는 내장된 충전식 배터리(작동 시간 약 3~4시간) 또는 동봉된 전원 공급 장치를 통해 작동될 수 있습니다. 이를 통해 안테나의 이득(gain)을 45 dBi 이상(기존 5 dBi)으로 증가시킬 수 있었습니다. 따라서 새로운 HyperLOG® X 안테나는 현재 시장에서 가장 감도가 높은 LogPer DF 안테나일 것입니다.



주요 특징 (Features)

  • 가장 약한 RF 소스 감지를 위한 높은 이득(gain)
  • 안테나 보호를 위한 특수 형태의 레이돔
  • 충전식 배터리가 내장된 저소음 전치 증폭기
  • 캘리브레이션 데이터 판독을 위한 내부 EEprom (USB 경유)
  • 다양한 이동통신 주파수 커버리지
  • 안정적인 성능을 위한 금 코팅
  • 전계 강도 및 EMC 측정에 적합
  • 컴팩트하고 견고한 디자인
제품사양

HyperLOG® X 시리즈 액티브 광대역 로그주기(LogPer) 지향성 안테나

Specifications

HyperLOG® 7025 X HyperLOG® 7040 X HyperLOG® 7060 X
Design log-periodic
Frequency Range 700MHz-2,5GHz 700MHz-4GHz 700MHz-6GHz
Preamp Noise Linear increase,
100MHz: 3,5dB, 3GHz: 4dB, 6GHz:
4,5dB
Preamp Gain (typ.) Linear fall-off.
1MHz: 40dB; 3GHz: 37,5dB; 6GHz:
35dB
Nominal impedance 50 Ohm
VSWR (typ.) <1:2
Gain (typ.) 44dBi 44dBi 45dBi
Calibration Points 183 (10MHz-Steps) 333 (10MHz-Steps) 533 (10MHz-Steps)
RF-Connector SMA-Connector (18GHz) or
N-Connector via Adapter
Dimensions (L/W/D) 390x200x25 mm
Weight 400g
Warranty 2 Years
HyperLOG® 6080 X HyperLOG® 60100 X HyperLOG® 60200 X
Design log-periodic
Frequency Range 680MHz-8GHz 680MHz-10GHz 680MHz-20GHz
Preamp Noise Linear increase,
100MHz: 3,5dB, 3GHz: 4dB, 6GHz:
4,5dB
Preamp Gain (typ.) Linear fall-off,
1MHz: 40dB; 3GHz: 37,5dB; 6GHz:
35dB
Nominal impedance 50 Ohm
VSWR (typ.) <1:2
Gain (typ.) 45dBi 45dBi 19dBi
Calibration Points 733 (10MHz-Steps) 933 (10MHz-Steps) 389 (50MHz-Steps)
RF-Connector SMA-Connector (18GHz) or
N-Connector via Adapter
Dimensions (L/W/D) 390x200x25 mm
Weight 400g
Warranty 2 Years
HyperLOG® 4025 X HyperLOG® 4040 X HyperLOG® 4060 X
Design log-periodic
Frequency Range 400MHz-2,5GHz 400MHz-4GHz 400MHz-6GHz
Preamp Noise Linear increase,
100MHz: 3,5dB, 3GHz: 4dB, 6GHz:
4,5dB
Preamp Gain (typ.) Linear fall-off.
1MHz: 40dB; 3GHz: 37,5dB; 6GHz:
35dB
Nominal impedance 50 Ohm
VSWR (typ.) <1:2
Gain (typ.) 44dBi 44dBi 45dBi
Calibration Points 211 (10MHz-Steps) 361 (10MHz-Steps) 561 (10MHz-Steps)
RF-Connector SMA-Connector (18GHz) or
N-Connector via Adapter
Dimensions (L/W/D) 640x360x30 mm
Weight 1400g
Warranty 2 Years
HyperLOG® 3080 X HyperLOG® 30100 X HyperLOG® 30200 X
Design log-periodic
Frequency Range 380MHz-8GHz 380MHz-10GHz 380MHz-20GHz
Preamp Noise Linear increase,
100MHz: 3,5dB, 3GHz: 4dB, 6GHz:
4,5dB
Preamp Gain (typ.) Linear fall-off.
1MHz: 40dB; 3GHz: 37,5dB; 6GHz:
35dB
Nominal impedance 50 Ohm
VSWR (typ.) <1:2
Gain (typ.) 45dBi 45dBi 19dBi
Calibration Points 761 (10MHz-Steps) 961 (10MHz-Steps) 394 (50MHz-Steps)
RF-Connector SMA-Connector (18GHz) or
N-Connector via Adapter
Dimensions (L/W/D) 590x360x30 mm
Weight 1400g
Warranty 2 Years
