| 모델 |

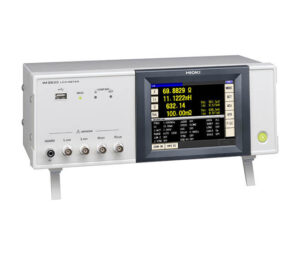

IM3533 |
IM3533-01 |
| 측정 모드 |
LCR, 트랜스 측정 (N, M, ΔL), 연속 측정 (LCR 모드) |
LCR, 트랜스 측정 (N, M, ΔL), 아날라이저(스윕 측정), 연속 측정 (LCR / 분석기 모드) |
| 측정 파라미터 |
Z, Y, θ, Rs (ESR), Rp, Rdc (직류 저항), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T |
| 측정 레인지 |
100 mΩ~100 MΩ 10 레인지 (모든 파라미터는 Z로 규정) |
| 표시 범위 |
Z, Y, Rs, Rp, Rdc X, G, B, Ls, Lp, Cs, Cp :
± (0.00000 [단위] ~9.99999G [단위] Z,Y만 절대값 표시
θ : ± (0.000 ° ~180.000 °) D : ± (0.00000~9.99999)
Q : ± (0.00~99999.9), Δ % : ± (0.0000 % ~999.999 %)
T : -10.0 ° C~99.9 ° C |
| 기본 정확도 |
Z : ± 0.05 % rdg. θ : ± 0.03 ° |
| 측정 주파수 |
1 mHz~200 kHz (설정 분해능 5자리 분해능, 단 최소 분해능 1 mHz) |
| 측정 신호 레벨 |
통상 모드
V 모드, CV 모드 : 5mV~5Vrms, 1mVrms 단계
CC 모드 : 10μA~50mArms, 10μArms 단계
저 임피던스 고정밀도 모드
V 모드, CV 모드 : 5mV~2.5Vrms, 1mVrms 단계
CC 모드 : 10μA~100mArms, 10μArms 단계 |
| 출력 임피던스 |
통상 모드 : 100Ω, 저 임피던스 고정밀도 모드 : 25Ω |
| 디스플레이 |
컬러 TFT 5.7 inch, 표시 ON / OFF 설정 가능 |
| 측정 시간 |
2 ms (1kHz, FAST, 디스플레이 OFF, 대표값) |
| 기능 |
DC 바이어스 측정, 직류 저항 온도 보정(기준 온도 환산 표시), 콤퍼레이터, BIN 측정 (분류 기능), 패널 로드/세이브, 메모리 기능 |
| 인터페이스 |
EXT I / O (핸들러), USB 통신, USB 메모리
옵션 : RS-232C / GP-IB / LAN 1종류 장착 가능 |
| 전원 |
AC 100 ~ 240 V, 60 Hz, 50 VA max |
| 치수 · 질량 |
330W × 119H × 168D mm, 3.1 kg |
| 부속품 |
전원 코드 × 1, 취급 설명서 × 1, CD-R (통신 설명서, 샘플 프로그램) × 1 |
