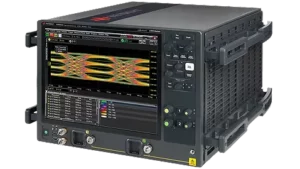

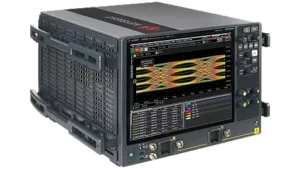

Infiniium UXR‑시리즈 오실로스코프

Infiniium UXR‑시리즈 오실로스코프

  • 대역폭 : 5GHz ~110GHz
  • 채널 : 1 / 2 / 4 채널
  • 샘플링속도 : 128 / 256GSa/s
  • 메모리길이 : 2Gpts
  • 파형 업데이트속도 : 285,700 wfms/s
카타로그
매뉴얼
견적요청

Bandwidth

5 ~ 110 GHz

ch

1ch / 2ch / 4ch

Sample Rate

256GSa/sec

Memory Depth

2 GPts

Waveforme Update

285,700 wfms/s

주요특징

전 세계 최고의 첨단 오실로스코프

차세대 기술 개발을 위해서는 테스트 장비가 세계 정상급의 신호 무결성을 갖춰야 합니다. 가장 높은 대역폭과 ENOB, 가장 낮은 노이즈 플로어로 불가능하다고만 생각했던 설계 통찰력을 얻으십시오. 키사이트의 혁신적인 기술로 가장 어려운 측정 및 설계 과제도 해결할 수 있습니다.

  • 5 ~ 110 GHz의 대역폭, 첨단 기술에 대한 가장 종합적인 프로빙, 분석 및 측정
  • 어떤 대역폭에서든 가장 정확한 오실로스코프 – 가장 낮은 노이즈, 가장 높은 ENOB, 10비트 수직 분해능으로 가장 사실적인 신호를 표현할 수 있습니다
  • 하드웨어 가속 방식의 측정 및 분석으로 더 빠르게 문제 해결
  • 상의 신호 분석기와도 견줄 만한 광대역 mmWave 측정을 위한 EVM 성능
  • 시간 도메인, 주파수 도메인, 위상 노이즈 측정을 지원하는 완벽히 업그레이드 가능한 다용도 플랫폼으로 투자 보호 – 꼭 필요한 오실로스코프
제품사양
제품 UXR1102A / UXR1104A UXR1002A / UXR1004A UXR0802A /UXR0804A UXR0702AP / UXR0704AP UXR0592AP / UXR0594AP UXR0402AP /UXR0404AP UXR0252AP /UXR0254AP
Analog Channels 2ch / 4ch 2ch / 4ch 2ch / 4ch 2ch / 4ch 2ch / 4ch 2ch / 4ch 2ch / 4ch
Bandwidth 110 GHz 110 GHz 80 GHz 70 GHz 59 GHz 40 GHz 25 GHz
Connector 1mm 1mm 1mm 1mm 1mm 1mm 1mm
Power required 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)		 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)		 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)		 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)		 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)		 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)		 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)
Sample rate (Maximum) 256 GSa/s 256 GSa/s 256 GSa/s 256 GSa/s 256 GSa/s 256 GSa/s 256 GSa/s
Max. Memory Depth 2 GPts
Segmented Memory Standard
Mask/limit testing Standard
Waveform math Absolute value, add, amplitude demodulation (radar envelope), average, bus chart, Butterworth1, common
mode, delay, differentiate, divide, envelope, FFT magnitude, FFT phase, FIR1, gating, high pass filter,
histogram, InfiniiSim2 (2 port, 4 port 1 src, 4 port CM, 4 port diff, 4 port src1, 4 port src2), horizontal gating,
integrate, invert, LFE1, low pass filter (4th-order Bessel Thompson filter), magnify / duplicate, max,
measurement trend, measurement log, min, multiply, pattern average, power, power efficiency, RT Eye1,
smoothing, SqrtSumOfSquare1, square, square root, subtract, versus (XY), versus (XYZ qualified) and
optional user defined function1
Display 15.4-inch color XGA TFT-LCD with capacitive touch screen
Waveform update rate 285,700 wfms/s
제품 UXR0051AP UXR0702A / UXR0704A UXR0592A / UXR0594A UXR0502A / UXR0504A UXR0402A / UXR0404A UXR0334A UXR0254A
Analog Channels 2ch 2ch / 4ch 2ch / 4ch 2ch / 4ch 2ch / 4ch 4ch 4ch
Bandwidth 5 GHz 70 GHz 59 GHz 50 GHz 40 GHz 33 GHz 25 GHz
Connector 1mm 1.85 mm 1.85 mm 1.85 mm 1.85 mm 3.5 mm 3.5 mm
Power required 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)		 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)		 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)		 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)		 110 to 240 Vac
1350 VA (Max)		 200 to 240 Vac
2615 VA(Max)		 100 to 240 Vac
1350 VA (Max)		 100 to 240 Vac
1350 VA (Max)
Sample rate (Maximum) 256 GSa/s 256 GSa/s 256 GSa/s 256 GSa/s 256 GSa/s 128 GSa/s 128 GSa/s
Max. Memory Depth 2 GPts
Segmented Memory Standard
Mask/limit testing Standard
Waveform math Absolute value, add, amplitude demodulation (radar envelope), average, bus chart, Butterworth1, common
mode, delay, differentiate, divide, envelope, FFT magnitude, FFT phase, FIR1, gating, high pass filter,
histogram, InfiniiSim2 (2 port, 4 port 1 src, 4 port CM, 4 port diff, 4 port src1, 4 port src2), horizontal gating,
integrate, invert, LFE1, low pass filter (4th-order Bessel Thompson filter), magnify / duplicate, max,
measurement trend, measurement log, min, multiply, pattern average, power, power efficiency, RT Eye1,
smoothing, SqrtSumOfSquare1, square, square root, subtract, versus (XY), versus (XYZ qualified) and
optional user defined function1
Display 15.4-inch color XGA TFT-LCD with capacitive touch screen
Waveform update rate 285,700 wfms/s
제품 UXR0204A UXR0164A UXR0134A UXR0104A
Analog Channels 4 ch 4 ch 4 ch 4 ch
Bandwidth 20 GHz 16 GHz 13 GHz 10 GHz
Connector 1.85 mm 1.85 mm 1.85 mm 1.85 mm
Power required 100 to 240 Vac
1350 VA (Max)		 100 to 240 Vac
1350 VA (Max)		 100 to 240 Vac
1350 VA (Max)		 100 to 240 Vac
1350 VA (Max)
Sample rate (Maximum) 128 GSa/s 128 GSa/s 128 GSa/s 128 GSa/s
Max. Memory Depth 2 GPts
Segmented Memory Standard
Mask/limit testing Standard
Waveform math Absolute value, add, amplitude demodulation (radar envelope), average, bus chart, Butterworth1, common
mode, delay, differentiate, divide, envelope, FFT magnitude, FFT phase, FIR1, gating, high pass filter,
histogram, InfiniiSim2 (2 port, 4 port 1 src, 4 port CM, 4 port diff, 4 port src1, 4 port src2), horizontal gating,
integrate, invert, LFE1, low pass filter (4th-order Bessel Thompson filter), magnify / duplicate, max,
measurement trend, measurement log, min, multiply, pattern average, power, power efficiency, RT Eye1,
smoothing, SqrtSumOfSquare1, square, square root, subtract, versus (XY), versus (XYZ qualified) and
optional user defined function1
Display 15.4-inch color XGA TFT-LCD with capacitive touch screen
Waveform update rate 285,700 wfms/s
