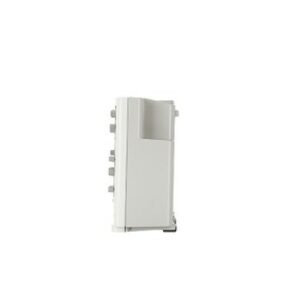

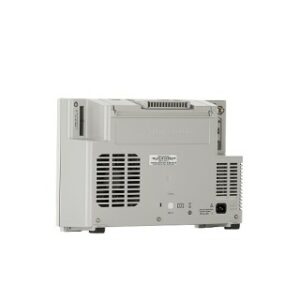

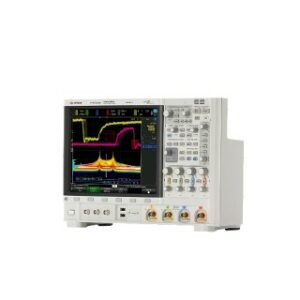

InfiniiVision 6000X – 시리즈 오실로스코프

InfiniiVision 6000X – 시리즈 오실로스코프

  • 대역폭 : 1GHz ~ 6GHz
  • 채널 : 2채널 / 4채널
  • 샘플링속도 : 20GSa/s
  • 메모리길이 : 4Mpts/ch
  • 파형 업데이트속도 : 450,000 wfms/s
카타로그
매뉴얼
견적요청
InfiniiVision 6000X - 시리즈 오실로스코프

Bandwidth

1GHz ~ 6GHz

ch

2채널 / 4채널

Sample Rate

20GSa/s

Memory Depth

4Mpts/ch

Waveforme Update

450,000 wfms/s

주요특징
  • 대역폭 : 1GHz ~ 6GHz
  • 4개의 아날로그 채널, 16개의 디지털 채널
  • 존 트리거링을 지원하고 갱신률이 450,000 wfms/s인 12.1인치 정전식 멀티터치 스크린에서 손쉽게 신호 보기 및 격리
  • 1 mV/div(1 GHz)에서 115 uVrms의 노이즈 플로어로 보다 정밀한 측정
  • 휴대용 6인치 딥 크기로 어디서든 고성능 측정이 가능
  • 표준 히스토그램과 컬러 등급으로 분석 결과의 빠른 확인
  • 지터 및 아이 다이어그램 분석 옵션을 사용한 신호 무결성 확인
  • 완벽한 업그레이드 지원으로 기능 확대
제품사양
제품 DSOX6002A MSOX6002A DSOX6004A MSOX6004A
1/2.5/4/6GHz
with Function Generator		 1/2.5/4/6GHz
with Function Generator		 1/2.5/4/6GHz
with Function Generator		 1/2.5/4/6GHz
with Function Generator
Analog Channels 2 4
Digital Channels 2 + 16 2 + 16
Bandwidth 1 GHz (base) 1 GHz (base)
2.5 GHz(Opt. DSOX6B10T252BW) 2.5 GHz(Opt. DSOX6B10T254BW)
4.0 GHz(Opt. DSOX6B10T402BW) 4.0 GHz(Opt. DSOX6B10T404BW)
6.0 GHz(Opt. DSOX6B10T602BW) 6.0 GHz(Opt. DSOX6B10T604BW)
MSO upgrade
(license with MSO logic cable/probes)		 DSOX6MSO
External trigger Front panel input
Max. Sample Rate 20 GSa/s
Max. Memory Depth 4 Mpts
Segmented Memory Standard
Mask/limit testing Standard
WaveGen 20-MHz function generator
(includes Bode plot test)
Serial protocol analysis Standard: I2C/SPI, UART, CAN/CAN-FD, LIN, FlexRay, SENT, I2S, MIL-STD1553/ARINC429, USB 2.0, CXPI, Manchester/NRZ, USB PD
Waveform math Add, subtract, multiply, divide, FFT (magnitude and phase), low pass filter
Display 12.1-inch TFT LCD WVGA
Waveform update rate 450,000 waveforms per second
Connectivity USB 2.0 (host and device)
LAN, GPIB
Optional Features
Option Code Function
DSOX6BW10 1 GHz 대역폭 (기본)
DSOX6BW20 2 GHz 대역폭 업그레이드
DSOX6BW25 2.5 GHz 대역폭 업그레이드
DSOX6BW40 4 GHz 대역폭 업그레이드
DSOX6BW60 6 GHz 대역폭 업그레이드
DSOX6MSO MSO 기능 (16채널 디지털 채널)
DSOX6EMBD I²C / SPI 트리거 및 디코드
DSOX6AUTO CAN / LIN 버스 분석
DSOX6VID 비디오 트리거 및 디코딩
DSOX6COMP RS232 / UART 분석
DSOX6SGM 센서 / 기계 디버깅용
DSOX6FPG FPGA 디지털 디코딩 (Altera/Xilinx)
DSOX6WAVEGEN 20 MHz 함수 발생기
DSOX6MASK 마스크 한계 테스트 기능
DSOX6PWR 전력 분석 (전류/전압/스위칭 손실)
DSOX6JIT1 지터 분석 (기본)
DSOX6JITB 고급 지터 분석 (옵션 B)
DSOX6FLEX FlexRay 분석
DSOX6SERI USB3.0, SATA 등 고속 시리얼 분석
DSOX6AERO MIL-STD-1553 / ARINC429 분석
액세서리
악세사리 코드 악세사리 정보
N2752A InfiniiMode 6GHz 액티브 차동 프로브
N2875A Passive Probe. 20:1. 500 MHz. 1.3 m
N2795A 액티브 프로브. 1GHz
10076C 100:1. 4 kV. 500-MHz 고전압 프로브
N2797A 극한 기온 액티브 프로브. 1.5GHz
N2796A 액티브 프로브. 2GHz
N7020A 전력 레일 프로브
N2891A 70 MHz. 7 kV high-voltage differential probe
N2791A 25-MHz 고전압 차동 프로브
N2805A 200-MHz 고전압 차동 프로브
N2874A Passive Probe. 10:1. 1.5 GHz. 1.3 m
N2894A Passive Probe. 10:1. 700 MHz. 1.3m
N2751A InfiniiMode 3.5GHz 액티브 차동 프로브
10070D 패시브 프로브. 1:1. 20 MHz. 1.5 m
N2756A 16채널 MSO 케이블 키트
N2889A 패시브 프로브. 10:1/1:1. 350MHz. 1.3m
N2870A Passive Probe. 1:1. 35 MHz. 1.3 m
N2872A Passive Probe. 10:1. 350 MHz. 1.3 m
N2871A Passive Probe. 10:1. 200 MHz. 1.3 m
N2873A Passive 프로브. 10:1. 500 MHz. 1.3 m
N2890A 패시브 프로브. 10:1. 500MHz. 1.3m
N2818A AutoProbe가 포함된 200MHz 10:1 차동 프로브
N2819A AutoProbe가 포함된 800MHz 10:1 차동 프로브
N2781B 10 MHz/150 Arms AC/DC 전류 프로브
1147B 50MHz/15A AC/DC 전류 프로브
N2782B 50 MHz/30 Arms AC/DC 전류 프로브
N2893A 100 MHz/15A AC/DC 전류 프로브
N2783B 100 MHz/30 Arms AC/DC 전류 프로브
N7042A 로고스키(Rogowski) AC 전류 프로브. 30MHz. 300A
N7026A AC/DC 고감도 클램프 고정 전류 프로브. 150MHz
N7040A 로고스키(Rogowski) AC 전류 프로브. 23MHz. 3000A
N7041A 로고스키(Rogowski) AC 전류 프로브. 30MHz. 600A
N2821A 3MHz/50uA 고감도 AC/DC 전류 프로브(1채널)
N2820A 3MHz/50uA 고감도 AC/DC 전류 프로브(2채널)
N2792A 200 MHz 10:1 차동 프로브
N2790A 100 MHz 고전압 차동 프로브
N2804A 300-MHz 고전압 차동 프로브
N2893A 800 MHz 10:1 차동 프로브
1130B InfiniiMax 1.5 GHz 프로브
1131B InfiniiMax 3.5 GHz 프로브
N2750A InfiniiMode 1.5GHz 액티브 차동 프로브
1146B 100kHz/100A 4 전류 프로브
N2780B 2 MHz/500 Arms AC/DC 전류 프로브
N2876A Passive Probe. 100:1. 1.5 GHz. 1.3 m
