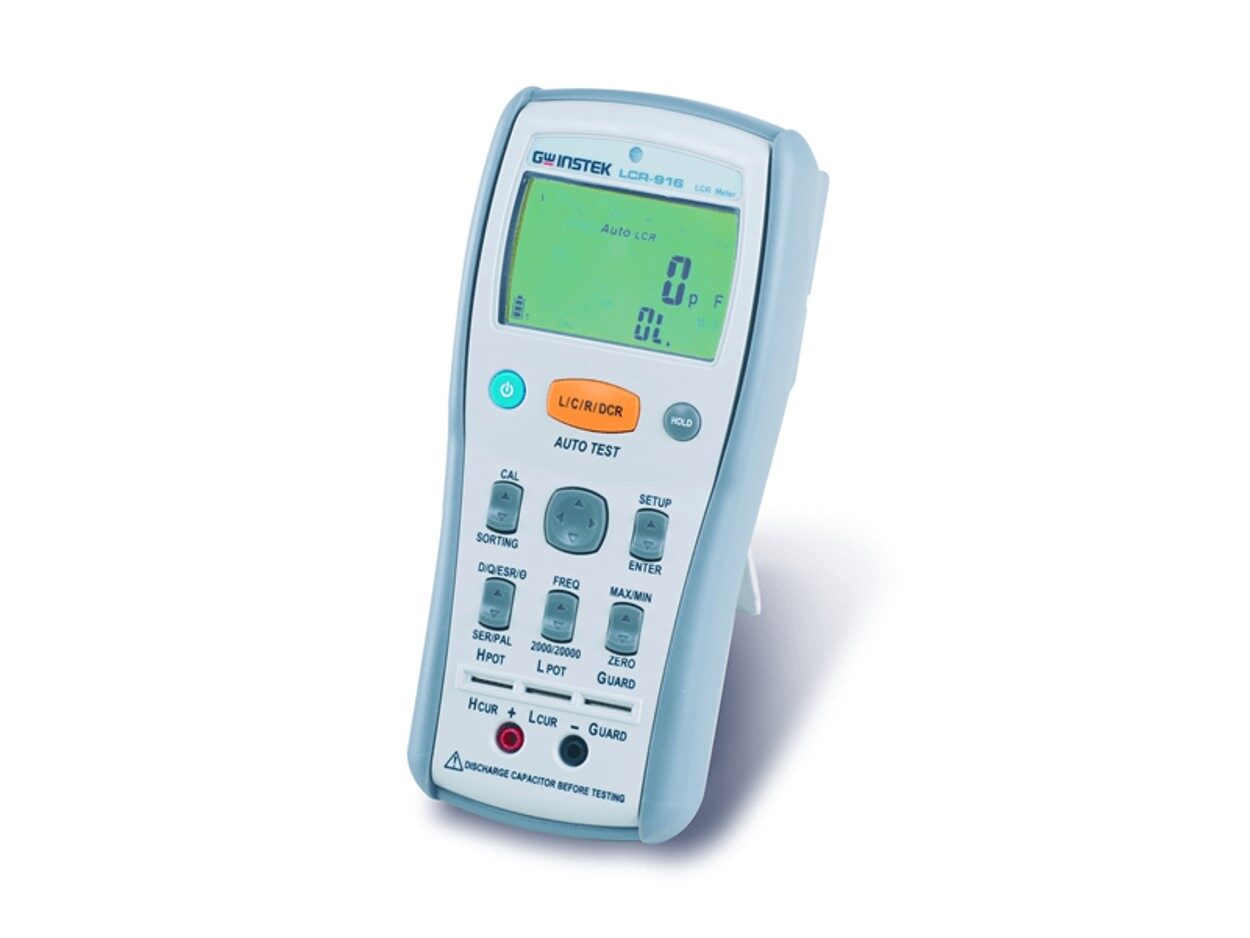

LCR-900 시리즈

LCR-900 시리즈

  • 최대 주파수 : 100kHz
  • 기본 정확도 : 0.2%
  • 디스플레이 : 2,000 Count
  • 인터페이스 : USB
  • 측정 파라미터 : L,C,R,D,Q,ESR,θ,DCR
카타로그
매뉴얼
견적요청

최대 주파수

100kHz

기본 정확도

0.2%

디스플레이

2,000 Count

인터페이스

USB

측정 파라미터

L,C,R,D,Q,ESR,θ,DCR

주요특징

• 20,000/2,000 Counts Dual Display

• Test Frequency : 100/120Hz/1/10/100kHz

• Auto LCR Mode for DUT Measuring

• 0.2% Basic Accuracy

• Measurement Parameter : L,C,R,D,Q,ESR,θ,DCR

• Parallel/Series Testing Mode

• Sorting Mode for Quality Control

• 2Wire or 5Wire Measurement Available

• Data Hold and Zero Mode Supported

• Max/Min

• Auto Range, Auto Backlit

• Low Battery Indication

• Auto Power off

• Data Collection/AC power operation

제품사양
제품 사양
  LCR-916 LCR-915 LCR-914
테스트 주파수
  100Hz/120Hz/1kHz/ 100Hz/120Hz/1kHz/ 100Hz/120Hz/1kHz
10kHz/100kHz 선택가능 10kHz 선택 가능 선택 가능
L
범위 20uH~20kH (선택된 테스트 주파수에 따라)
정확도 ±(측정값의 0.2%+2디지트)
분해능 0.001uH~0.001kH (선택된 범위에 따라)
C
범위 20pF~20mF (선택된 테스트 주파수에 따라)
정확도 ±(측정값의 0.2%+2디지트)
분해능 0.001pF~0.001mF (선택된 범위에 따라)
R
범위 20Ω~200MΩ (선택된 주파수에 따라)
정확도 ±(측정값의 0.2%+2디지트)
분해능 0.001Ω~0.01MΩ (선택된 범위에 따라)
DCR
범위 200Ω~200MΩ (선택된 주파수에 따라)
정확도 ±(측정값의 0.2%+2디지트)
분해능 0.01Ω~0.01MΩ (선택된 범위에 따라)
Q
범위 0.000~999
정확도 주 측정항목 정확도의 2배
분해능 0.001
D
범위 0.000~999
정확도 주 측정항목 정확도의 2배
분해능 0.001
θ
범위 -90˚~90˚
정확도 ±(측정값의 0.2%+5디지트)
분해능 0.1˚
측정 회로
  직렬/병렬 선택 가능
자동 LCR 모드
  미터 전원이 켜지면 자동으로 DUT를 확인하고 측정
Sorting 모드
  ±0.1%, ±0.2%, ±0.25%, ±0.5%,±1.0%, ±2.0%, ±5.0%, ±10.0%,±20.0%, ±80%/-20%
선택 가능
기타 기능
  Auto Range, Auto Backlit, MAX/MIN, Data hold,Zero, Auto power off,
46 세그먼트 아날로그바
일반
디스플레이 주 디스플레이 : 20000/2000 카운트 선택 가능
보조 디스플레이 : 2000 카운트
인터페이스 USB
입력 전원 AA 배터리 1.5V x 4 또는 AC 어댑터/USB케이블 : DC 5V(LCR-915/914 옵션 항목)
치수 및 무게 95(W) x 207(H) x 52(D) mm, 약630g
액세서리
기본 액세서리
사용 설명서 x 1, 배터리
옵션
옵션.01 4선 DIP 테스트 리드
옵션.02 LCR-915 액세서리팩
옵션.03 LCR-914 액세서리팩
옵션.04 LCR-914 마그네틱 행 키트
