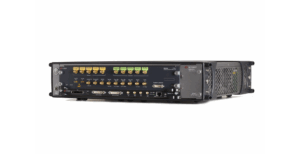

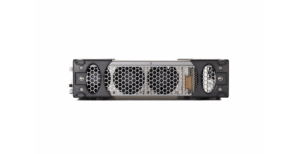

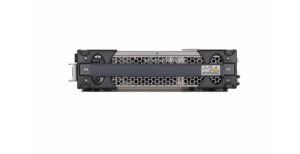

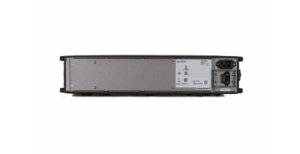

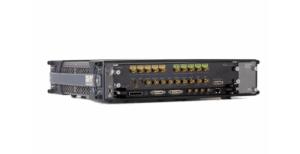

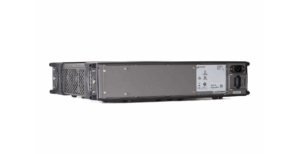

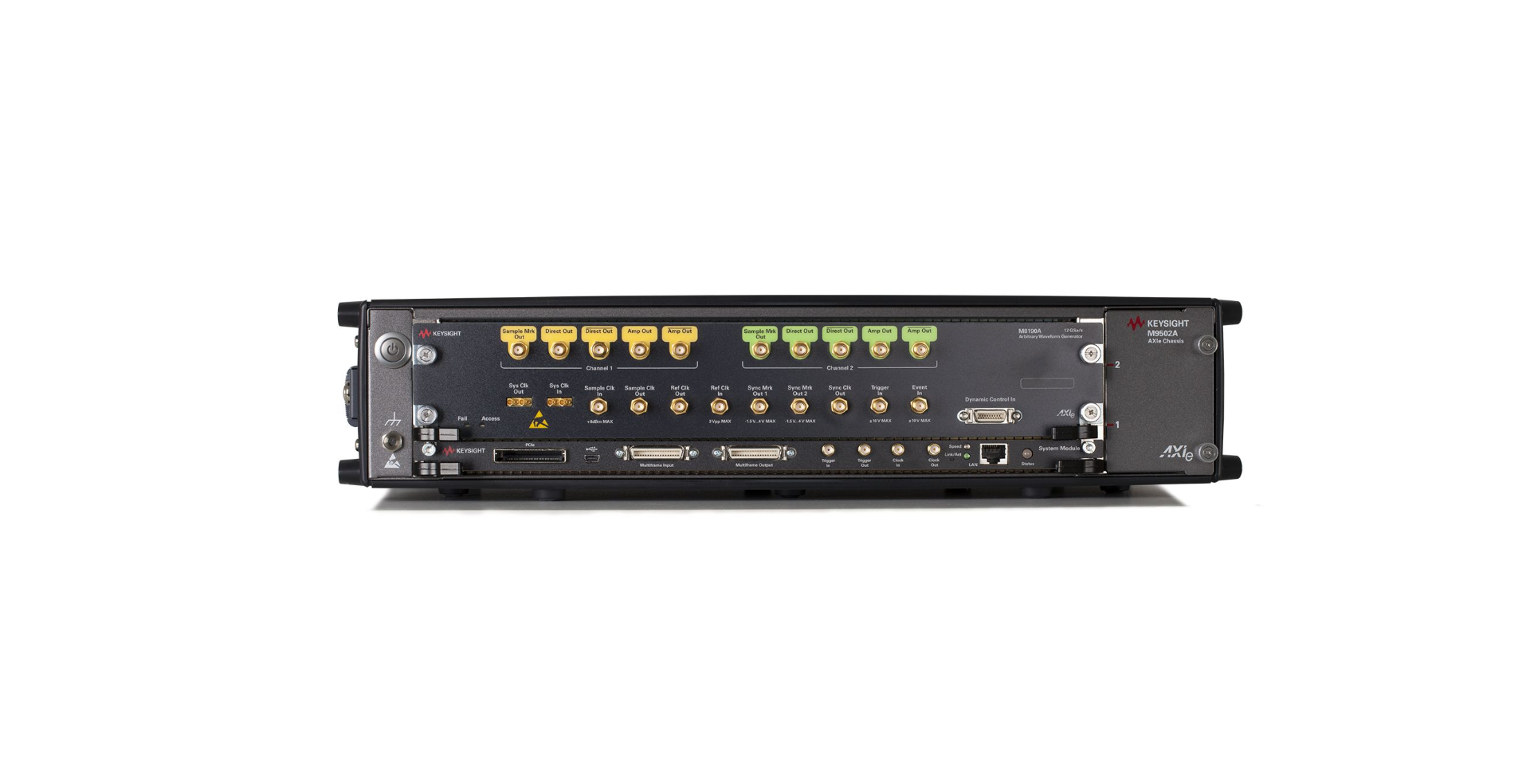

M8190A 12 GSa/s 임의 파형 생성기

M8190A 12 GSa/s 임의 파형 생성기

  • 채널 : 2ch
  • 샘플링 속도 : 12GSa/s
  • 비트 분해능 : 12/14bit
  • 아날로그 대역폭 : 5GHz
  • 동적범위 : up to 90 dBc
카타로그
매뉴얼
견적요청

채널

2ch

샘플링 속도

12GSa/S

비트 분해능

12/14bit

아날로그 대역폭

5GHz

동적 범위

up to 90dBc

주요특징

M8100 시리즈 AWG 주요 특징

M8100 시리즈 임의 파형 발생기(AWG)는 설계 성능을 특성화하기 위해 정밀 신호가 필요하든, 디바이스에 한계치까지 스트레스를 가해야 하든 관계없이 복잡한 실제 신호를 설정할 수 있는 수준의 다기능성을 제공합니다. 관측 성능이 낮은 레이다부터 고밀도 통신까지, 키사이트의 정밀 임의 파형 발생기를 사용하면 테스트의 사실성이 향상됩니다.

  • 매우 사실적인 신호 시나리오로 레이다 및 전자전 설계를 한층 더 개선하십시오.
  • 최대 256 GSa/s의 샘플링 속도를 활용하십시오.
  • 우수한 신호 충실도를 사용하여 까다로운 설계를 자신 있게 디버그하십시오.
  • 높은 해상도와 넓은 대역폭 신호를 동시에 사용하십시오.
  • 깨끗한 신호 또는 왜곡된 신호로 디바이스에 최대한 스트레스를 가하십시오.
  • AXIe 폼팩터로 시스템 점유면적을 줄이십시오.



두 개의 DAC가 있는 정밀 AWG

  • 14비트 분해능, 최대 8 GSa/s
  • 12 비트 분해능, 최대 12 GSa/s



고속 임의 파형 발생기

  • 125 MSa/s ~ 8 / 12 GSa/s의 가변 샘플링 레이트
  • 통상 최대 90 dBc의 SFDR(Spurious Free Dynamic Range)
  • 고급 시퀀싱을 지원하는 채널 당 최대 2 GSa의 임의 파형 메모리
  • 최대 5 GHz의 아날로그 대역폭



특별한 성능과 특별한 가치

  • 최대 90 dBc SFDR – 잡은과 톤의 명확한 분리(톤이 수천 개나 있는 경우에도)
  • 채널 당 2 GSa의 메모리 – 긴 재생 시간의 현실감 있는 신호 시나리오
  • 5 GHz의 아날로그 대역폭 – 맞춤형 ISI를 사용한 아날로그 결함 모방



주요 응용 분야

  • 레이더, 위성, 전자전, 멀티레벨 신호
  • ADC(Analog Digital Converter) 테스트, 지터 마진 테스트
  • 디지털 비지오, 잡음전력비 측정, 무선 HD, HDMI, MHL
  • IEEE 802.11ad, CaTV, OFDM, 소프트웨어 정의 라디오



현실감 개선 – M8190A 12 GSa/s 임의 파형 발생기 사용

저피탐 시스템부터 고밀도 통신까지, 정밀 임의 파형 생성을 활용하면 테스트의 현실감이 한층 개선됩니다. 이제 극한의 현실감을 만나볼 수 있습니다. 키사이트 AWG가 보다 우수한 충실도로, 높은 분해능과 넓은 대역폭을 동시에 제공합니다. 이 독자적인 조합을 통해 설계의 한계를 뛰어넘고 분석에 새로운 통찰력을 가져다주는 신호 시나리오를 생성할 수 있습니다. 비트와 대역폭을 높여 사실성을 강화하십시오.





M8190A AWG는 모든 주요 소프트웨어 플랫폼과 호환됩니다.

MATLAB 소프트웨어, BenchLink Waveform Builder Pro 소프트웨어, 60 GHz 무선 통신에서의 광대역 변조를 위한 광대역 파형 센터



추가 정보:

  • 또한 M8190S 멀티 채널 임의 파형 발생기 시스템으로 이용할 수 있습니다. 두 개의 멀티채널 이용 가능:
  • 4채널 시스템: 하나의 M9505A 5-슬롯 AXIe 섀시(M8190S-B04)와 하나의 M8192A 동기화 모듈 및 두 개의 M8190A AWG 모듈로 구성됩니다(필요한 클럭 수와 트리거 케이블 포함)
  • 8채널 시스템: 두 개의 M9505A 5-슬롯 AXIe 섀시(M8190S-B08)와 한 개의 M8192A 동기화 모듈 및 네 개의 M8190A AWG 모듈로 구성됩니다(필요한 클럭 수와 트리거 케이블 포함)



제품사양
Product Structure
M8190A Option Software Upgradeable Comment
1 channel 001 MUST order either 001 or 002 or LPN (requires customer-provided external clock source)
2 channel 002
2 channels with low phase noise LPN
14 bit/8 GSa/s 14B X MUST order either 14B or 12G or both options
12 GSa/s/12 bit 12G X
Additional DC and AC amplifier AMP X
Digital up-conversion to carrier frequency DUC X
Upgrade from 128 MSa to 2 GSa memory per channel 02G X 2 channel version requires Option 02G (quantity 2)
Sequencer SEQ X
Fast switching FSW X Fast switching for 12 GSa/s
ISO 17025 1A7 Calibration options
Z540 Z54
Performance Specification
General characteristics
Digital to analog converter
Option: –14B Resolution 14 bit
Sample rate 125 MSa/s to 8 GSa/s
Option: –12G Resolution 12 bit
Sample rate 125 MSa/s to 12 GSa/s
Sin (x)/x roll-off (mathematically calculated)
Option: –14B Sin (x)/x (–1 dB) 2.1 GHz at 8 GSa/s
Sin (x)/x (–3 dB) 3.5 GHz at 8 GSa/s
Option: –12G Sin (x)/x (–1 dB) 3.1 GHz at 12 GSa/s
Sin (x)/x (–3 dB) 5.3 GHz at 12 GSa/s
Frequency switching characteristics
Effective output frequency (fmax is determined as fSa,max/2.5)
Option: –14B fmax = 3.2 GHz
Option: –12G fmax = 4.8 GHz
Effective frequency switching time
Option: –14B with or without FSW 313 ps (= 1/ fmax)
Option: –12G without FSW 105 μs to 210 μs
Option: –12G with FSW 208 ps (= 1/fmax)
Direct out1/direct out2
Type of output Single-ended 2 or differential, DC-coupled
Skew between normal and complement outputs 0 ps (nom)
Skew accuracy between normal and complement outputs ± 5 ps (typ)
Impedance 50 Ω (nom)
Amplitude control Specified into 50 Ω
– Range, single-ended (DNRZ/NRZ mode) 350 mVp-p to 700 mVp-p
– Resolution 30 μV (nom)
– DC accuracy, offset = 0 V (DNRZ/NRZ mode) ± (1.5% + 15 mV) (spec)
Offset –20 mV to + 20 mV, single-ended into 50 Ω
Offset resolution 60 μV (nom)
DC offset accuracy ± 10 mV (spec)
Common mode offset and differential offset is seperately adjustable
Connector type SMA
액세서리
Acccessories
Model name Description
M8190A-801 Microwave phase matched balun, 6.5 GHz, max SMA jack
M8190A-805 Low pass filter, 2800 MHz, max SMA, VLF 2850+
M8190A-806 Low pass filter, 3900 MHZ max SMA, VLF 3800+
M8190A-810 Cable assembly coaxial–50 Ω, SMA to SMA, 457 mm length
M8190A-811 Cable assembly coaxial–50 Ω, SMA to SMA, 1220 mm length
M8190A-815 Dynamic control input cable
M8190A-820 Connector-RF, SMA termination, plug straight, 50 Ω, 12.4 GHz, 0.5 W
