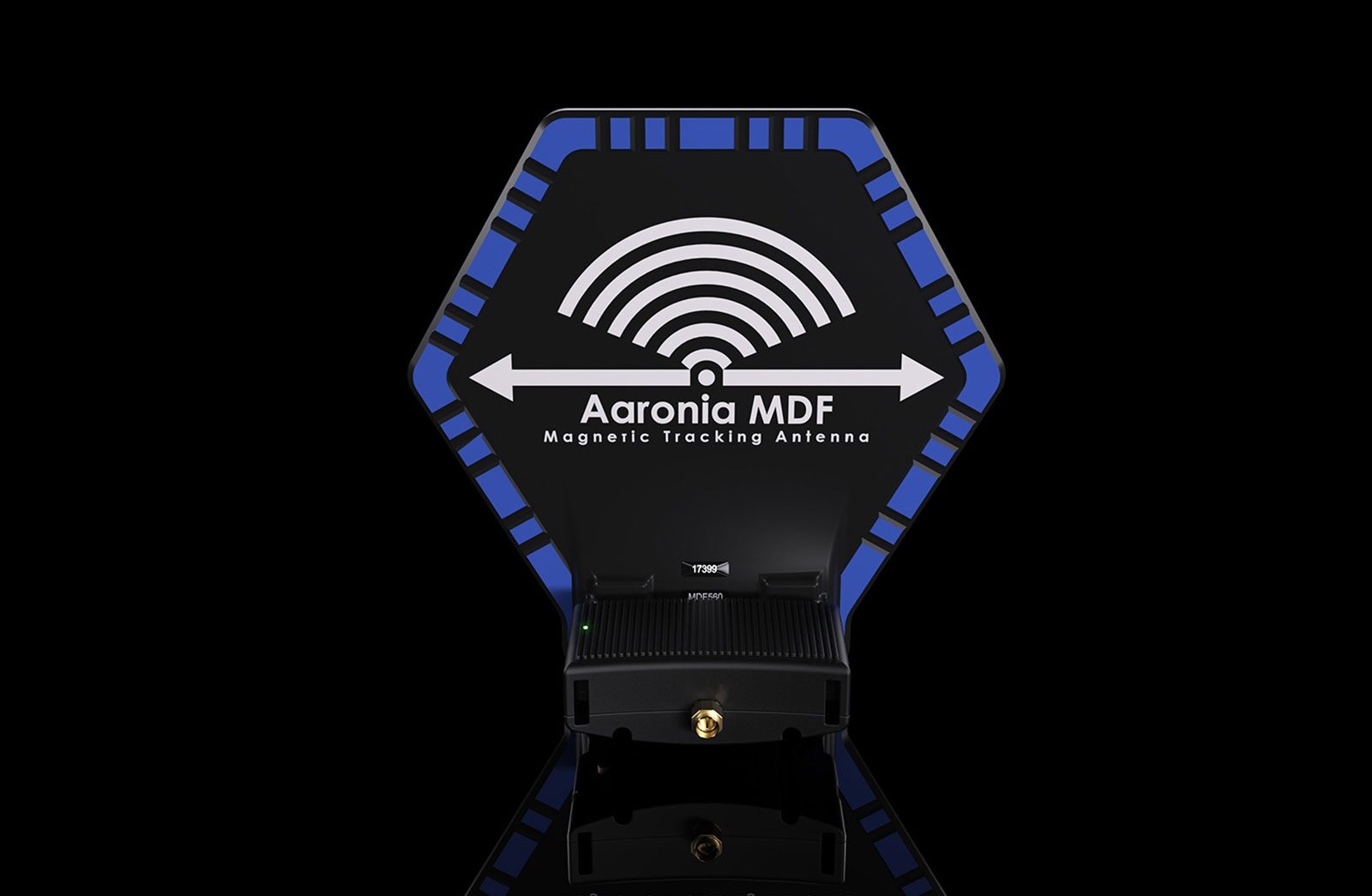

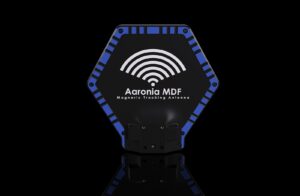

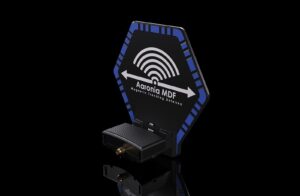

MDF X 시리즈 패시브 자기장 DF 안테나

MDF X 시리즈 패시브 자기장 DF 안테나

  • 주파수 범위: 9 kHz – 400 MHz
  • 디자인: Loop
  • 액티브: Yes
  • 게인 (최대): -20 dBi
  • 커넥터: SMA (f)
카타로그
견적요청

주파수 범위

9 kHz – 400 MHz

디자인

Loop

액티브

Yes

게인(최대)

-20 dBi

커넥터

SMA (f)

주요특징

MDF X 시리즈 패시브 자기장 DF 안테나

MDF 안테나는 넓은 주파수 범위에 걸쳐 매우 높은 변환기(transducer) 정확도를 제공합니다. 이러한 특징 덕분에 MDF는 파워 미터 또는 스펙트럼 분석기와 함께 고정밀 전계 강도 측정기로 사용될 수 있습니다. 각 MDF 안테나는 배송 전에 당사 실험실에서 엄격한 테스트를 거치며, 기계적 손상 및 환경적 영향으로부터 보호하기 위한 고품질 하우징을 갖추고 있고, 삼각대와 SMA 커넥터 또한 장착되어 있습니다.



주요 특징 (Features)

  • 높은 정밀도로 전계 강도 및 EMC 측정에 적합
  • 높은 지향성, 신호 방향 탐지에 최적
  • 컴팩트한 디자인
  • 실험실 및 현장 측정용
  • 스펙트럼 분석기를 이용한 저주파 자기장 신호 위치 탐지에 완벽
제품사양

MDF X 시리즈 패시브 자기장 DF 안테나

Specifications

MDF® 930X MDF® 960X MDF® 50400X
Design Magnetic Field Antenna
Frequency Range 9kHz – 30MHz 9kHz – 60MHz 500kHz – 400MHz
Preamp 35dB 25dB 40dB
Nominal impedance 50 Ohm
Operating Temperature -40°C to +60°C
RF-Connector SMA (female)
Dimensions (L/W/D) 180 x 180 x 50 mm
Weight 350g
Warranty 2 Years
