MX Series

MX Series

  • 최대 전압 : 1500 V
  • 최대 전류 : 500 A
  • 최대 전력 : 300 kW
  • 상승시간 : 50 mS
  • 역률 : ≥ 0.95
카타로그
매뉴얼
견적요청

Max volt

1500V

Max current

500A

Max power

300kW

Rise time

50mS

Power factor

≥ 0.95

주요특징

MX Series

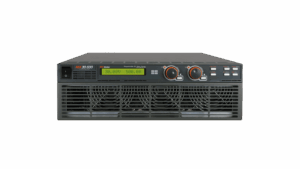

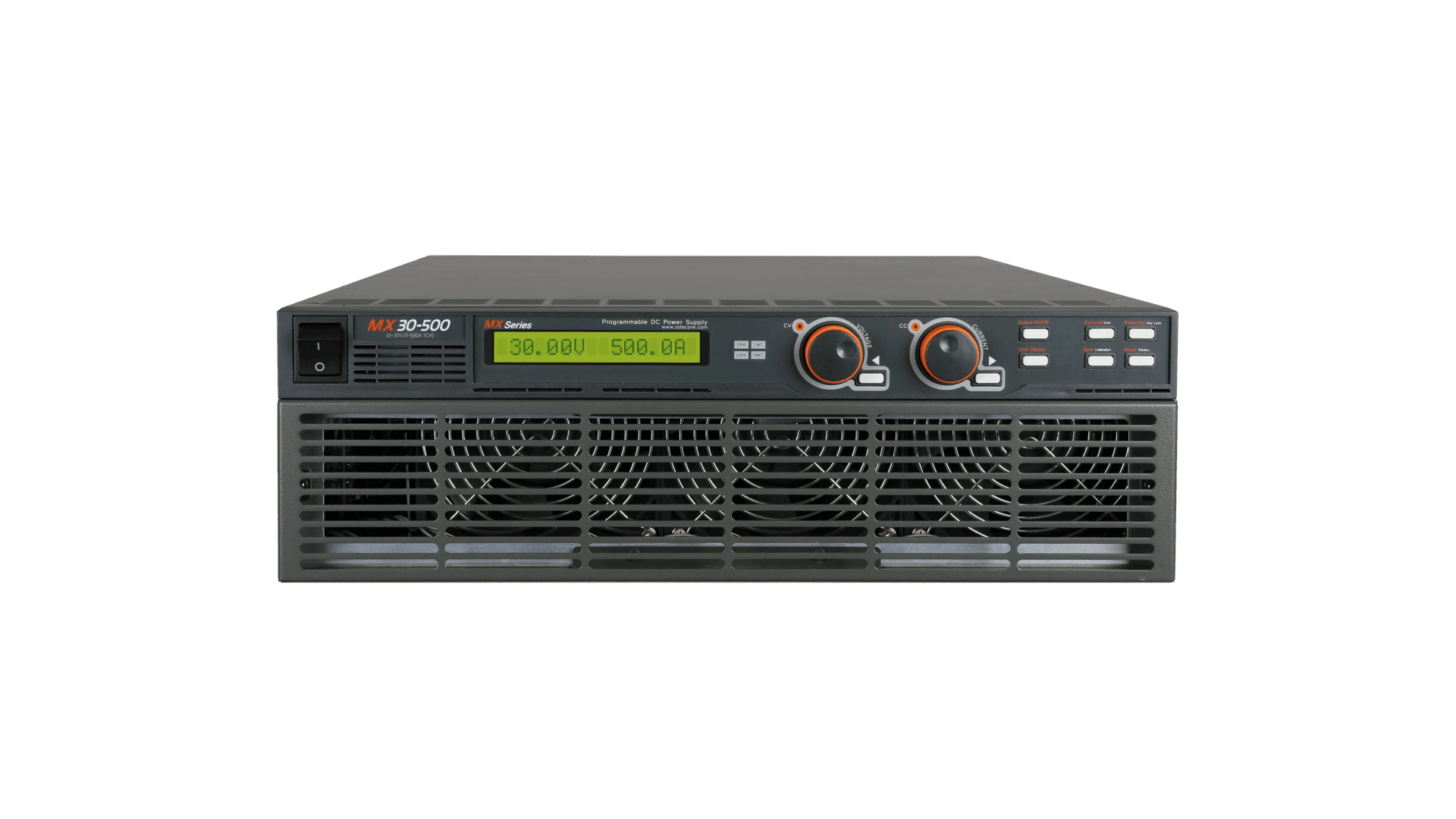

MX Series-DCPowerSupply
1 환기구 10 전류 조정 Encoder
2 16 Character Type LCD Display 장착 11 전압 Cursor 또는 메뉴변경 Key
3 Error 램프 12 전류 Cursor 또는 메뉴변경 Key
4 Limit Display 기능 제공 13 출력전압/전류 ON/OFF
5 Key Lock 램프 14 IO/Local 또는 Error Display Key
6 Remote Interface 램프 15 Protection Setting 또는 Front-panel Lock Key
7 CV 램프 16 전압/전류 설정값 Display Key
8 CC 램프 17 Save 또는 Calibration Key
9 전압 조정 Encoder 18 Recall 또는 Factory Key
  • 3U에서 최대 10kW, 15kW의 높은 전력 밀도
  • 넓은 전압 범위: 10kw~15kw에서 0~20V ~ 1500V, 최대 300kw까지 병렬 가능
  • 0.95 역률
  • 매우 빠른 부하 과도 응답 시간: 0.5%/500us
  • 낮은 리플 및 노이즈, 높은 정확성, 높은 효율성, 높은 안정성
  • 4-Digit 디스플레이 해상도
  • 16 X 1 Big-Char Type LCD 디스플레이 장착
  • 전압 및 전류 각각 조정 엔코더 제공
  • CV/CC 모드
  • 원격 전압 감지(전압 강하 보상)
  • OVP, OCP 보호 모드 제공
  • UVL(저전압 잠금), OVL(과전압 잠금), UCL(저전류 잠금), OCL(과전류 잠금)
  • 교정 기능 제공(수동 및 PC 기반)
  • 패널 잠금 기능 제공
  • Memory Store & Recall 기능 제공 (10개 저장 가능)
  • 11개 다양한 Factory Mode 기능 제공
  • AC 입력 380/400Vac 3상
  • RS-232C, RS-485 통신 기본제공 (TCP/IP 통신 옵션)
  • SCPI 호환 프로토콜이 지원되며 RS485에 대해 Modbus 선택 가능



제품사양

MX Series

300kW (10kW, 15kW in 3U)

Voltage

30V

50V

80V

100V

200V

300V

400V

500V

600V

800V

1000V

1200V

1500V

Current

500A

300A

187.5A

150A

75A

50A

37.5A

30A

25A

18.75A

15A

12.5A

10A



*The products below are CE certified models.



– MX Series : 300-13.2, 600-13, 1000-5, 1000-10, 1000-15

액세서리

  • Options

    • RJ45 to RS232C cable
    • RS232C Cable 1M, 2M, 4M
    • RS485 Cable 2/4/8-Channel 1M, 2M, 4M, 10M
    • AC Input Cable(Special order type)
    • Output Cable(Special order type)

  • Accessories

    • AC Input Cable
    • Output Bolts
    • Rack mount Bracket
    • Operating Manual(QR Code)
    • Demo software(QR Code)
