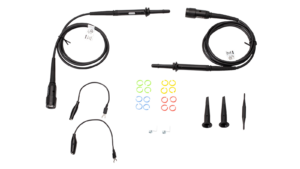

N2140A 패시브 프로브, 10:1, 200 MHz, 2-팩

N2140A 패시브 프로브, 10:1, 200 MHz, 2-팩

  • 대역폭 : 200MHz
  • 감쇠 전환 : 10:1
  • 입력 임피던스 : 10 MΩ // 15 pF
  • 보상 범위 : 15–30 pF
카타로그
매뉴얼
견적요청
주요특징
  • 대역폭 DC ~ 200 MHz
  • 케이블 길이 1.3 m
  • 전환 가능 1:1 또는 10:1 감쇠율
  • 1 MΩ(1:1) 또는 10 MΩ(10:1)의 입력 저항
  • 150 Vrms CAT II(1:1) 또는 300 Vrms CAT II(10:1)의 최대 입력
  • 100 pf(1:1) 또는 15 pf(10:1)의 입력 커패시턴스
  • 키사이트 InfiniiVision 시리즈 오실로스코프(1 MΩ 입력)와 호환

낮은 프로브 부하로 다양한 측정 요구를 처리할 수 있는 10 MΩ의 높은 입력 저항이 강점입니다.

제품사양

키사이트 N2140A는 전환 가능한 10:1 / 1:1 감쇠 와  최대 200 MHz의 대역폭을 제공하는 초 저가형 패시브 프로브 입니다. 낮은 프로브 부하로 다양한 측정 요구를 처리할 수 있는 10 MΩ(1 MΩ까지 전환 가능)의 높은 입력 저항이 강점입니다. 이 프로브는 저 주파수 보정과 고 주파수 보정을 위해 조정할 수 있습니다. 최고의 측정을 위해 해당 특성을 오실로스코프에 매칭 하기 위해 프로브를 보정해야 합니다. 이 프로브는 1 MΩ 입력의 키사이트 InfiniiVision 시리즈 오실로스코프와 호환됩니다.

  • 대역폭 DC ~ 200 MHz
  • 케이블 길이 1.3 m
  • 전환 가능 1:1 또는 10:1 감쇠율
  • 1 MΩ(1:1) 또는 10 MΩ(10:1)의 입력 저항
  • 150 Vrms CAT II(1:1) 또는 300 Vrms CAT II(10:1)의 최대 입력
  • 100 pf(1:1) 또는 15 pf(10:1)의 입력 커패시턴스
  • 키사이트 InfiniiVision 시리즈 오실로스코프(1 MΩ 입력)와 호환
액세서리
Switchable Passive Probes (1:1 // 10:1)
Model Bandwidth Attenuation Ratio Input Impedance1,3 Compensation Range2 Notes
   N2142A 6 MHz 1:1 1 MΩ // 100 pF + N/A Low-cost 2-pack, recommended for InfiniiVision EDUX1000 X-Series
70 MHz 10:1 10 MΩ // 15 pF + 15 – 30 pF
   N2140A 6 MHz 1:1 1 MΩ // 100 pF + N/A Low-cost 2-pack, recommended for InfiniiVision EDUX1000 X-Series
200 MHz 10:1 10 MΩ // 15 pF + 15 – 30 pF
   N2889A 10 MHz 1:1 1 MΩ // 60 pF + N/A The most general-purpose passive probe
350 MHz 10:1 10 MΩ // 11 pF + 10 – 35 pF
