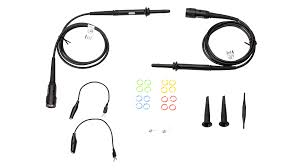

N2142A 패시브 프로브, 10:1, 75 MHz, 2팩

N2142A 패시브 프로브, 10:1, 75 MHz, 2팩

  • 대역폭 : 70MHz
  • 감쇠 전환 : 10:1
  • 입력 임피던스 : 10 MΩ // 15 pF
  • 보상 범위 : 15–30 pF
카타로그
매뉴얼
견적요청
주요특징
  • 대역폭 DC ~ 75MHz
  • 케이블 길이 1.3m
  • 스위칭 가능한 1:1 또는 10:1 감쇠율
  • 입력 저항 1MΩ(1:1) 또는 10MΩ(10:1)
  • 최대 입력 150Vrms CAT II(1:1) 또는 300Vrms CAT II(10:1)
  • 입력 커패시턴스 100pf(1:1) 또는 15pf(10:1)
  • 1MΩ 입력의 키사이트 InfiniiVision 시리즈 오실로스코프와 호환
제품사양

키사이트 N2142A는 스위칭 가능한 10:1/1:1 감쇠와 최대 75 MHz 대역폭을 제공하는 상당히 낮은 비용의 패시브 프로브입니다. 이 프로브는 낮은 프로브 로딩으로 광범위한 측정 요구를 해결하는 10MΩ(1MΩ로 스위칭 가능)의 입력 저항을 제공하며, 저주파수 보상 및 고주파수 보상 모두에 알맞게 조정할 수 있습니다. 최상의 측정을 위해서는 프로브 보상을 통해 프로브 특성을 오실로스코프에 일치시켜야 합니다. 이 프로브는 1MΩ 입력을 제공하는 키사이트 InfiniiVision 시리즈 오실로스코프와 호환됩니다.

  • 대역폭 DC ~ 75MHz
  • 케이블 길이 1.3m
  • 스위칭 가능한 1:1 또는 10:1 감쇠율
  • 입력 저항 1MΩ(1:1) 또는 10MΩ(10:1)
  • 최대 입력 150Vrms CAT II(1:1) 또는 300Vrms CAT II(10:1)
  • 입력 커패시턴스 100pf(1:1) 또는 15pf(10:1)
  • 1MΩ 입력의 키사이트 InfiniiVision 시리즈 오실로스코프와 호환
  • 낮은 프로브 부하로 다양한 측정 요구를 처리할 수 있는 10 MΩ의 높은 입력 저항이 강점입니다.
액세서리
Switchable Passive Probes (1:1 // 10:1)
Model Bandwidth Attenuation Ratio Input Impedance1,3 Compensation Range2 Notes
   N2142A 6 MHz 1:1 1 MΩ // 100 pF + N/A Low-cost 2-pack, recommended for InfiniiVision EDUX1000 X-Series
70 MHz 10:1 10 MΩ // 15 pF + 15 – 30 pF
   N2140A 6 MHz 1:1 1 MΩ // 100 pF + N/A Low-cost 2-pack, recommended for InfiniiVision EDUX1000 X-Series
200 MHz 10:1 10 MΩ // 15 pF + 15 – 30 pF
   N2889A 10 MHz 1:1 1 MΩ // 60 pF + N/A The most general-purpose passive probe
350 MHz 10:1 10 MΩ // 11 pF + 10 – 35 pF
