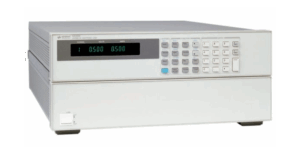

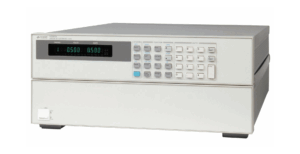

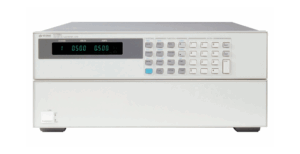

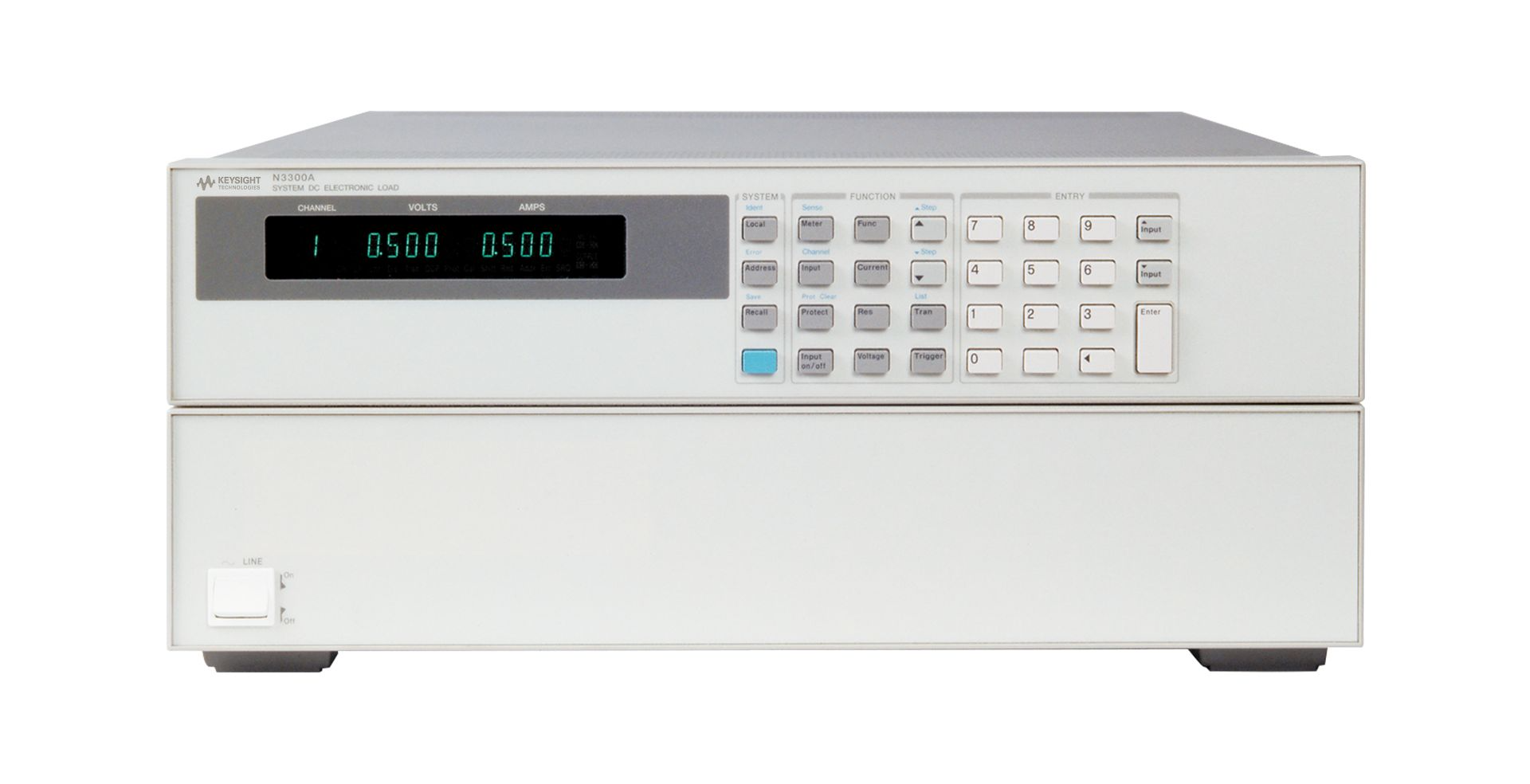

N3300A 1800W DC 전자 로드 메인프레임

N3300A 1800W DC 전자 로드 메인프레임

  • 입력채널 : 6ch
  • 전력 : 1800W
  • 프로그래밍 정확도 : 0.1% + 4mA
  • 측정 정확도 : 0.05% +2.5mA
  • 커넥티비티 : GPIB and RS232
카타로그
매뉴얼
견적요청

입력 채널

6ch

전력

1800W

프로그래밍 정확도

0.1% + 4mA

측정 정확도

0.05% +2.5mA

연결 방식

GPIB and RS232

주요특징

HIGHLIGHTS

Input Ratings

  • Operating range: 100 – 250 Vac; 48 – 63 Hz
  • Input Current: 4.2 A @ 100 – 127 Vac; 2.2 A @ 200 – 250 Vac
  • Input VA: 440 VA
  • Inrush Current: 38 A

Operating Temperature Range

  • 0°C to 55°C

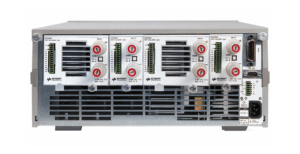

키사이트 N3300A 전자 로드 메인프레임은 편리하게 시스템을 구성하고 향후에 다시 재구성할 수 있도록 사용자 설치 가능한 키사이트 로드 모듈을 채택합니다.

N3300A는 최대 6개의 N3302A, N3303A 및 N3304A 로드 모듈 또는 3개의 N3305A 및 N3306A 모듈을 지원하여 최대 1,800 W의 최대 전체 전력을 허용합니다.

단일 메인프레임에서 모든 로드 모듈을 완벽하게 제어하고 리드백(readback)하려면 GPIB 주소 하나만 있으면 됩니다.

N3300A 시리즈의 dc 전자 로드는 고볼륨 dc 전원 공급기 테스트 시스템에 필요한 빠른 작동, 정확한 프로그래밍 및 리드백 기능을 제공합니다.

제품사양
Model N3300A N3301A
Operating temperature range 0 °C to 55 °C 0 °C to 55 °C
Input ratings
Operating range 100–250 VAC; 48–63 Hz 100–250 VAC; 48–63 Hz
Input current 4.2 A @ 100–127 VAC;
2.2 A @ 200–250 VAC		 2.3 A @ 100–250 VAC
Input VA 440 VA 230 VA
Inrush current 38 A 18 A @ 115 VAC; 36 A @ 230 VAC
Number of samples or points Measurement time Additional fixed offset (in addition to measurement accuracy
1000 samples (default) 20 ms none
200 samples 10 ms < 6%
100 samples 9 ms < 10%
20 points 7 ms < 30%
< 20 points 7 ms > 30%
액세서리
모듈별 사양 N3302A N3303A N3304A N3304-J01
Special order option		 N3305A N3306A N3307A
Input ratings
Current 0–30 A 0–10 A 0–60 A 0–60 A 0–60 A 0–120 A 0–30 A
Voltage 0–60 V 0–240 V 0–60 V 0–80 V 0–150 V 0–60 V 0–150 V
Maximum power @ 40 °C1 150 W 250 W 300 W 300 W 500 W 600 W 250 W
Specified current @ low voltage operation
2.0 V 30 A 10 A 60 A 60 A 60 A 120 A 30 A
1.5 V 22.5 A 7.5 A 45 A 45 A 45 A 90 A 22.5 A
1.0 V 15 A 5 A 30 A 30 A 30 A 60 A 15 A
0.5 V 7.5 A 2.5 A 15 A 15 A 15 A 30 A 7.5 A
0 V 0 A 0 A 0 A 0 A 0 A 0 A 0 A
Specified current @ low voltage operation
1.2 V 1.2 V 1.2 V 1.2 V 1.4 V 1.4 V 1.4 V
Constant current mode
Low range/High range 3 A / 30 A 1 A / 10 A 6 A / 60 A 6 A / 60 A 6 A / 60 A 12 A / 120 A 3 A / 30 A
Regulation 10mA 8mA 10mA 10mA 10mA 10mA 10mA
Low range accuracy  0.1% + 5mA 4mA 7.5mA 7.5mA 7.5mA 15mA 7.5mA
High range accuracy 0.1% + 10mA 7.5mA 15mA 15mA 15mA 37.5mA 15mA
Constant voltage mode
Low range/High range 60 V / 60 V 24 V / 240 V 6 V / 60 V 8 V / 80 V 15 V / 150 V 6 V / 60 V 15 V / 150 V
Regulation 5mV 10mV 10mV 10mV 10mV 20mV 10mV
Low range accuracy 0.1% + 3mV 10mV 3mV 5mV 10mV 3mV 10mV
High range accuracy 0.1% + 8mV 40mV 8mV 12mV 20mV 8mV 20mV
