N3304A 300W 전자 로드 모듈

N3304A 300W 전자 로드 모듈

  • 전류 : 0 – 60A
  • 전압 : 0 – 60V
  • 전력 : 300W
  • 최소작동전압, 풀스케일전류 : 1.2V
  • 메인프레임 : N3300A, N3301A
카타로그
매뉴얼
견적요청
주요특징

HIGHLIGHTS

Input Ratings

  • Current: 0 – 60 A
  • Voltage: 0 – 60 V
  • Maximum Power @ 40°C: 300 W
  • Typical Minimum Operating Voltage @ Full Scale Current: 1.2 V

Constant Current Mode

  • Low Range/High Range: 6 A/60 A
  • Regulation: 10 mA
  • Low Range Accuracy: 0.1% + 7.5 mA
  • High Range Accuracy: 0.1% + 15 mA

Constant Voltage Mode

  • Low Range/High Range: 6 V/60V
  • Regulation: 10 mV
  • Low Range Accuracy: 0.1% + 3 mV
  • High Range Accuracy: 0.1% + 8 mV

Constant Resistance Mode

  • Range 1 (I >10% of current rating): 0.033-2 ?
  • Range 2 (I >1% of current rating): 1.8-20 ?
  • Range 3 (I >0.1% of current rating): 18-200 ?
  • Range 4 (I >0.01% of current rating): 180-2000 ?

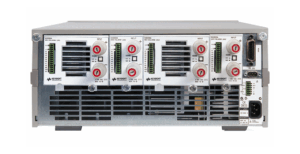

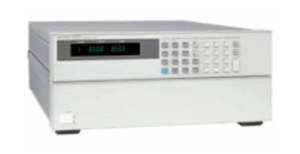

키사이트 N3304A 전자 로드 모듈은 N3300A나 N3301A 메인프레임에서 사용할 수 있으며 메인프레임 밖에서는 작동하지 않습니다.

이 신형 시리즈는 빠르고 정확하며 CC, CV 또는 CR 모드에서의 프로그래밍과 전압, 전류 또는 전력 측정에 적합합니다.

이 모듈은 파형을 디지털화할 수도 있습니다. 메인프레임을 통해 이 모듈은 GP-IB, RS-232 인터페이스에서 또는 수동으로 작동할 수 있습니다.

제품사양
모듈별 사양 N3302A N3303A N3304A N3304-J01
Special order option		 N3305A N3306A N3307A
Input ratings
Current 0–30 A 0–10 A 0–60 A 0–60 A 0–60 A 0–120 A 0–30 A
Voltage 0–60 V 0–240 V 0–60 V 0–80 V 0–150 V 0–60 V 0–150 V
Maximum power @ 40 °C1 150 W 250 W 300 W 300 W 500 W 600 W 250 W
Specified current @ low voltage operation
2.0 V 30 A 10 A 60 A 60 A 60 A 120 A 30 A
1.5 V 22.5 A 7.5 A 45 A 45 A 45 A 90 A 22.5 A
1.0 V 15 A 5 A 30 A 30 A 30 A 60 A 15 A
0.5 V 7.5 A 2.5 A 15 A 15 A 15 A 30 A 7.5 A
0 V 0 A 0 A 0 A 0 A 0 A 0 A 0 A
Specified current @ low voltage operation
1.2 V 1.2 V 1.2 V 1.2 V 1.4 V 1.4 V 1.4 V
Constant current mode
Low range/High range 3 A / 30 A 1 A / 10 A 6 A / 60 A 6 A / 60 A 6 A / 60 A 12 A / 120 A 3 A / 30 A
Regulation 10mA 8mA 10mA 10mA 10mA 10mA 10mA
Low range accuracy  0.1% + 5mA 4mA 7.5mA 7.5mA 7.5mA 15mA 7.5mA
High range accuracy 0.1% + 10mA 7.5mA 15mA 15mA 15mA 37.5mA 15mA
Constant voltage mode
Low range/High range 60 V / 60 V 24 V / 240 V 6 V / 60 V 8 V / 80 V 15 V / 150 V 6 V / 60 V 15 V / 150 V
Regulation 5mV 10mV 10mV 10mV 10mV 20mV 10mV
Low range accuracy 0.1% + 3mV 10mV 3mV 5mV 10mV 3mV 10mV
High range accuracy 0.1% + 8mV 40mV 8mV 12mV 20mV 8mV 20mV
